Das Stellrad lässt sich nur so weit nach links und rechts drehen, bis die
Kurve (1) an dem Kugelkopf (2) anliegt.
Wenn das Stellrad (3) bis zum Anschlag im Uhrzeigersinn gedreht ist, soll
• der kleinste Wert eingestellt sein
• das Stellrad (3) das geringste Spiel haben

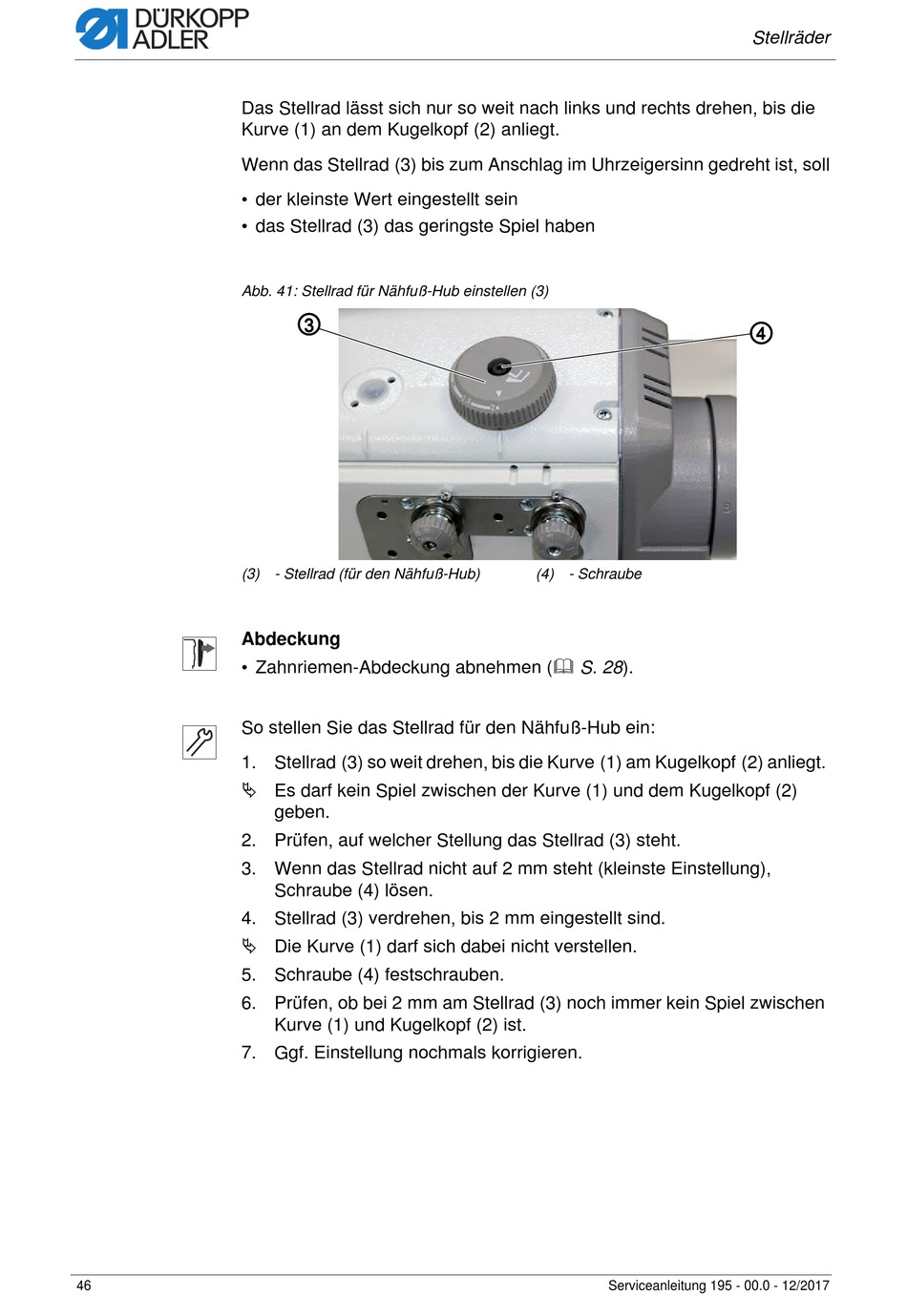

Abb. 41: Stellrad für Nähfuß-Hub einstellen (3)
(3) - Stellrad (für den Nähfuß-Hub)
Abdeckung
• Zahnriemen-Abdeckung abnehmen ( S. 28).
So stellen Sie das Stellrad für den Nähfuß-Hub ein:
1. Stellrad (3) so weit drehen, bis die Kurve (1) am Kugelkopf (2) anliegt.
 Es darf kein Spiel zwischen der Kurve (1) und dem Kugelkopf (2)
2. Prüfen, auf welcher Stellung das Stellrad (3) steht.
3. Wenn das Stellrad nicht auf 2 mm steht (kleinste Einstellung),
4. Stellrad (3) verdrehen, bis 2 mm eingestellt sind.
 Die Kurve (1) darf sich dabei nicht verstellen.
5. Schraube (4) festschrauben.
6. Prüfen, ob bei 2 mm am Stellrad (3) noch immer kein Spiel zwischen
7. Ggf. Einstellung nochmals korrigieren.
46
③
geben.
Schraube (4) lösen.
Kurve (1) und Kugelkopf (2) ist.
(4) - Schraube
Serviceanleitung 195 - 00.0 - 12/2017
Stellräder
④
