Arbeitsgrundlagen

3.7 Maschinenoberteil umlegen und aufrichten

Reihenfolge
Um an die Bauteile an der Maschinenunterseite zu gelangen, muss als
erstes das Maschinenoberteil umgelegt werden.

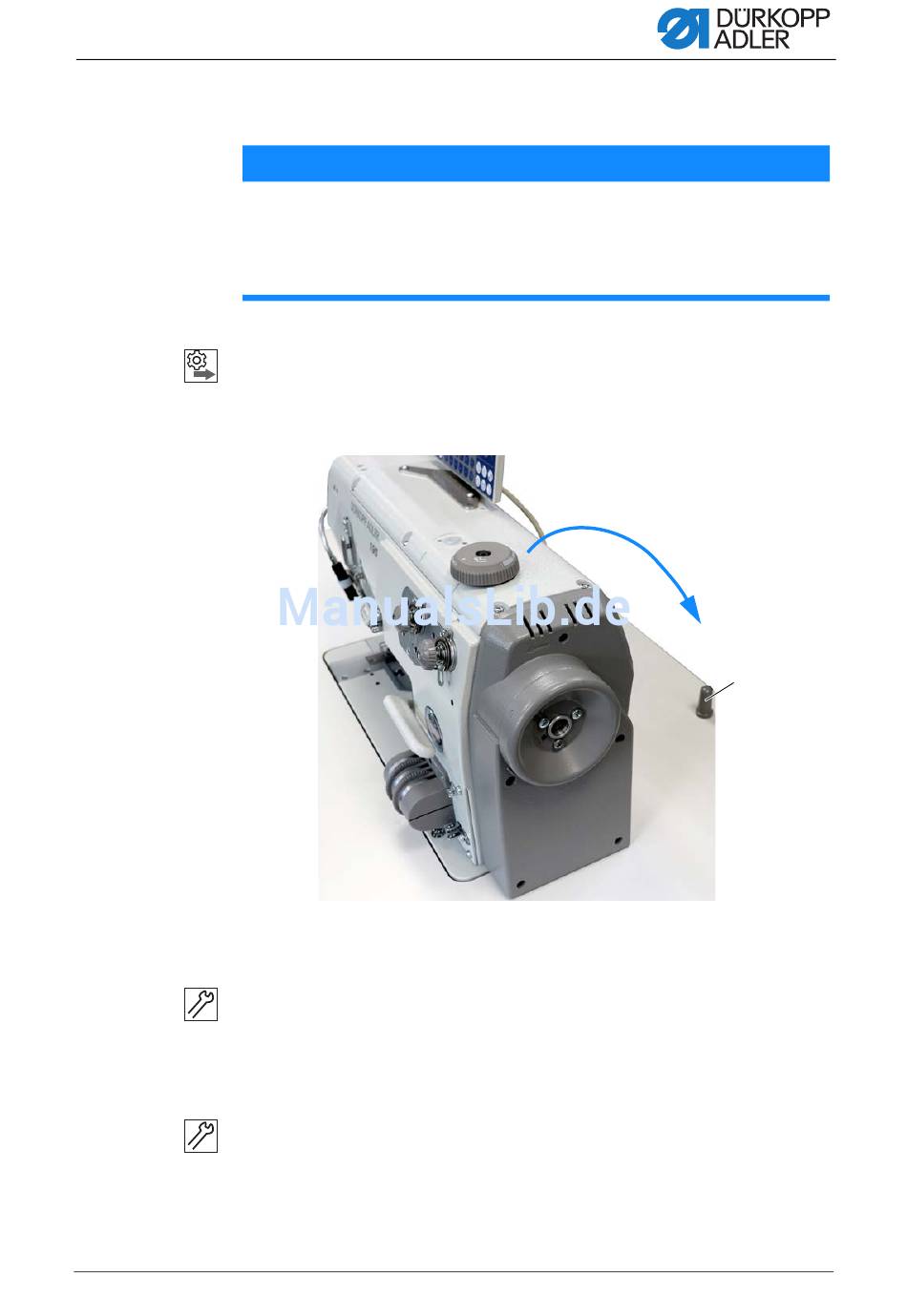

Abb. 5: Maschinenoberteil umlegen und aufrichten
(1) - Kippsicherung
Maschinenoberteil umlegen
So legen Sie das Maschinenoberteil um:
1. Maschinenoberteil vorsichtig bis zur Kippsicherung (1) umlegen.
Maschinenoberteil aufrichten
So richten Sie das Maschinenoberteil auf:
1. Maschinenoberteil aufrichten.
Serviceanleitung 195 - 00.0 - 12/2017
HINWEIS
Sachschäden möglich!
Maschinenschäden durch falsches Anfassen möglich.
Um das Maschinenoberteil umzulegen oder aufzurichten, nicht am
Bedienfeld anfassen. IMMER am Maschinenarm anfassen.
