Transporteur
Abdeckung
• Armdeckel abnehmen ( S. 20).
So stellen Sie die Grundstellung des Stichstellers für den Obertransport
ein:
1. Stellrad (1) auf Stichlänge 2 stellen.

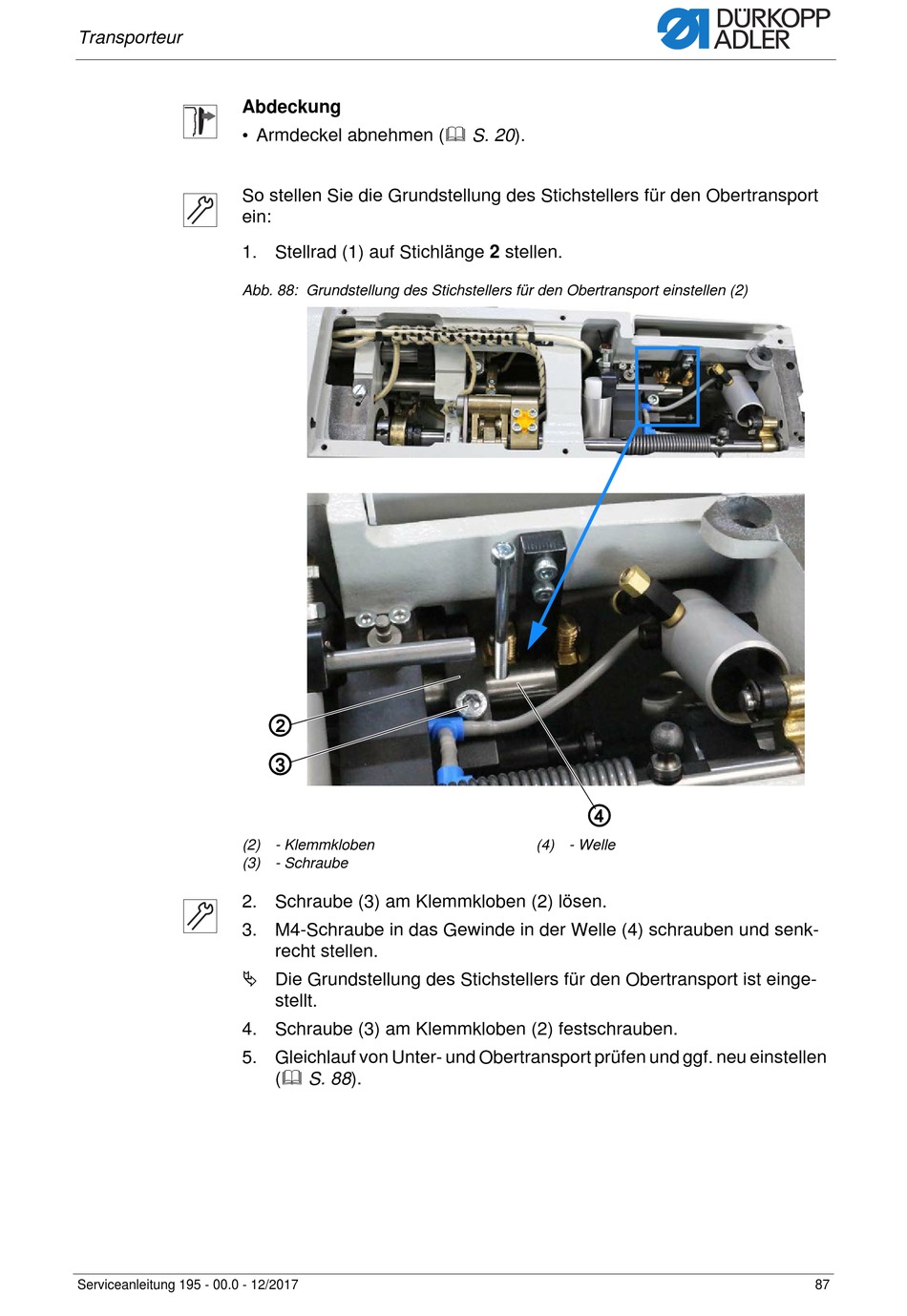

Abb. 88: Grundstellung des Stichstellers für den Obertransport einstellen (2)
(2) - Klemmkloben
(3) - Schraube
2. Schraube (3) am Klemmkloben (2) lösen.
3. M4-Schraube in das Gewinde in der Welle (4) schrauben und senk-
 Die Grundstellung des Stichstellers für den Obertransport ist einge-
4. Schraube (3) am Klemmkloben (2) festschrauben.
5. Gleichlauf von Unter- und Obertransport prüfen und ggf. neu einstellen
Serviceanleitung 195 - 00.0 - 12/2017
②
③
recht stellen.
stellt.
( S. 88).
④
(4) - Welle
87
