Stellräder
Information
Der maximale Hub kann über den Knietaster und/oder eine Taste (1) ein-
und ausgeschaltet werden, wenn die Maschine eingeschaltet und die
jeweilige Taste (1) mit der Hub-Schnellverstellung belegt ist
( Betriebsanleitung).
Der Knietaster ist optional.

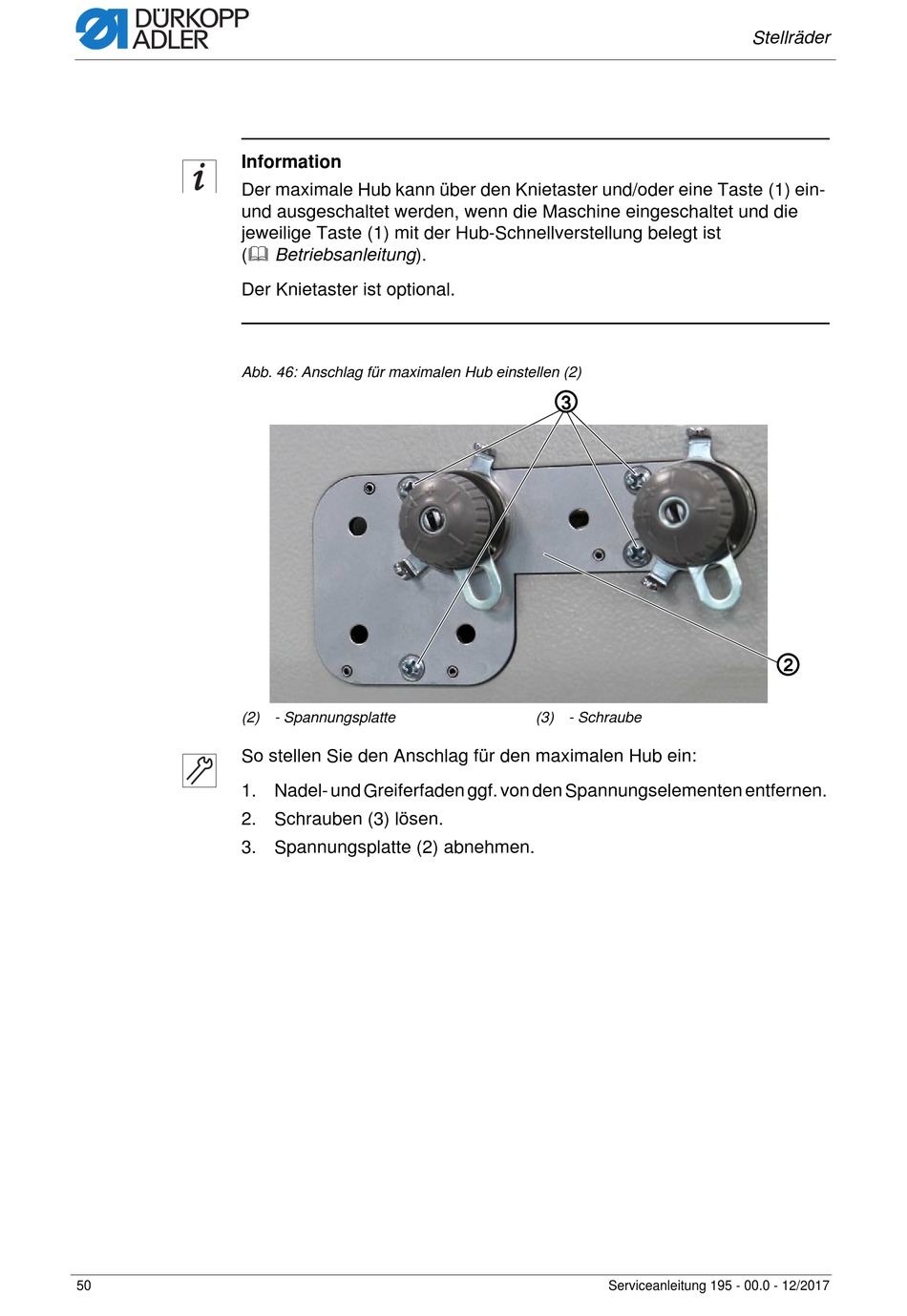

Abb. 46: Anschlag für maximalen Hub einstellen (2)
③
②
(2) - Spannungsplatte (3) - Schraube
So stellen Sie den Anschlag für den maximalen Hub ein:
1. Nadel- und Greiferfaden ggf. von den Spannungselementen entfernen.
2. Schrauben (3) lösen.
3. Spannungsplatte (2) abnehmen.
50 Serviceanleitung 195 - 00.0 - 12/2017
