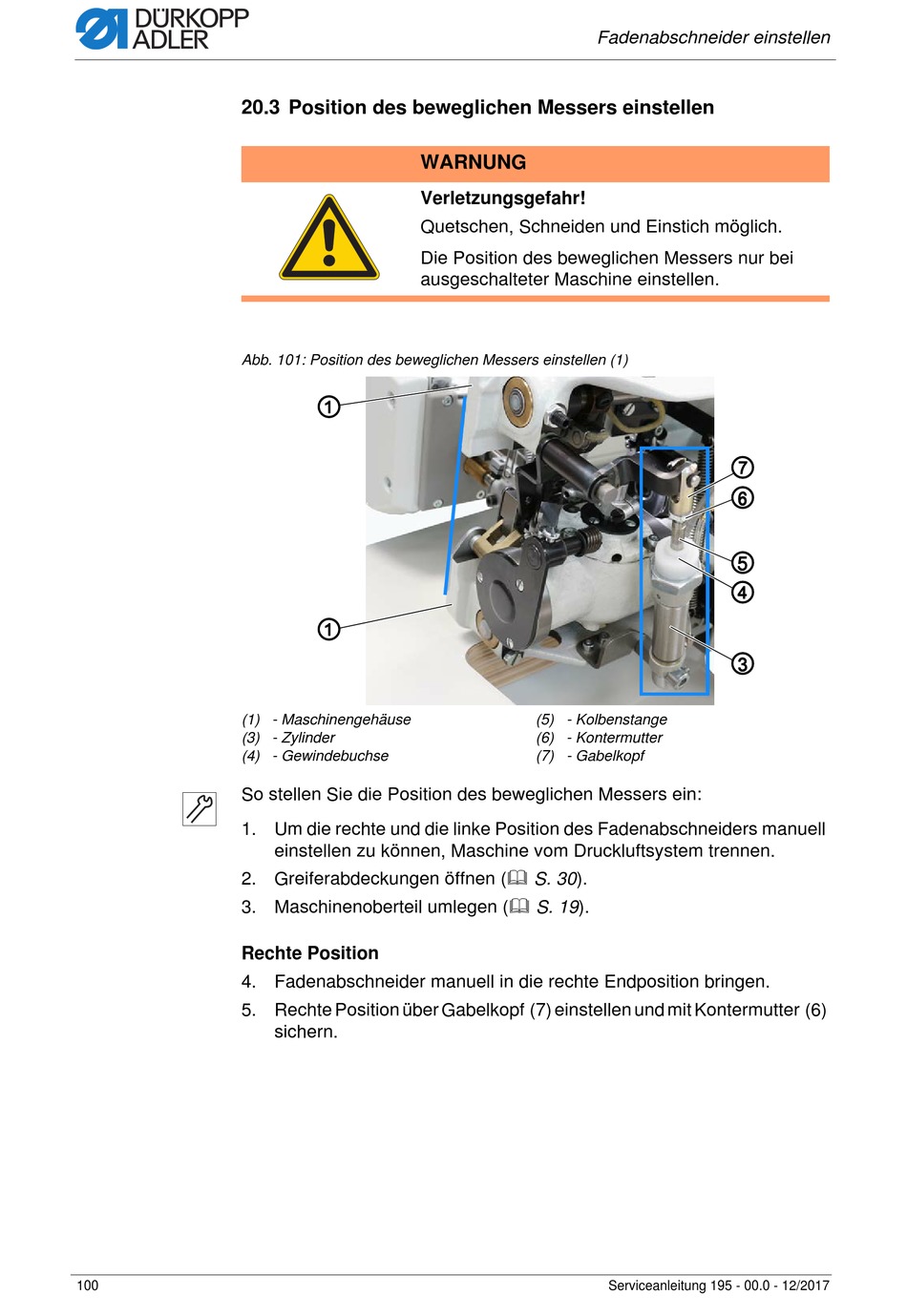

20.3 Position des beweglichen Messers einstellen

Abb. 101: Position des beweglichen Messers einstellen (1)
(1) - Maschinengehäuse
(3) - Zylinder
(4) - Gewindebuchse
So stellen Sie die Position des beweglichen Messers ein:
1. Um die rechte und die linke Position des Fadenabschneiders manuell
2. Greiferabdeckungen öffnen ( S. 30).
3. Maschinenoberteil umlegen ( S. 19).
Rechte Position
4. Fadenabschneider manuell in die rechte Endposition bringen.
5. Rechte Position über Gabelkopf (7) einstellen und mit Kontermutter (6)
100
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Position des beweglichen Messers nur bei
ausgeschalteter Maschine einstellen.
①
①
einstellen zu können, Maschine vom Druckluftsystem trennen.
sichern.
Fadenabschneider einstellen
(5) - Kolbenstange
(6) - Kontermutter
(7) - Gabelkopf
Serviceanleitung 195 - 00.0 - 12/2017
⑦
⑥
⑤
④
③
