21 Kantenschneider

Die Klasse 195-671120-01 (Mat.-Nr. 0195 990003) ist mit einem Kanten-
schneider ausgestattet.

21.1 Messerhub einstellen

Werksseitig ist der Messerhub auf 8 mm eingestellt. Der Messerhub kann
auf 6 mm verringert werden. Dadurch wird die Maschine leiser.

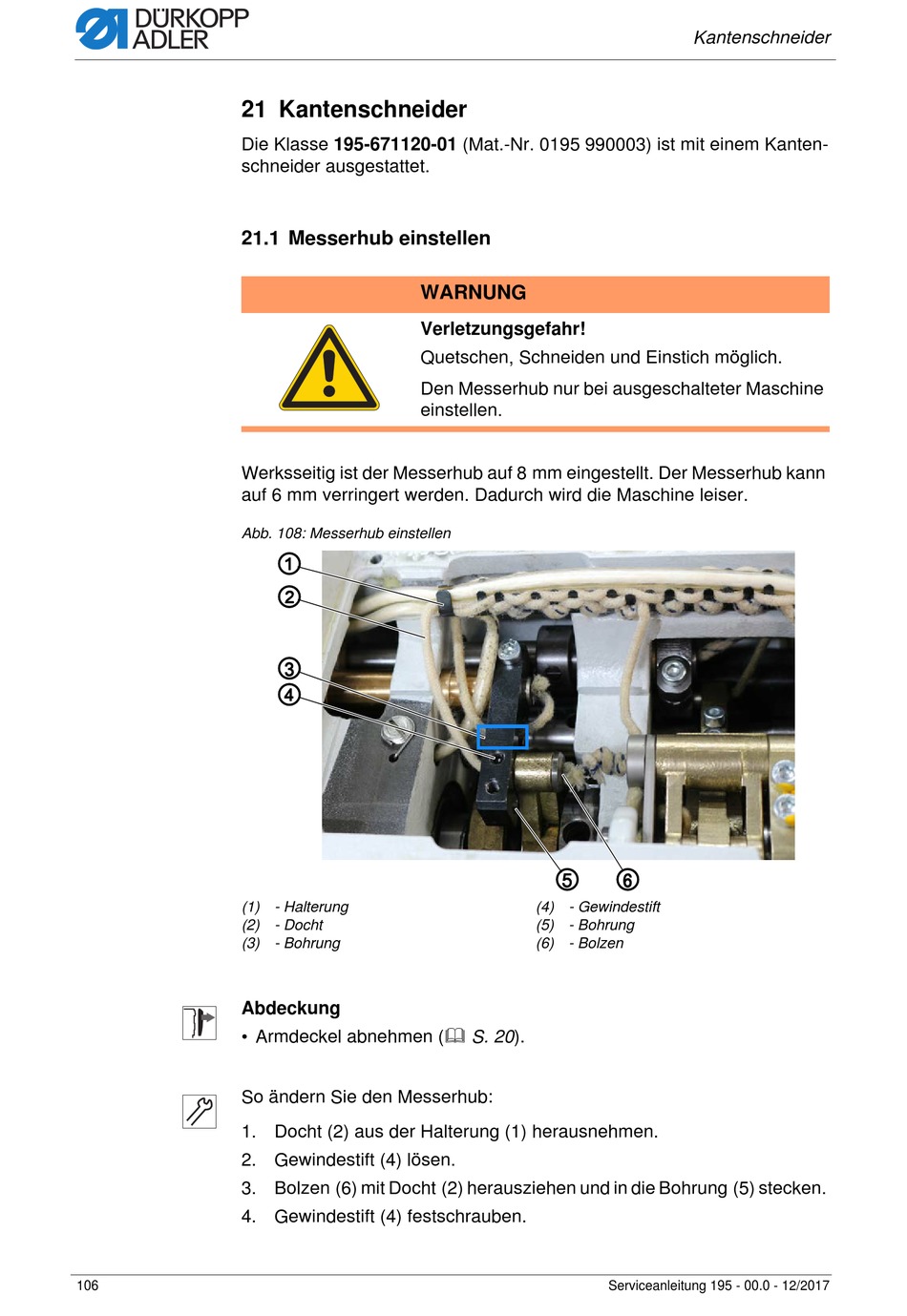

Abb. 108: Messerhub einstellen
(1) - Halterung
(2) - Docht
(3) - Bohrung
Abdeckung
• Armdeckel abnehmen ( S. 20).
So ändern Sie den Messerhub:
1. Docht (2) aus der Halterung (1) herausnehmen.
2. Gewindestift (4) lösen.
3. Bolzen (6) mit Docht (2) herausziehen und in die Bohrung (5) stecken.
4. Gewindestift (4) festschrauben.
106
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Messerhub nur bei ausgeschalteter Maschine
einstellen.
①
②
③
④
Kantenschneider
⑤ ⑥
(4) - Gewindestift
(5) - Bohrung
(6) - Bolzen
Serviceanleitung 195 - 00.0 - 12/2017
