17.6 Gleichlauf von Ober- und Untertransport einstellen

Gleichlauf von Ober- und Untertransport prüfen

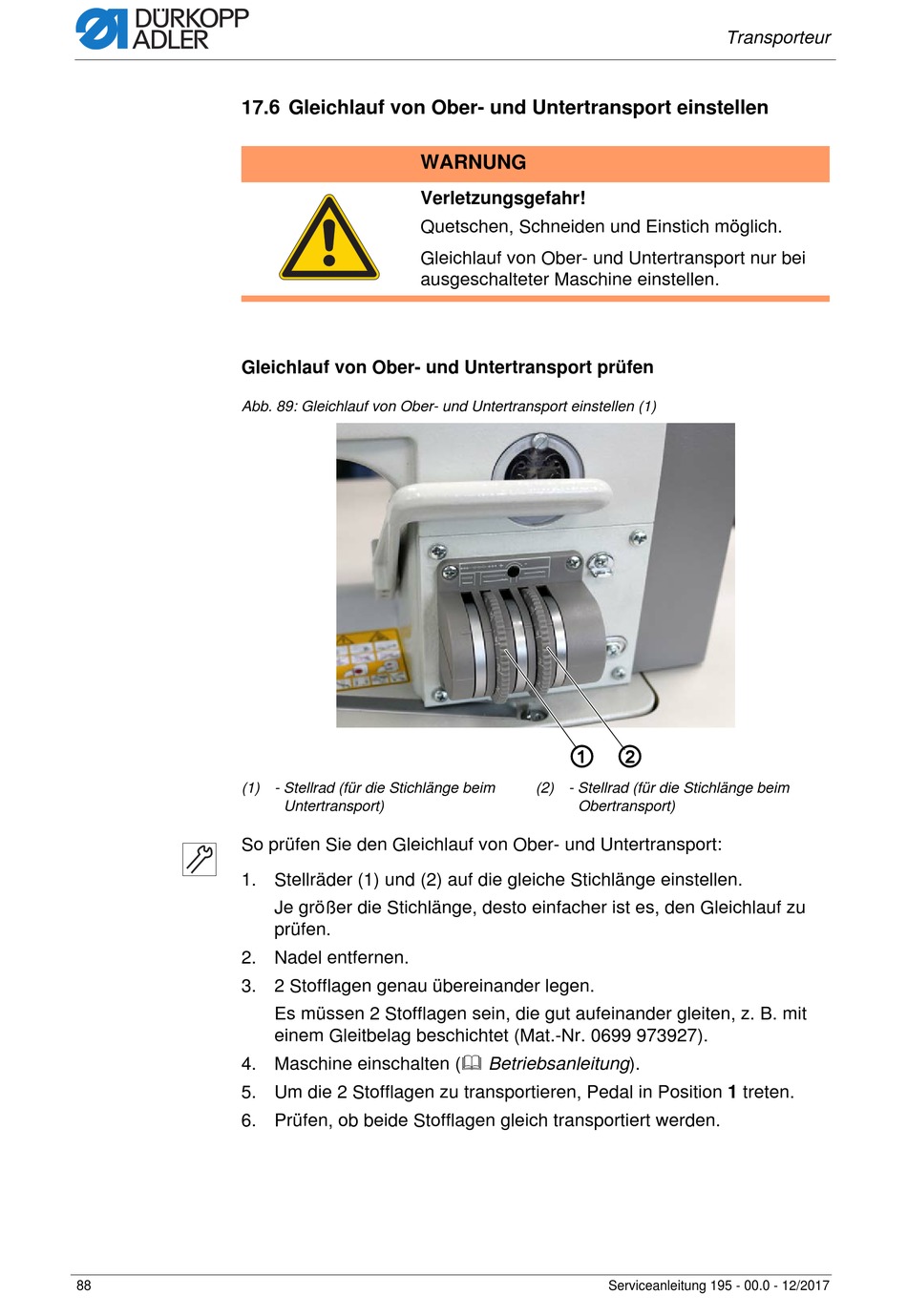

Abb. 89: Gleichlauf von Ober- und Untertransport einstellen (1)
(1) - Stellrad (für die Stichlänge beim
So prüfen Sie den Gleichlauf von Ober- und Untertransport:
1. Stellräder (1) und (2) auf die gleiche Stichlänge einstellen.
2. Nadel entfernen.
3. 2 Stofflagen genau übereinander legen.
4. Maschine einschalten ( Betriebsanleitung).
5. Um die 2 Stofflagen zu transportieren, Pedal in Position 1 treten.
6. Prüfen, ob beide Stofflagen gleich transportiert werden.
88
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Gleichlauf von Ober- und Untertransport nur bei
ausgeschalteter Maschine einstellen.
Untertransport)
Je größer die Stichlänge, desto einfacher ist es, den Gleichlauf zu
prüfen.
Es müssen 2 Stofflagen sein, die gut aufeinander gleiten, z. B. mit
einem Gleitbelag beschichtet (Mat.-Nr. 0699 973927).
① ②
(2) - Stellrad (für die Stichlänge beim
Obertransport)
Serviceanleitung 195 - 00.0 - 12/2017
Transporteur
