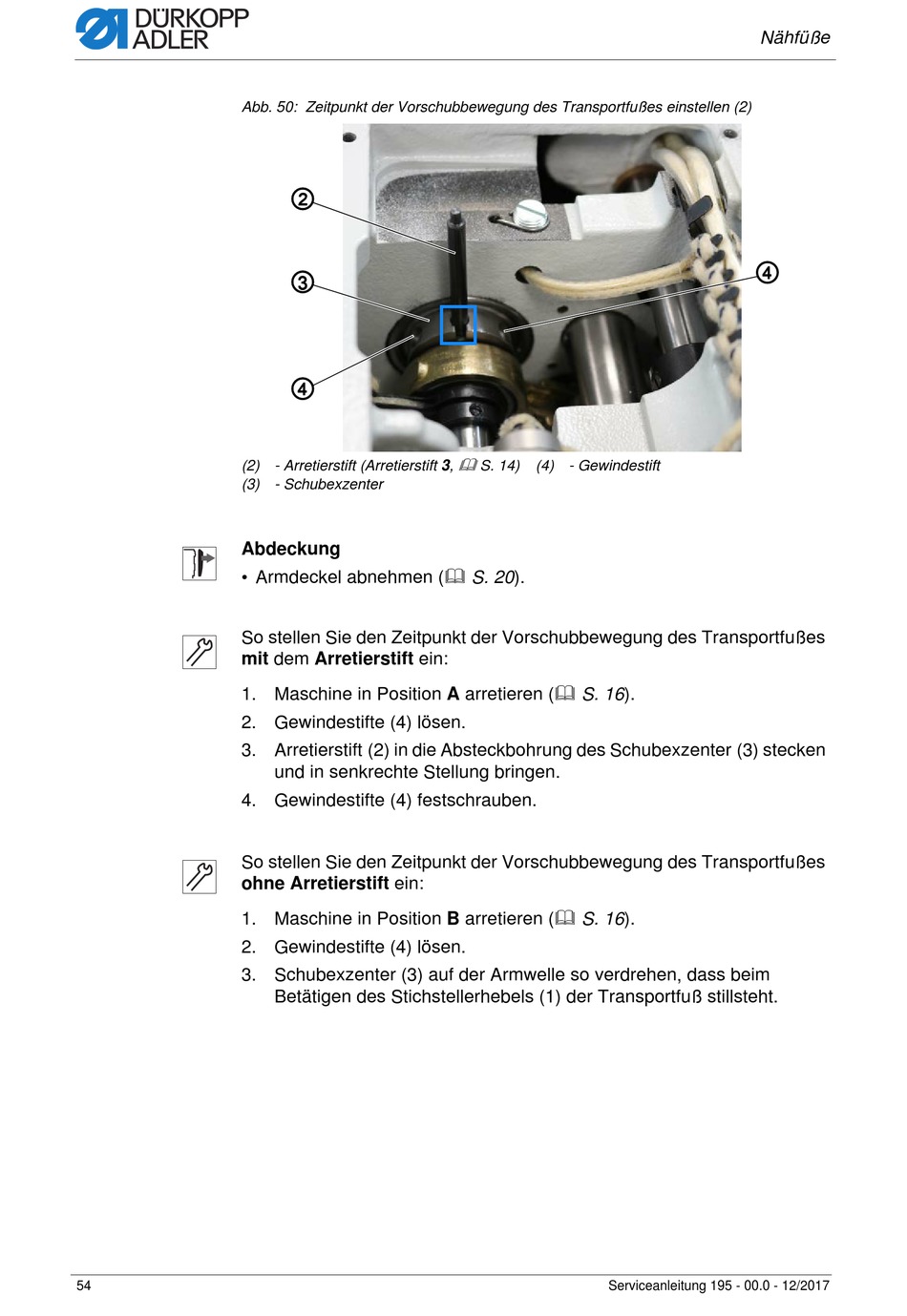

Abb. 50: Zeitpunkt der Vorschubbewegung des Transportfußes einstellen (2)
(2) - Arretierstift (Arretierstift 3,
(3) - Schubexzenter
Abdeckung
• Armdeckel abnehmen ( S. 20).
So stellen Sie den Zeitpunkt der Vorschubbewegung des Transportfußes
mit dem Arretierstift ein:
1. Maschine in Position A arretieren ( S. 16).
2. Gewindestifte (4) lösen.
3. Arretierstift (2) in die Absteckbohrung des Schubexzenter (3) stecken
4. Gewindestifte (4) festschrauben.
So stellen Sie den Zeitpunkt der Vorschubbewegung des Transportfußes
ohne Arretierstift ein:
1. Maschine in Position B arretieren ( S. 16).
2. Gewindestifte (4) lösen.
3. Schubexzenter (3) auf der Armwelle so verdrehen, dass beim
54
②
③
④
und in senkrechte Stellung bringen.
Betätigen des Stichstellerhebels (1) der Transportfuß stillsteht.

S. 14) (4) - Gewindestift
