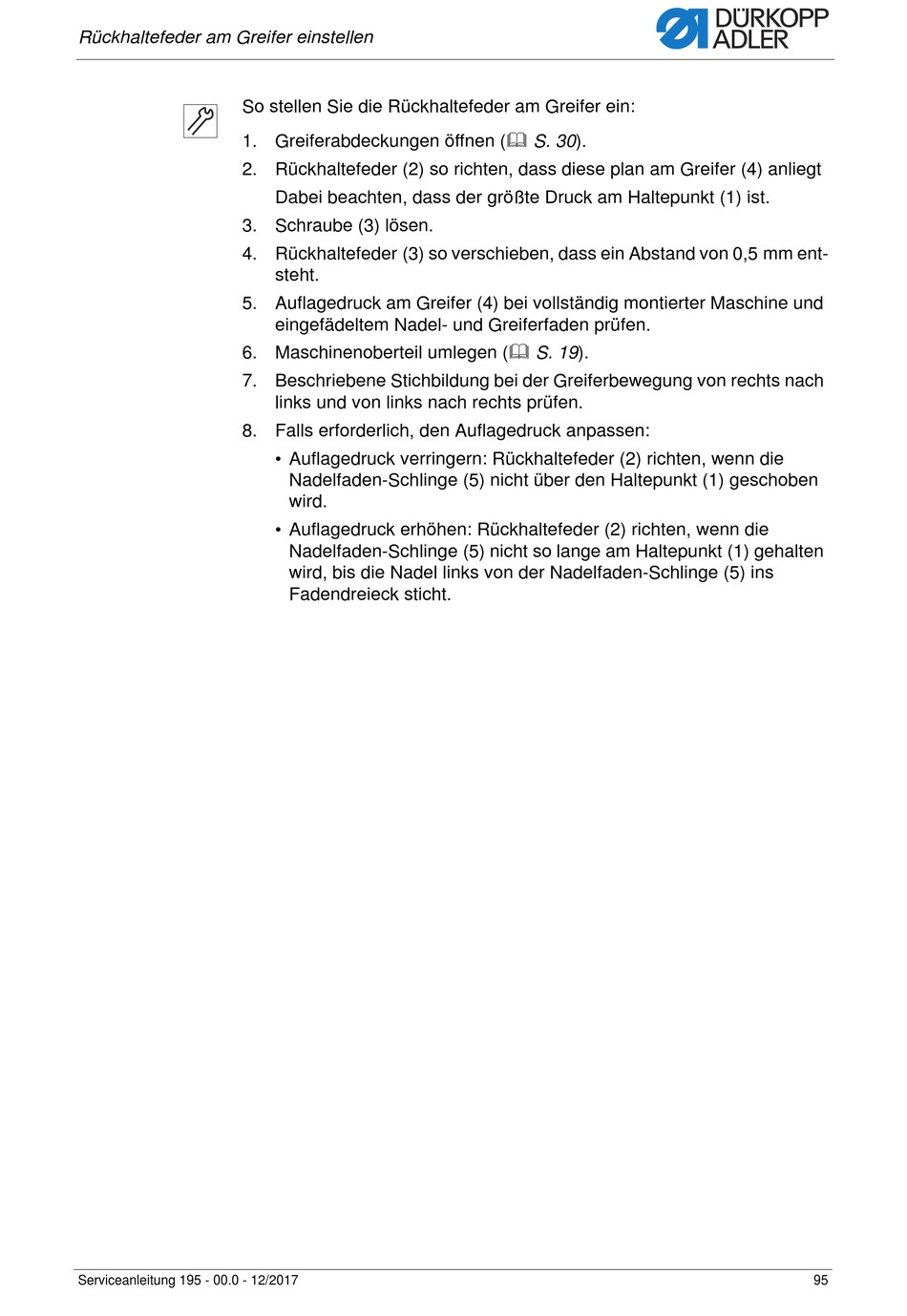

Rückhaltefeder am Greifer einstellen
So stellen Sie die Rückhaltefeder am Greifer ein:
1. Greiferabdeckungen öffnen ( S. 30).
2. Rückhaltefeder (2) so richten, dass diese plan am Greifer (4) anliegt
3. Schraube (3) lösen.
4. Rückhaltefeder (3) so verschieben, dass ein Abstand von 0,5 mm ent-
5. Auflagedruck am Greifer (4) bei vollständig montierter Maschine und
6. Maschinenoberteil umlegen ( S. 19).
7. Beschriebene Stichbildung bei der Greiferbewegung von rechts nach
8. Falls erforderlich, den Auflagedruck anpassen:
Serviceanleitung 195 - 00.0 - 12/2017
Dabei beachten, dass der größte Druck am Haltepunkt (1) ist.
steht.
eingefädeltem Nadel- und Greiferfaden prüfen.
links und von links nach rechts prüfen.
• Auflagedruck verringern: Rückhaltefeder (2) richten, wenn die
Nadelfaden-Schlinge (5) nicht über den Haltepunkt (1) geschoben
wird.
• Auflagedruck erhöhen: Rückhaltefeder (2) richten, wenn die
Nadelfaden-Schlinge (5) nicht so lange am Haltepunkt (1) gehalten
wird, bis die Nadel links von der Nadelfaden-Schlinge (5) ins
Fadendreieck sticht.
