21.4 Obermesser in der Höhe und seitlich einstellen
Richtige Einstellung
Im unteren Totpunkt des eingeschalteten Kantenschneiders soll die
vordere Spitze des Obermessers die Schneide des Untermessers
erreichen.
Seitlich soll das Obermesser so ausgerichtet sein, dass die lange Spitze
im oberen Totpunkt am Untermesser anliegt.

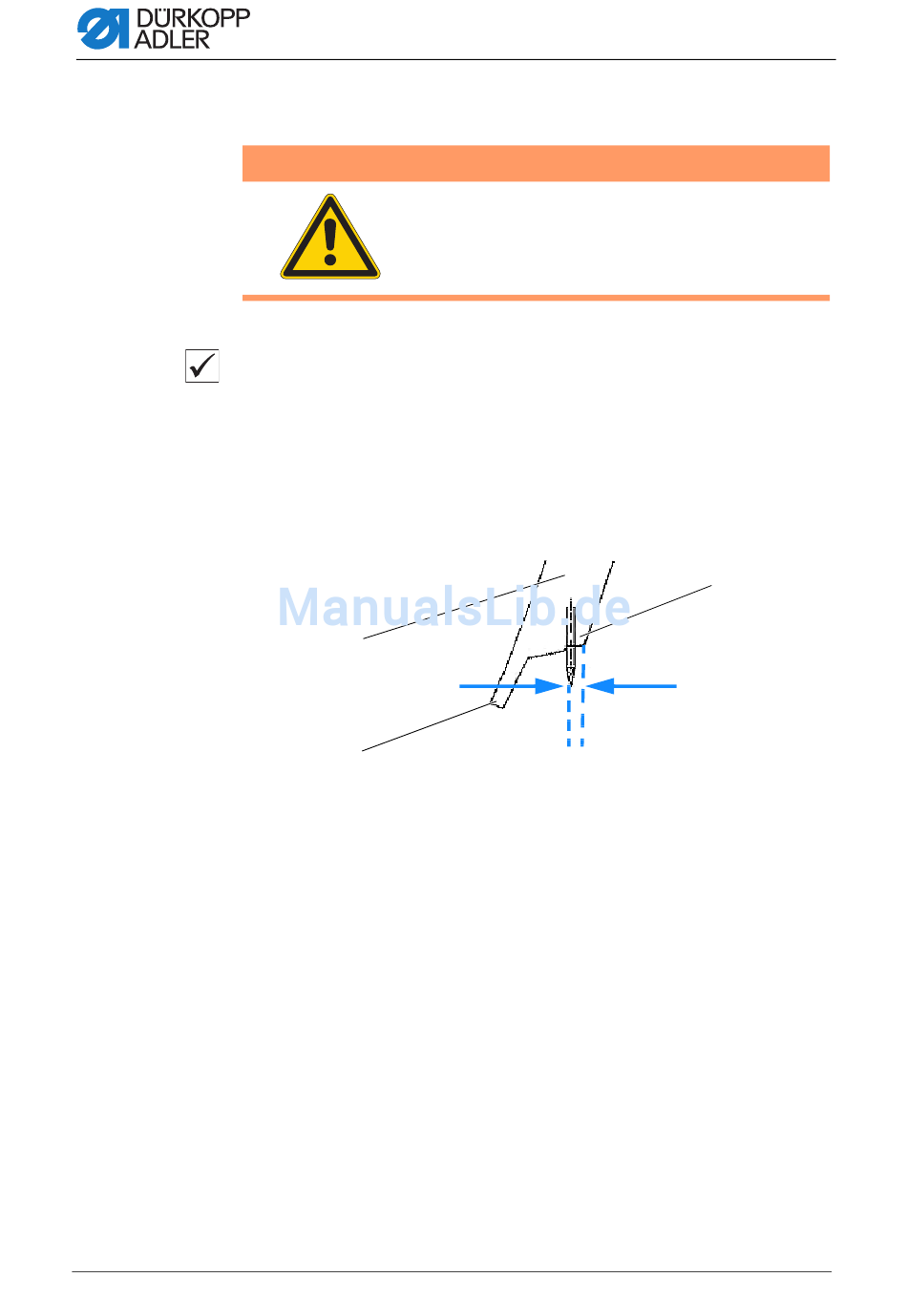

Abb. 112: Obermesser in der Höhe und seitlich einstellen (1)
(1) - Obermesser
(2) - Lange Spitze
110
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Das Obermesser in der Höhe und seitlich nur bei
ausgeschalteter Maschine einstellen.
①
②
Kantenschneider
③
1 mm
(3) - Vordere Spitze
