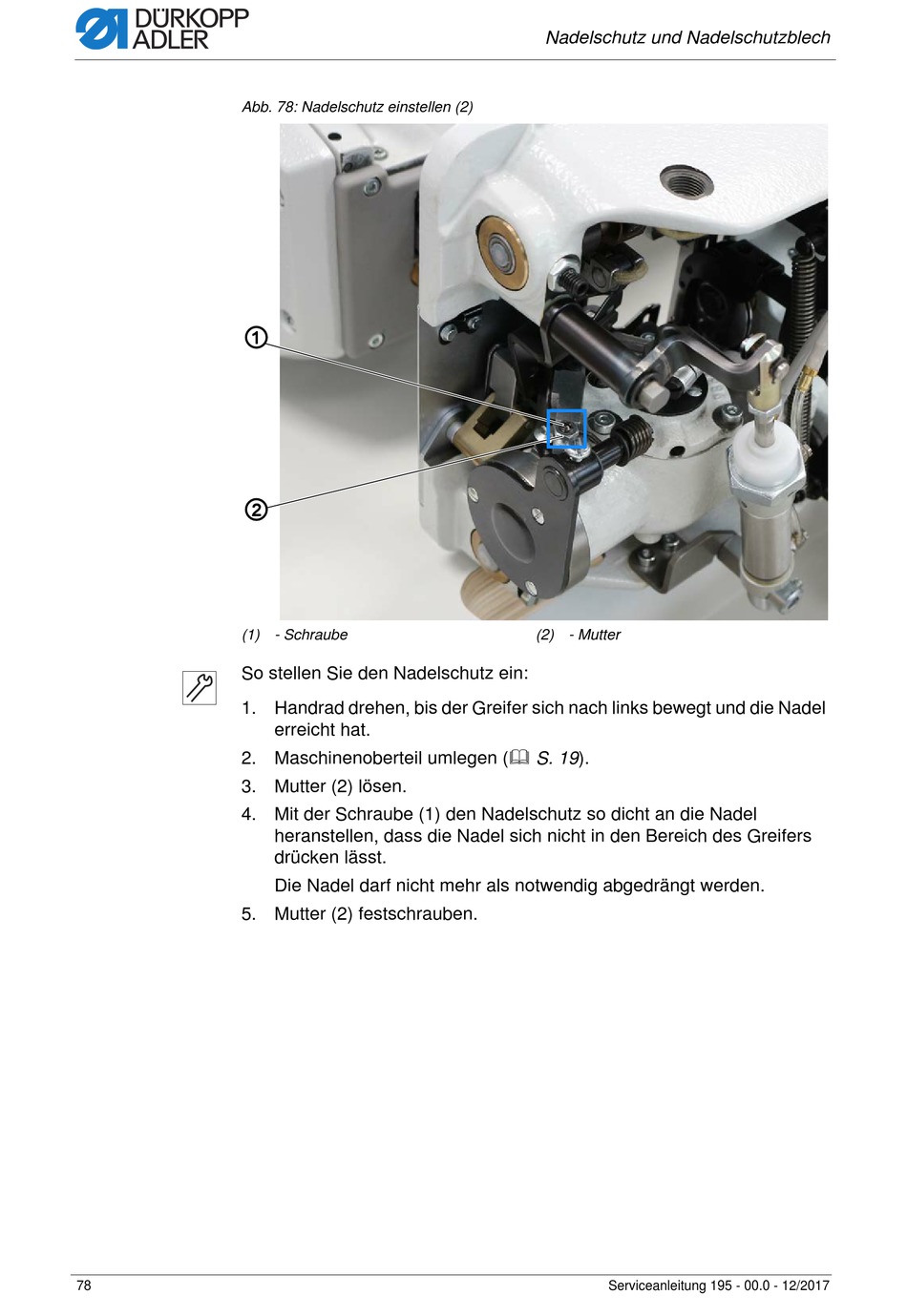

Abb. 78: Nadelschutz einstellen (2)
①
②
(1) - Schraube
So stellen Sie den Nadelschutz ein:
1. Handrad drehen, bis der Greifer sich nach links bewegt und die Nadel
2. Maschinenoberteil umlegen ( S. 19).
3. Mutter (2) lösen.
4. Mit der Schraube (1) den Nadelschutz so dicht an die Nadel
5. Mutter (2) festschrauben.
78
erreicht hat.
heranstellen, dass die Nadel sich nicht in den Bereich des Greifers
drücken lässt.
Die Nadel darf nicht mehr als notwendig abgedrängt werden.
Nadelschutz und Nadelschutzblech
(2) - Mutter
