Handrad In Position Stellen - Dürkopp Adler 195 Serviceanleitung

Arbeitsgrundlagen
Einstellhilfe Abbildung
Information
Der Arretierstift (3), die Lehre (8) und der Mess-Stab (11) liegen
serienmäßig im Beipack der Maschine bei.
Mit dem Arretierstift (3) können die Handradpositionen A bis F arretiert
werden ( S. 16).

3.4 Handrad in Position stellen

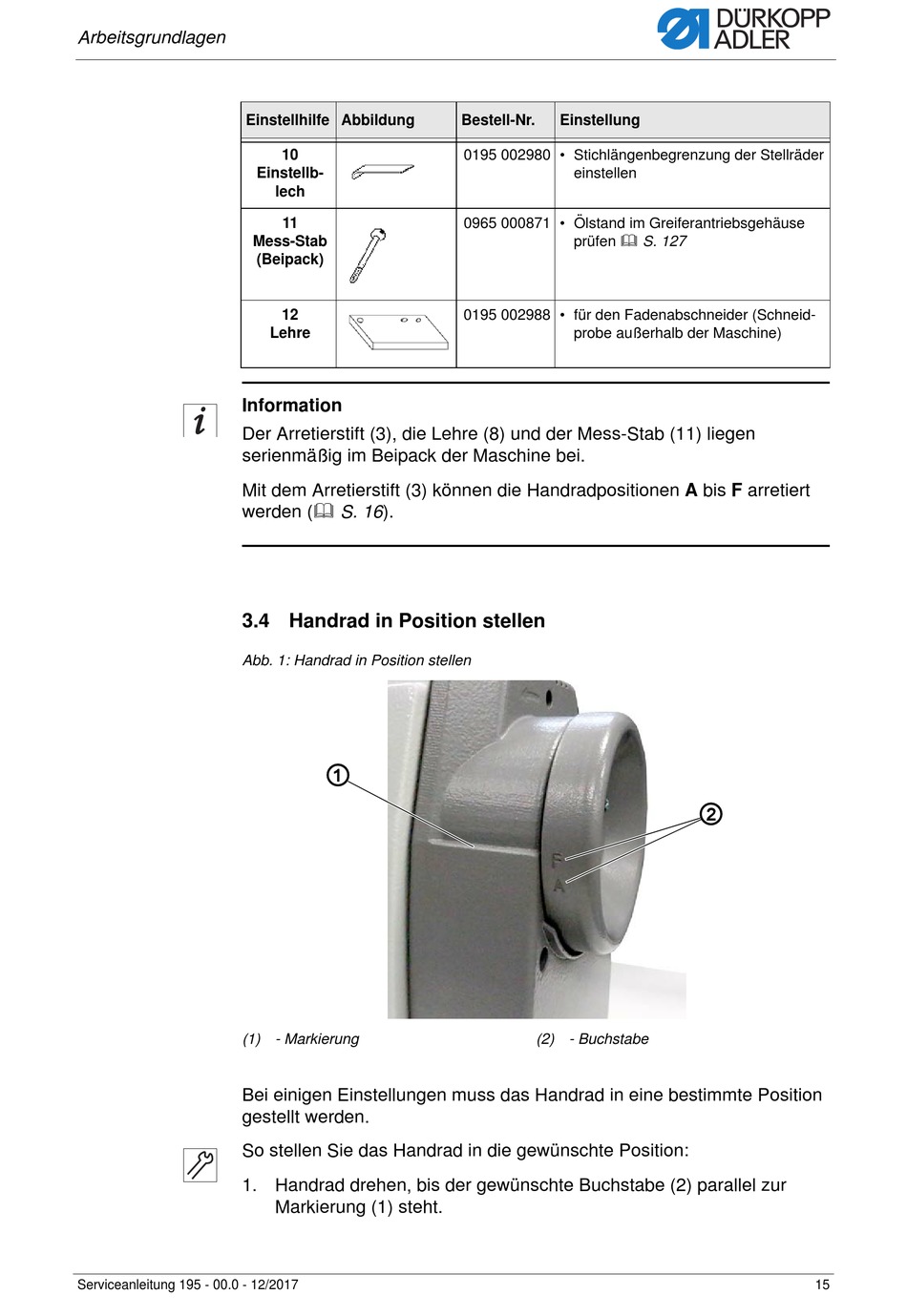

Abb. 1: Handrad in Position stellen
(1) - Markierung
Bei einigen Einstellungen muss das Handrad in eine bestimmte Position
gestellt werden.
So stellen Sie das Handrad in die gewünschte Position:
1. Handrad drehen, bis der gewünschte Buchstabe (2) parallel zur
Serviceanleitung 195 - 00.0 - 12/2017
10
Einstellb-
lech
11
Mess-Stab
(Beipack)
12
Lehre
①
Markierung (1) steht.
Bestell-Nr. Einstellung
0195 002980 • Stichlängenbegrenzung der Stellräder
einstellen
0965 000871 • Ölstand im Greiferantriebsgehäuse
prüfen  S. 127
0195 002988 • für den Fadenabschneider (Schneid-
probe außerhalb der Maschine)
(2) - Buchstabe
②
15
