Dürkopp Adler 195 Serviceanleitung Seite 40

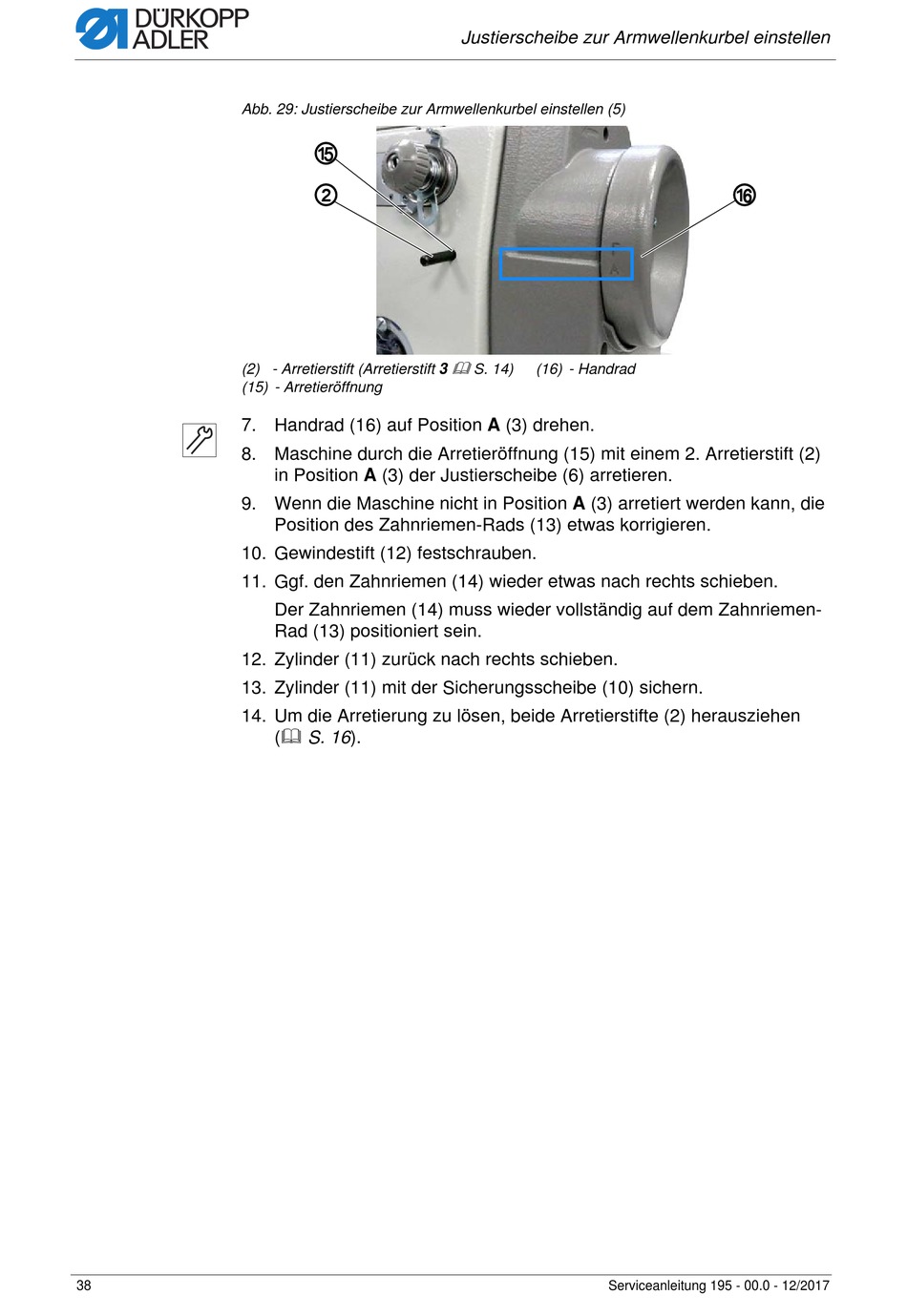

Abb. 29: Justierscheibe zur Armwellenkurbel einstellen (5)
(2) - Arretierstift (Arretierstift 3
(15) - Arretieröffnung
7. Handrad (16) auf Position A (3) drehen.
8. Maschine durch die Arretieröffnung (15) mit einem 2. Arretierstift (2)
9. Wenn die Maschine nicht in Position A (3) arretiert werden kann, die
10. Gewindestift (12) festschrauben.
11. Ggf. den Zahnriemen (14) wieder etwas nach rechts schieben.
12. Zylinder (11) zurück nach rechts schieben.
13. Zylinder (11) mit der Sicherungsscheibe (10) sichern.
14. Um die Arretierung zu lösen, beide Arretierstifte (2) herausziehen
38
⑮
②
in Position A (3) der Justierscheibe (6) arretieren.
Position des Zahnriemen-Rads (13) etwas korrigieren.
Der Zahnriemen (14) muss wieder vollständig auf dem Zahnriemen-
Rad (13) positioniert sein.
( S. 16).
Justierscheibe zur Armwellenkurbel einstellen

S. 14) (16) - Handrad
Serviceanleitung 195 - 00.0 - 12/2017
⑯
