Arbeitsgrundlagen
Greiferabdeckungen schließen
So schließen Sie die Greiferabdeckungen:
1. Linke Greiferabdeckung (1) in den Ausschnitt links neben der Stich-
2. Linke Greiferabdeckung (1) hinten gegen den Ausschnitt und vorne
 Die linke Greiferabdeckung (1) rastet hörbar ein.
3. Rechte Greiferabdeckung (2) in den Ausschnitt rechts neben der Stich-
4. Rechte Greiferabdeckung (2) hinten gegen den Ausschnitt und vorne
 Die rechte Greiferabdeckung (2) rastet hörbar ein.

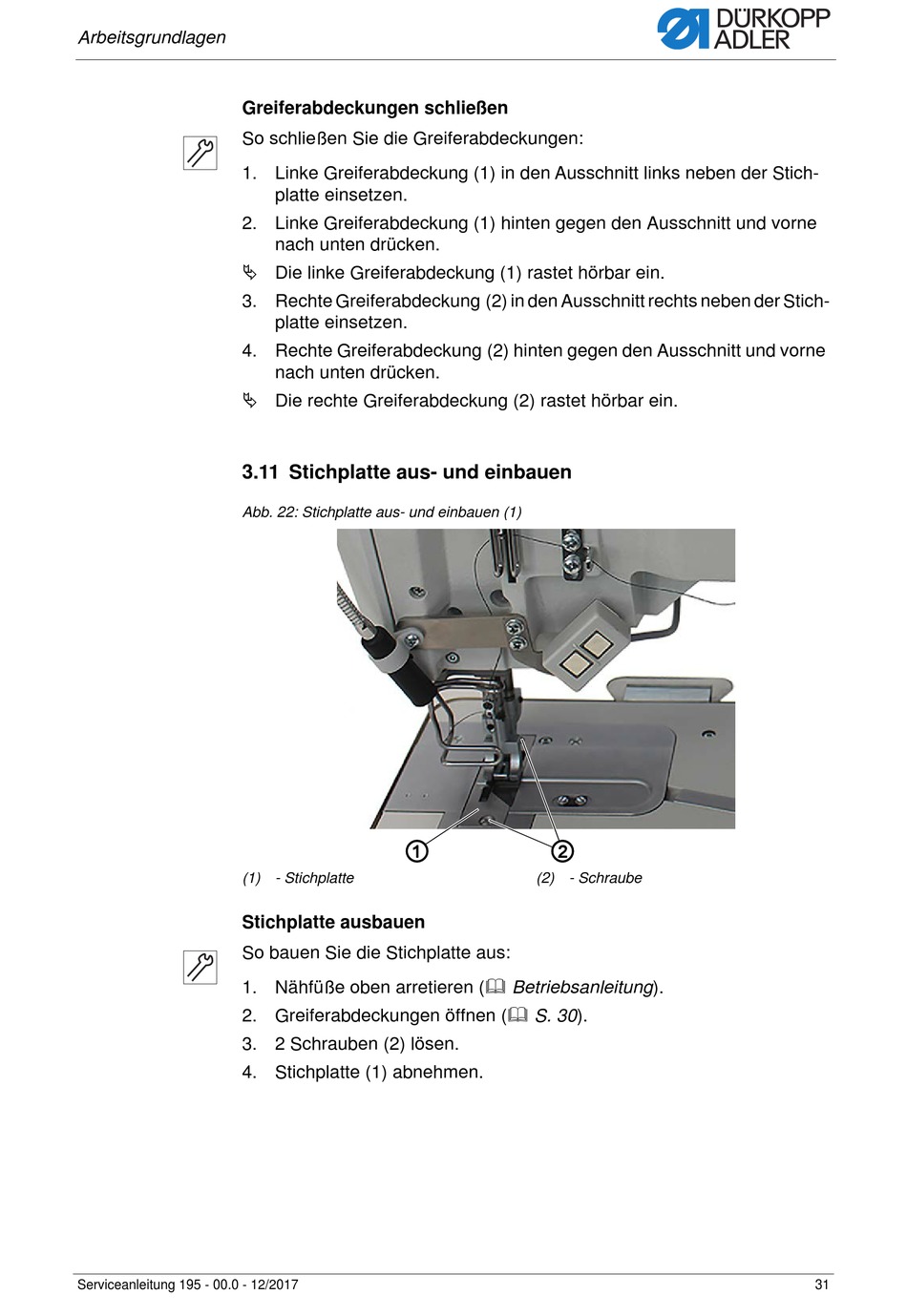

3.11 Stichplatte aus- und einbauen

Abb. 22: Stichplatte aus- und einbauen (1)
(1) - Stichplatte
Stichplatte ausbauen
So bauen Sie die Stichplatte aus:
1. Nähfüße oben arretieren ( Betriebsanleitung).
2. Greiferabdeckungen öffnen ( S. 30).
3. 2 Schrauben (2) lösen.
4. Stichplatte (1) abnehmen.
Serviceanleitung 195 - 00.0 - 12/2017
platte einsetzen.
nach unten drücken.
platte einsetzen.
nach unten drücken.
① ②
(2) - Schraube
