2.6.3

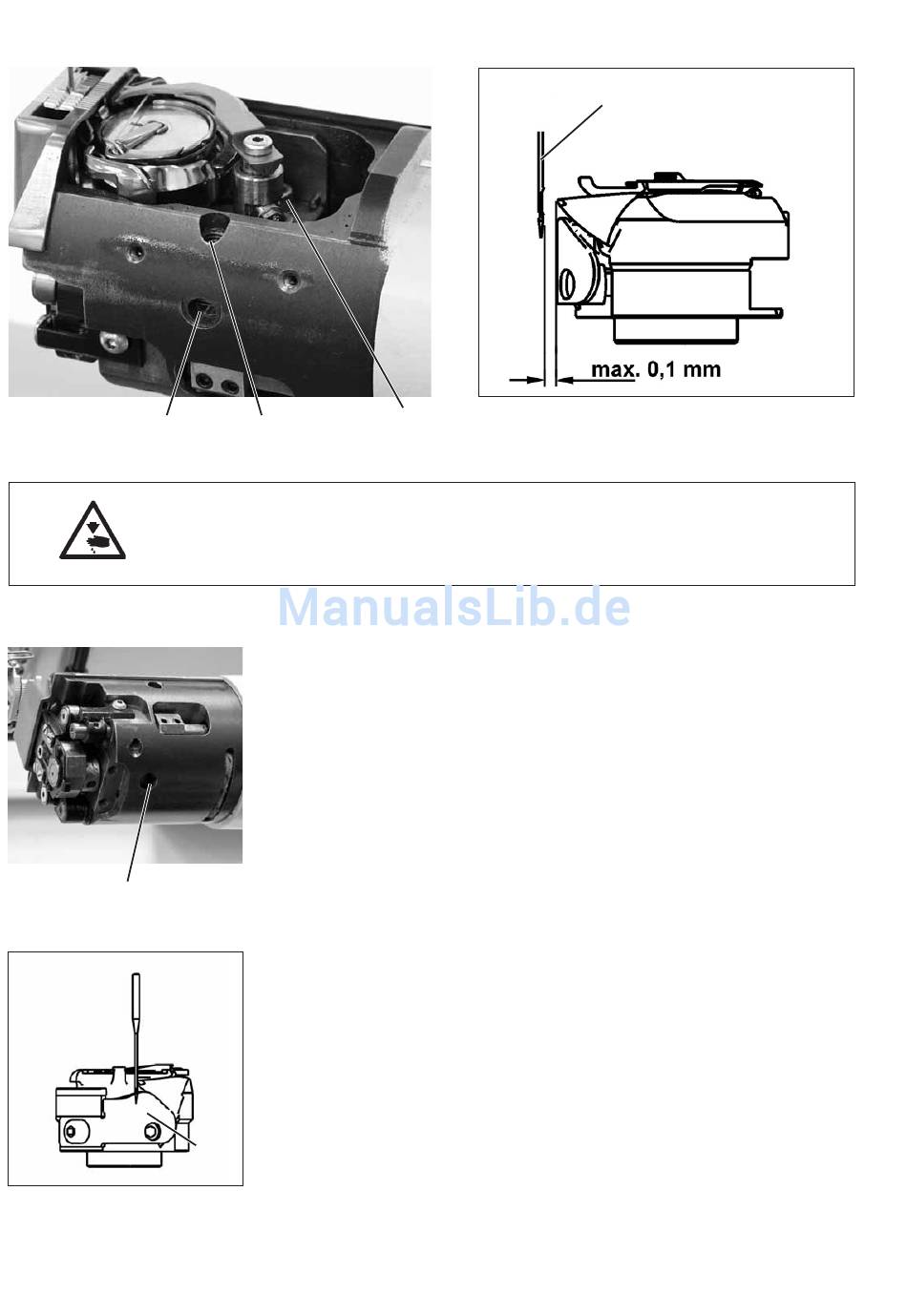

Abstand des Greifers zur Nadel
3
5
22
2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferabstand nur bei ausgeschalteter Nähmaschine prüfen und
einstellen.
Regel und Kontrolle
In Schleifenhubstellung soll der Abstand der Greiferspitze zur
Hohlkehle der Nadel max. 0,1 mm betragen.
Korrektur
–
Prüfen, ob die Nadel in der Schleifenhubstellung vom
Greiferschutz 6 abgedrängt wird.
Wenn die Nadel abgedrängt wird, dann ist der Nadelschutz
entsprechend zurück zu stellen (siehe Kapitel 2.6.4).
–
Abstand prüfen.
Der Abstand zwischen der Nadel 4 und dem Greifer soll
max. 0,1 mm betragen.
–
Schraube 1 lösen.
–
Schraube 2 lösen.
–
Schrauben am Kegelrad 5 lösen.
(Schrauben sind bei 202° und 292" erreichbar).
–
Greifergehäuse entsprechend seitlich verschieben.
–
Schraube 1 und 2 wieder festdrehen.
–
Schleifenhub einstellen (siehe Kapitel 2.6.1).
–
Kegelrad 5 so dichtstellen, dass der Greifer noch geringes radiales
Spiel innerhalb der Kegelräder hat.
–
Schrauben am Kegelrad 5 festdrehen.
6
1
4
