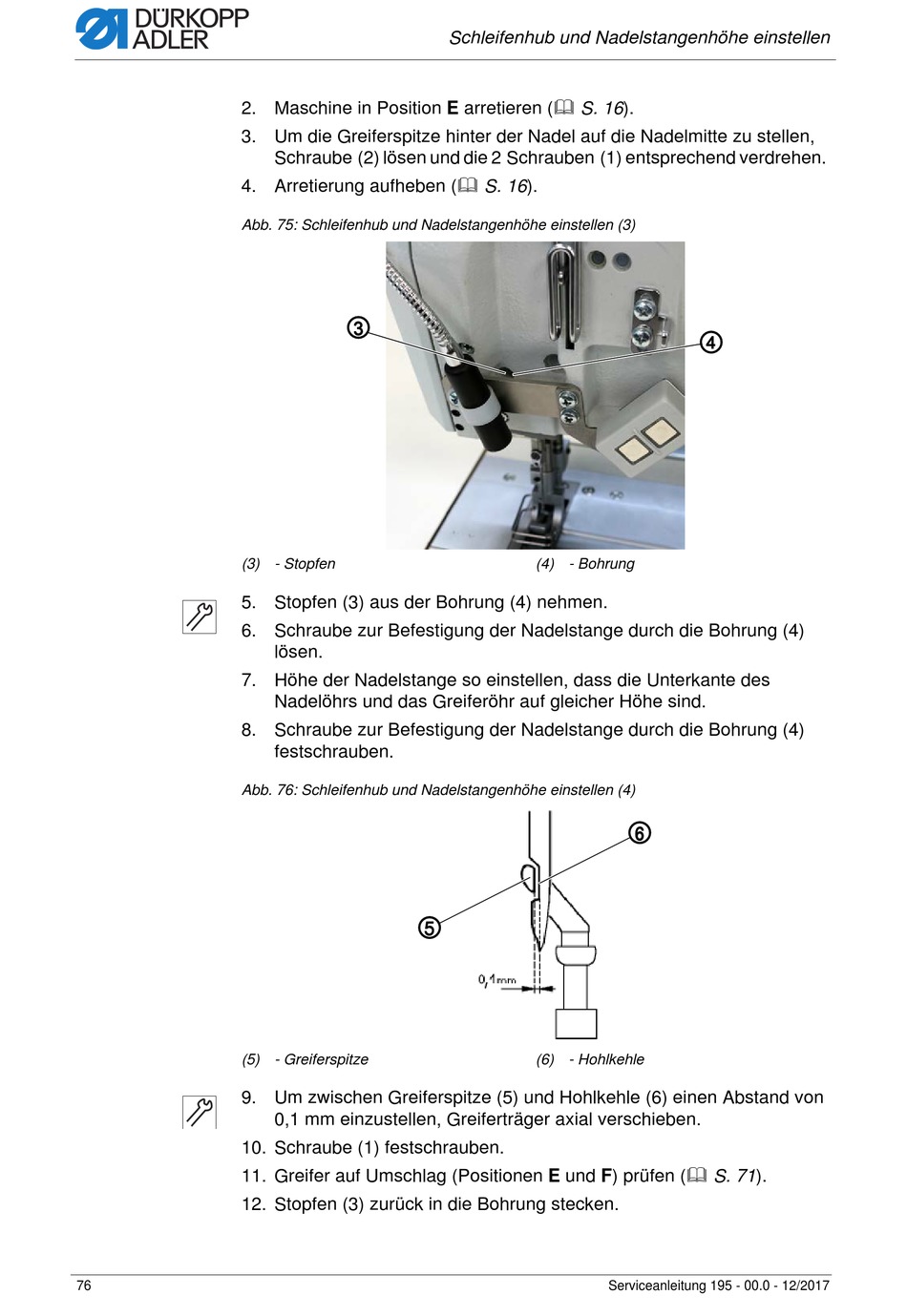

Dürkopp Adler 195 Serviceanleitung Seite 78

2. Maschine in Position E arretieren ( S. 16).
3. Um die Greiferspitze hinter der Nadel auf die Nadelmitte zu stellen,
4. Arretierung aufheben ( S. 16).
Abb. 75: Schleifenhub und Nadelstangenhöhe einstellen (3)
(3) - Stopfen
5. Stopfen (3) aus der Bohrung (4) nehmen.
6. Schraube zur Befestigung der Nadelstange durch die Bohrung (4)
7. Höhe der Nadelstange so einstellen, dass die Unterkante des
8. Schraube zur Befestigung der Nadelstange durch die Bohrung (4)
Abb. 76: Schleifenhub und Nadelstangenhöhe einstellen (4)
(5) - Greiferspitze
9. Um zwischen Greiferspitze (5) und Hohlkehle (6) einen Abstand von
10. Schraube (1) festschrauben.
11. Greifer auf Umschlag (Positionen E und F) prüfen ( S. 71).
12. Stopfen (3) zurück in die Bohrung stecken.
76
Schraube (2) lösen und die 2 Schrauben (1) entsprechend verdrehen.
③
lösen.
Nadelöhrs und das Greiferöhr auf gleicher Höhe sind.
festschrauben.
⑤
0,1 mm einzustellen, Greiferträger axial verschieben.
Schleifenhub und Nadelstangenhöhe einstellen
(4) - Bohrung
(6) - Hohlkehle
Serviceanleitung 195 - 00.0 - 12/2017
④
⑥
