Nähkopf
4.4.4 Position des Greifers zur Nadel einstellen
Richtige Einstellung

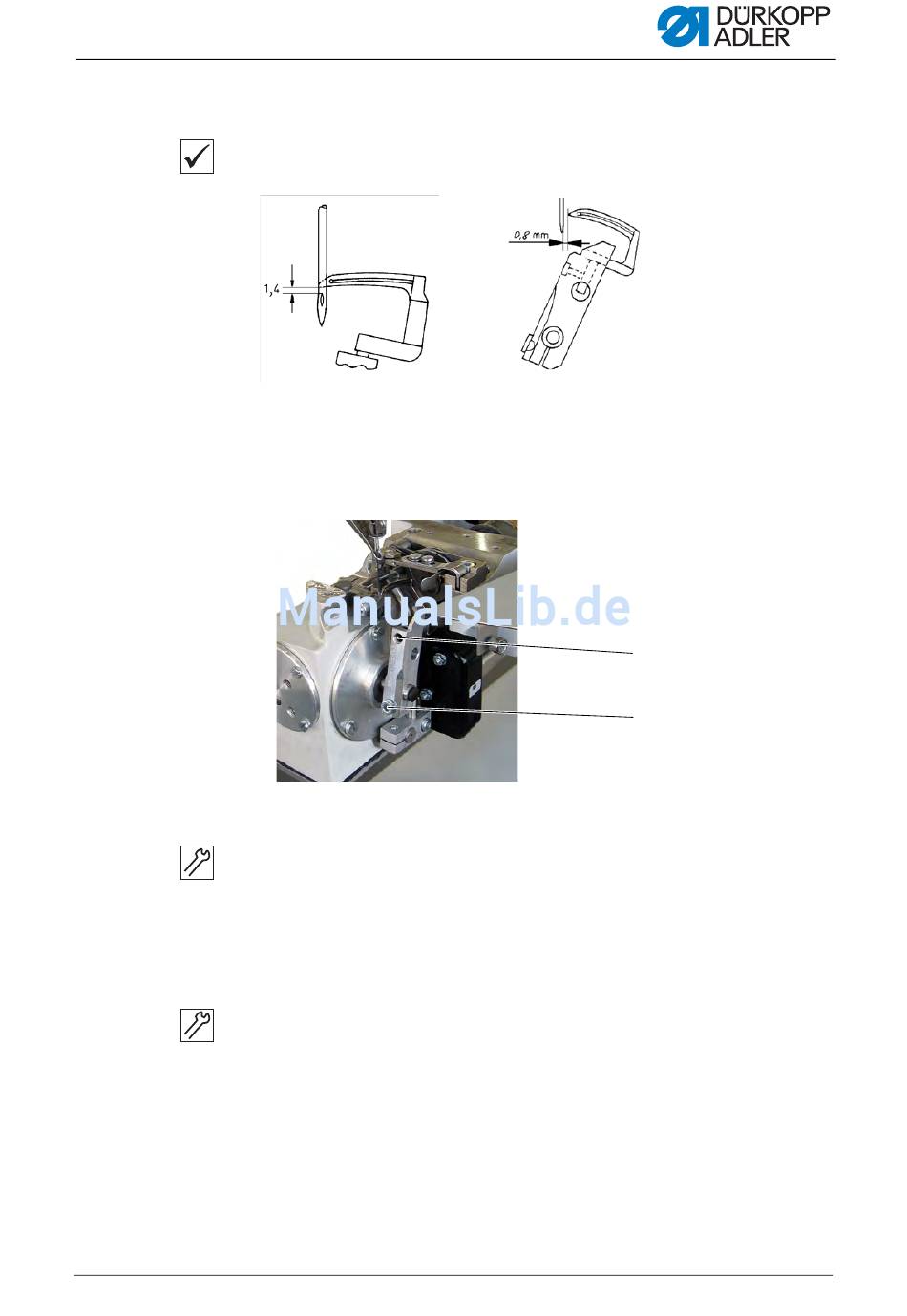

Abb. 13: Position des Greifers zur Nadel
Die Greiferspitze hat bei der Flucht mit der linken Nadelseite einen Ab-
stand von 1,4 mm zum Nadelöhr. Im rechten Umkehrpunkt hat der Greifer
einen Abstand von 0,8 mm zur Nadel. Der Greifer bewegt sich im Abstand
von 0,1 mm an der Hohlkehle der Nadel vorbei.
Abb. 14: Position des Greifers zur Nadel einstellen
(1) - Schraube
Einstellschritte 1. Einstellung
1. Greifer in den rechten Umkehrpunkt stellen.
2. Schraube (1) lösen.
3. Abstand von Greiferspitze zur Nadel auf 0,8 mm einstellen.
4. Schraube (1) festschrauben.
Einstellschritte 2. Einstellung
1. Greiferspitze an die linke Nadelseite stellen.
2. Prüfen, ob der Abstand zum Nadelöhr 1,4 mm beträgt.
3. Schraube (2) lösen.
4. Greifer herein- oder herausziehen. Greifer im Greiferträger so drehen,
5. Abstand von 0,8 mm im rechten Umkehrpunkt prüfen.
6. Schraube (2) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
das sich ein Abstand von 1,4 mm zur Hohlkehle der Nadel ergibt.
②
①
(2) - Schraube
23
