Nähfüße
8.2 Hub-Verstellbereich und Zeitpunkt der Hubbewegung des

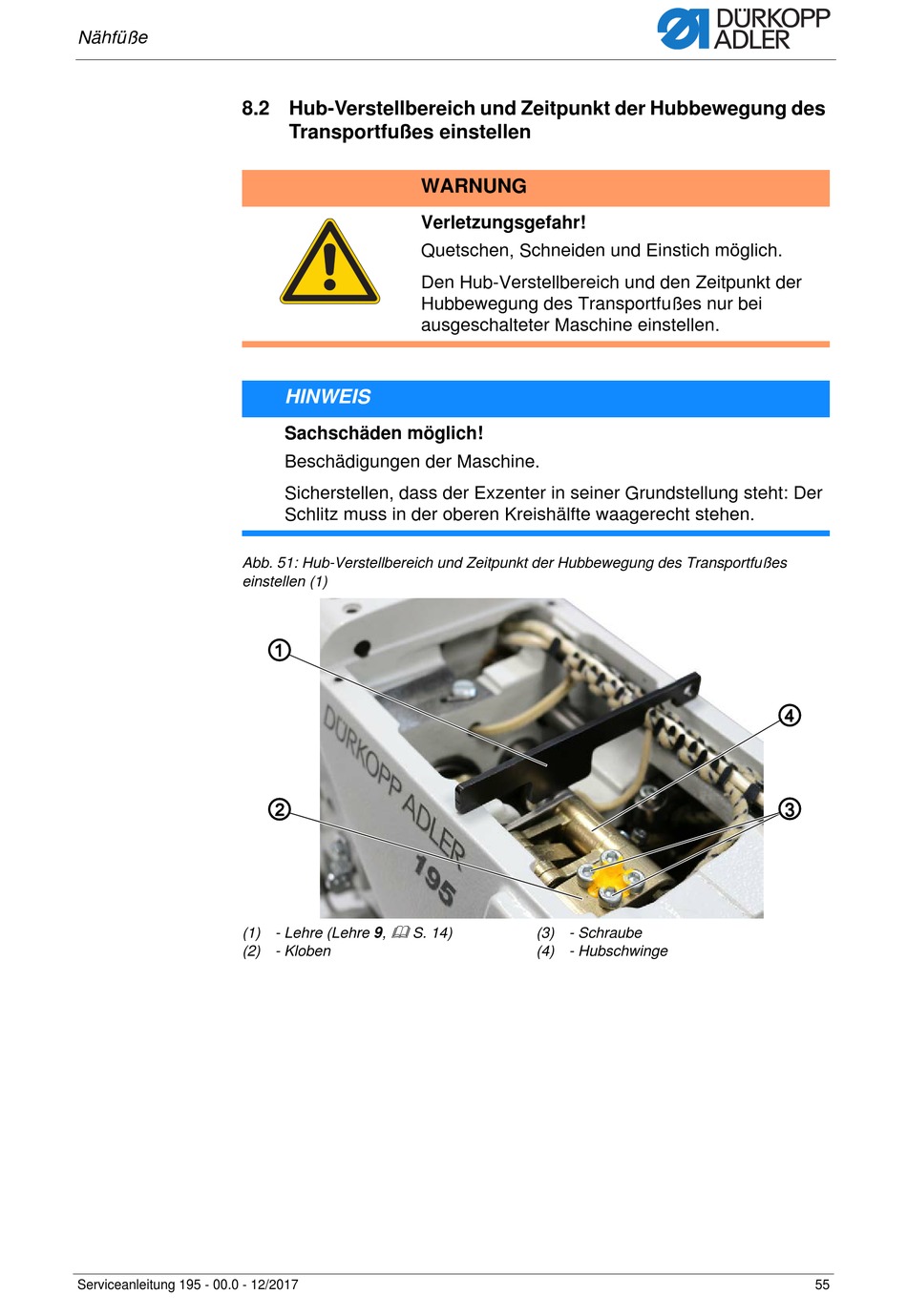

Abb. 51: Hub-Verstellbereich und Zeitpunkt der Hubbewegung des Transportfußes
einstellen (1)
(1) - Lehre (Lehre 9,
(2) - Kloben
Serviceanleitung 195 - 00.0 - 12/2017
Transportfußes einstellen
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Hub-Verstellbereich und den Zeitpunkt der
Hubbewegung des Transportfußes nur bei
ausgeschalteter Maschine einstellen.
HINWEIS
Sachschäden möglich!
Beschädigungen der Maschine.
Sicherstellen, dass der Exzenter in seiner Grundstellung steht: Der
Schlitz muss in der oberen Kreishälfte waagerecht stehen.
①
②

S. 14) (3) - Schraube
(4) - Hubschwinge
④
③
55
