Justierscheibe zur Armwellenkurbel einstellen

4

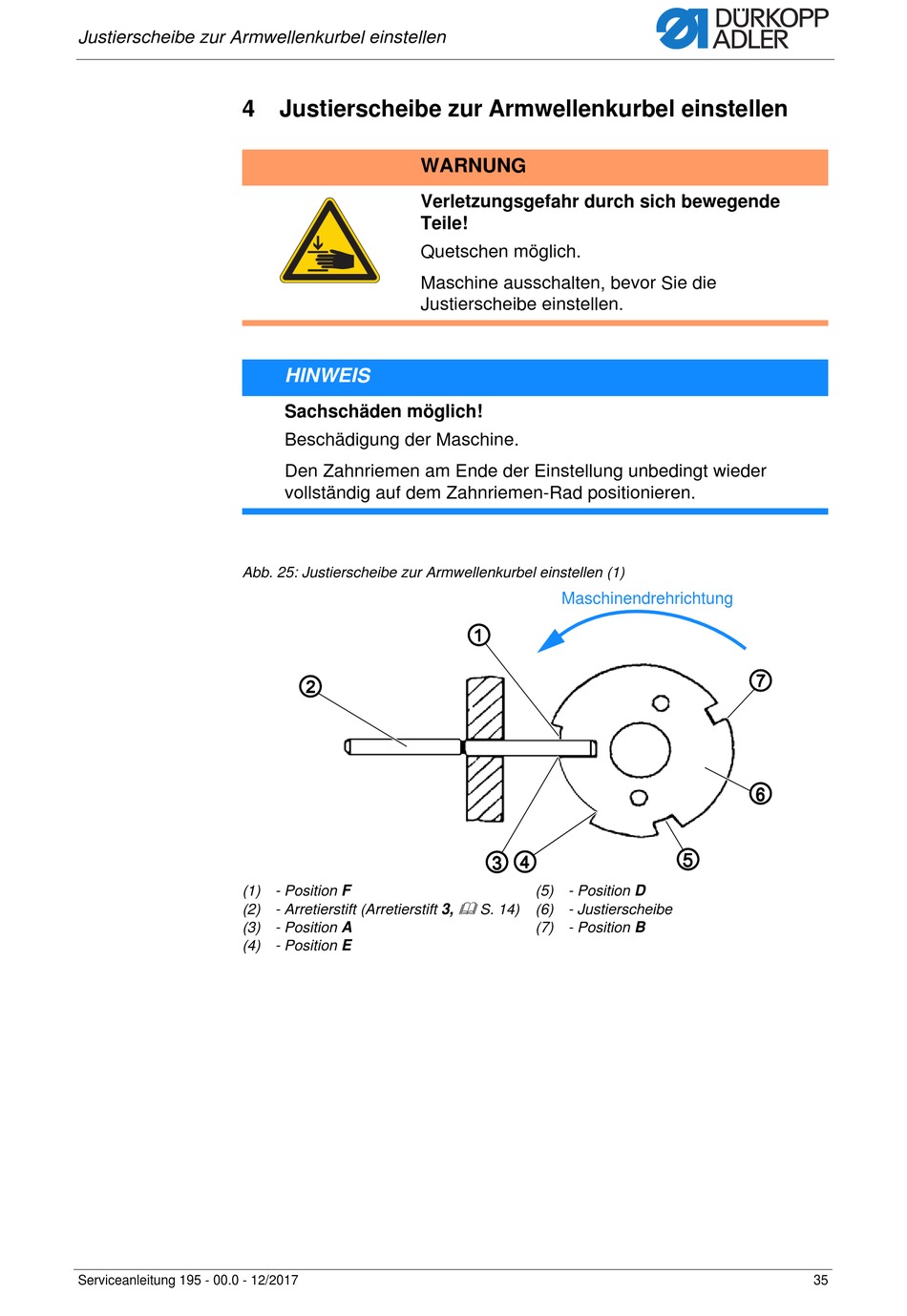

Abb. 25: Justierscheibe zur Armwellenkurbel einstellen (1)
(1) - Position F
(2) - Arretierstift (Arretierstift 3,
(3) - Position A
(4) - Position E
Serviceanleitung 195 - 00.0 - 12/2017
Justierscheibe zur Armwellenkurbel einstellen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die
Justierscheibe einstellen.
HINWEIS
Sachschäden möglich!
Beschädigung der Maschine.
Den Zahnriemen am Ende der Einstellung unbedingt wieder
vollständig auf dem Zahnriemen-Rad positionieren.
②
Maschinendrehrichtung
①
③④
(5) - Position D

S. 14) (6) - Justierscheibe
(7) - Position B
⑦
⑥
⑤
35
