Dürkopp Adler 195 Serviceanleitung Seite 113

Kantenschneider

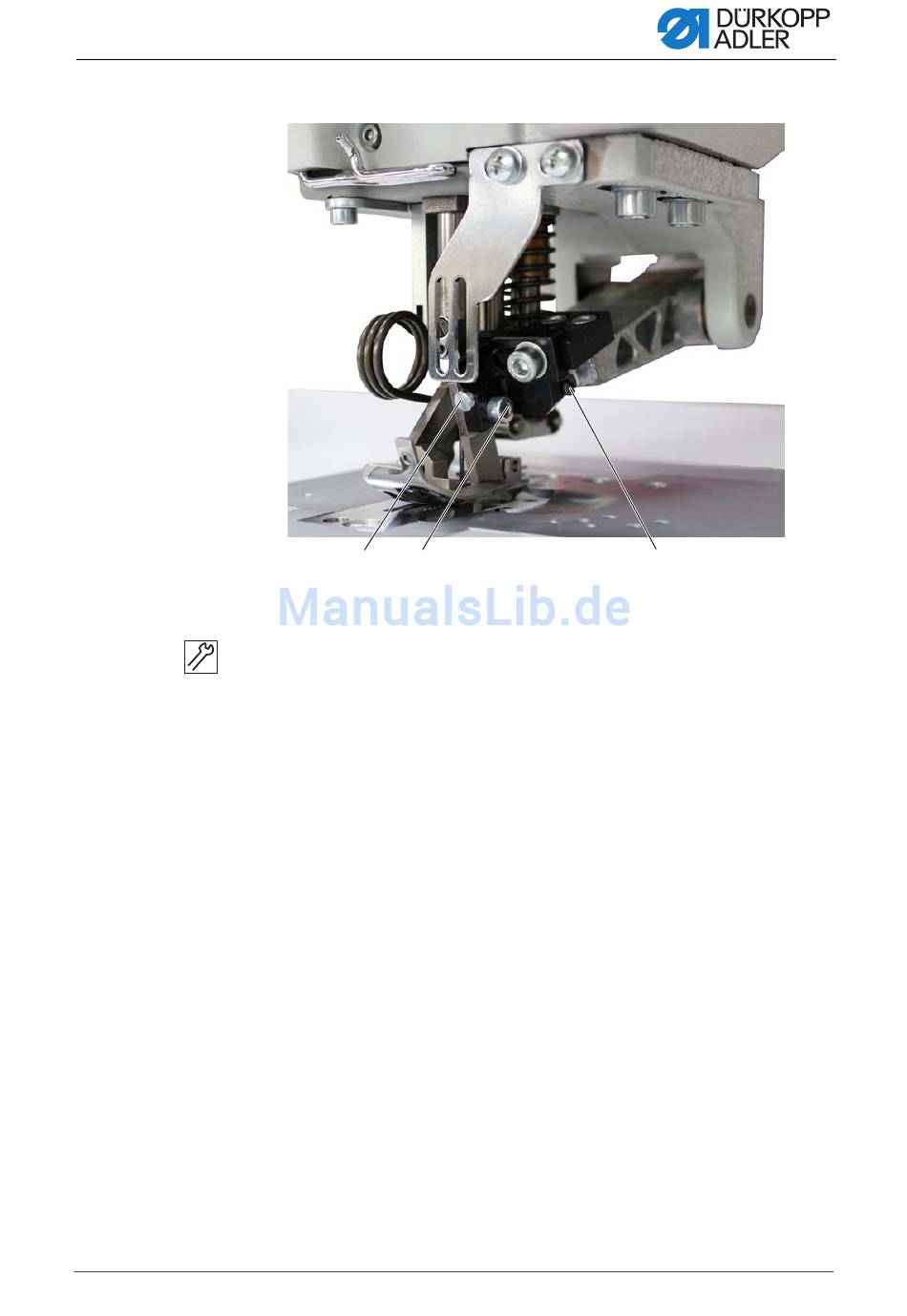

Abb. 113: Obermesser in der Höhe und seitlich einstellen (2)
(4) - Schraube
(5) - Schraube
So stellen Sie das Obermesser in der Höhe und seitlich ein:
1. Kantenschneider einschalten.
2. Handrad so weit drehen, bis das Obermesser (1) im unteren Totpunkt
3. Schraube (4) lösen.
4. Schraube (5) lösen.
5. Obermesser (1) so verstellen, dass die vordere Spitze (3) die Schneide
6. Schraube (4) festschrauben.
7. Schraube (5) festschrauben.
8. Handrad drehen, bis das Obermesser im oberen Totpunkt steht.
9. Schraube (6) lösen.
10. Messerspitze an dem Gegenmesser ausrichten.
11. Schraube (6) festschrauben.
12. Schneidprobe durchführen.
13. Ggf. die Einstellungen nochmal etwas anpassen.
Serviceanleitung 195 - 00.0 - 12/2017
④ ⑤
steht.
des Untermessers erreicht.
⑥
(6) - Schraube
