Dürkopp Adler 195 Serviceanleitung Seite 93

Transporteur

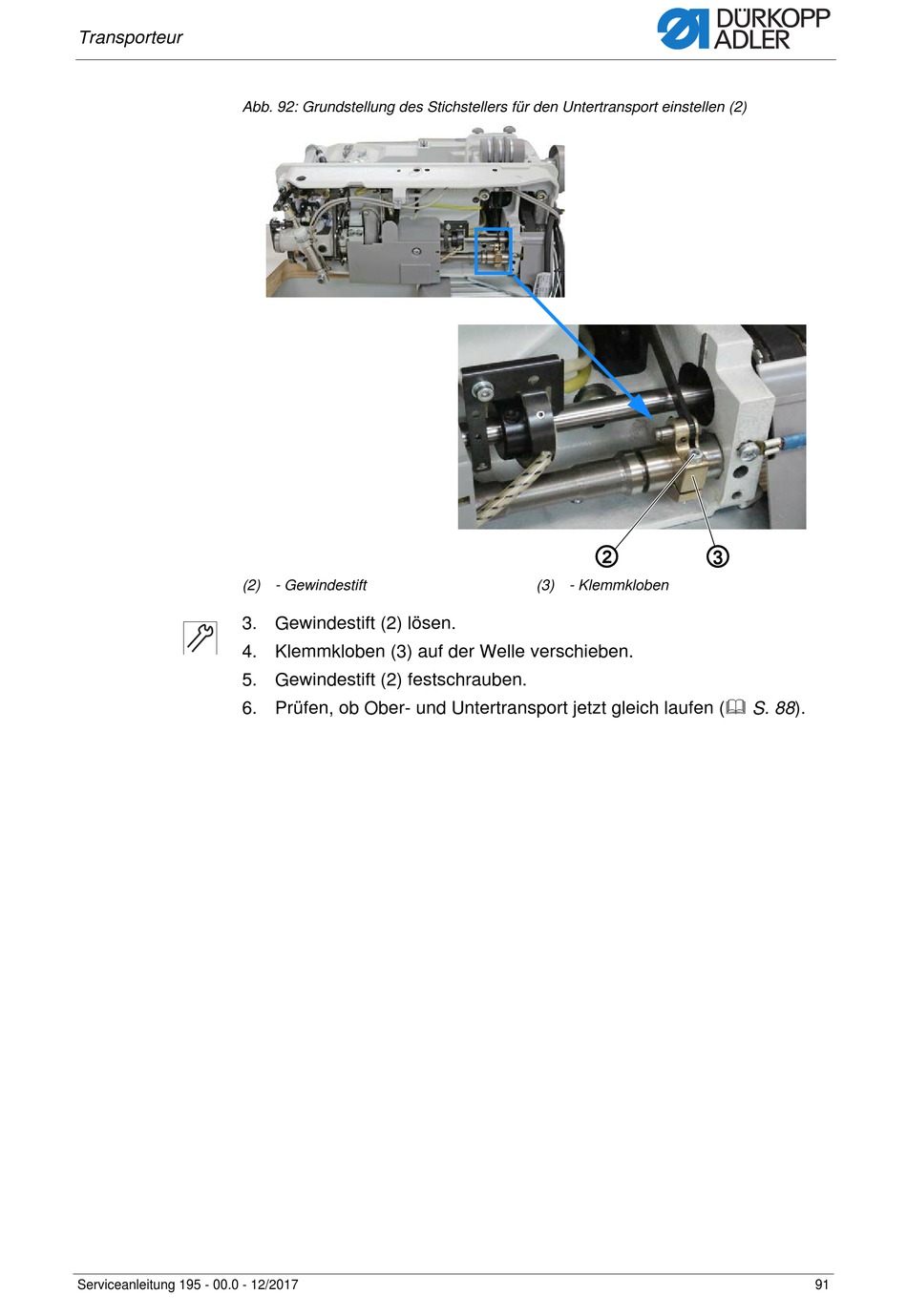

Abb. 92: Grundstellung des Stichstellers für den Untertransport einstellen (2)
(2) - Gewindestift
3. Gewindestift (2) lösen.
4. Klemmkloben (3) auf der Welle verschieben.
5. Gewindestift (2) festschrauben.
6. Prüfen, ob Ober- und Untertransport jetzt gleich laufen ( S. 88).
Serviceanleitung 195 - 00.0 - 12/2017
② ③
(3) - Klemmkloben
91
