Nadelstangenkulisse

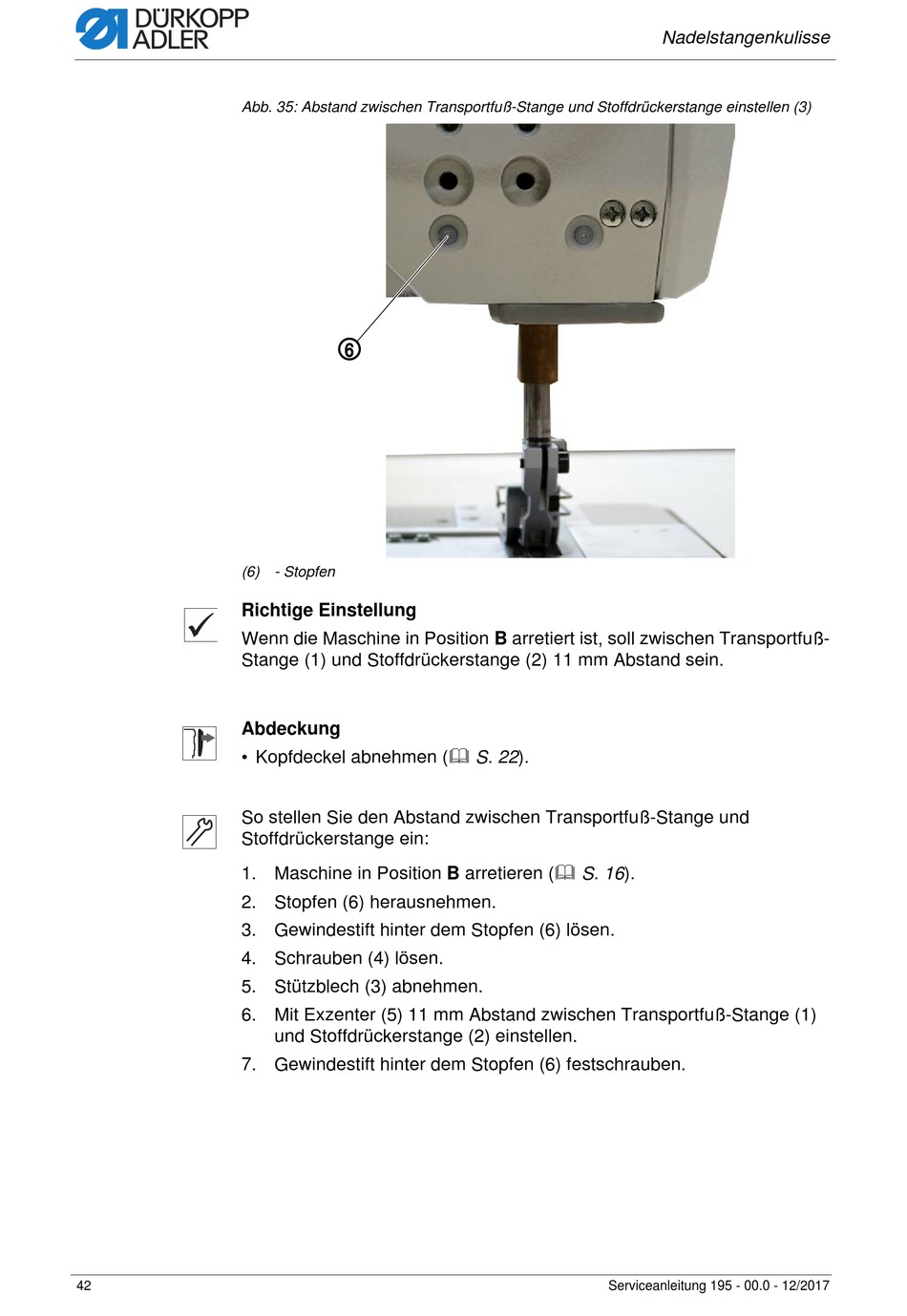

Abb. 35: Abstand zwischen Transportfuß-Stange und Stoffdrückerstange einstellen (3)
⑥
(6) - Stopfen
Richtige Einstellung
Wenn die Maschine in Position B arretiert ist, soll zwischen Transportfuß-
Stange (1) und Stoffdrückerstange (2) 11 mm Abstand sein.
Abdeckung
• Kopfdeckel abnehmen ( S. 22).
So stellen Sie den Abstand zwischen Transportfuß-Stange und
Stoffdrückerstange ein:
1. Maschine in Position B arretieren ( S. 16).
2. Stopfen (6) herausnehmen.
3. Gewindestift hinter dem Stopfen (6) lösen.
4. Schrauben (4) lösen.
5. Stützblech (3) abnehmen.
6. Mit Exzenter (5) 11 mm Abstand zwischen Transportfuß-Stange (1)
und Stoffdrückerstange (2) einstellen.
7. Gewindestift hinter dem Stopfen (6) festschrauben.
42 Serviceanleitung 195 - 00.0 - 12/2017
