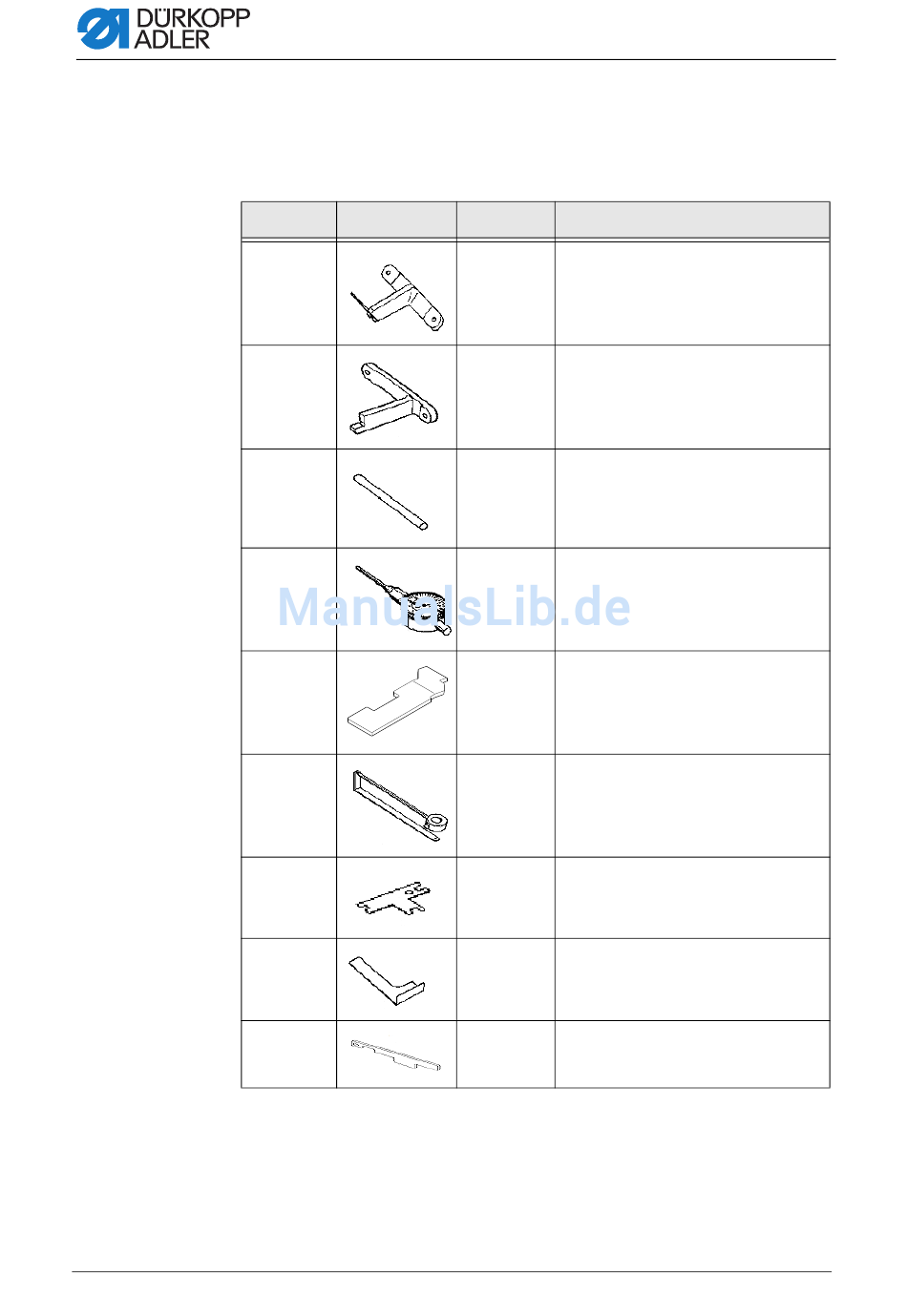

3.3 Einstellhilfen verwenden

Die folgenden Einstellhilfen dienen dazu, die Maschine genau
einzustellen und diese Einstellungen zu prüfen.
Einstellhilfe Abbildung
14
1
Lehre
2
Lehre
3
Arretierstift
(Beipack)
4
Messuhr
5
Lehre
6
Lehre
7
Lehre
8
Lehre
(Beipack)
9
Lehre
Bestell-Nr. Einstellung
0195 002962 • Stellung des linken Unterwellenlagers
(ersatzweise auch 933 735 + 2 mm)
0195 002966 • Stellung des Greiferantriebsgehäuses
(ersatzweise auch 933 739K +
2,5 mm)
9301 022608 • Handrad in eine der Positionen A bis F
arretieren
0171 00981 • Nadelausweichbewegung des Greifer-
antriebs messen
0171 290010 • Greifer von 89° 30' schräg stellen
0933 080192 2-Teiliges Lehren-Set: Zeiger und Lehre
• gleichgroße Greiferbewegung auf
Umschlag
0933 000740 • Höhe der Fadengeberscheibe
einstellen
0933 000758 • Schubexzenter für den Transporteur
einstellen
0491 079996 • Hubverstellung der Nähfüße einstellen
