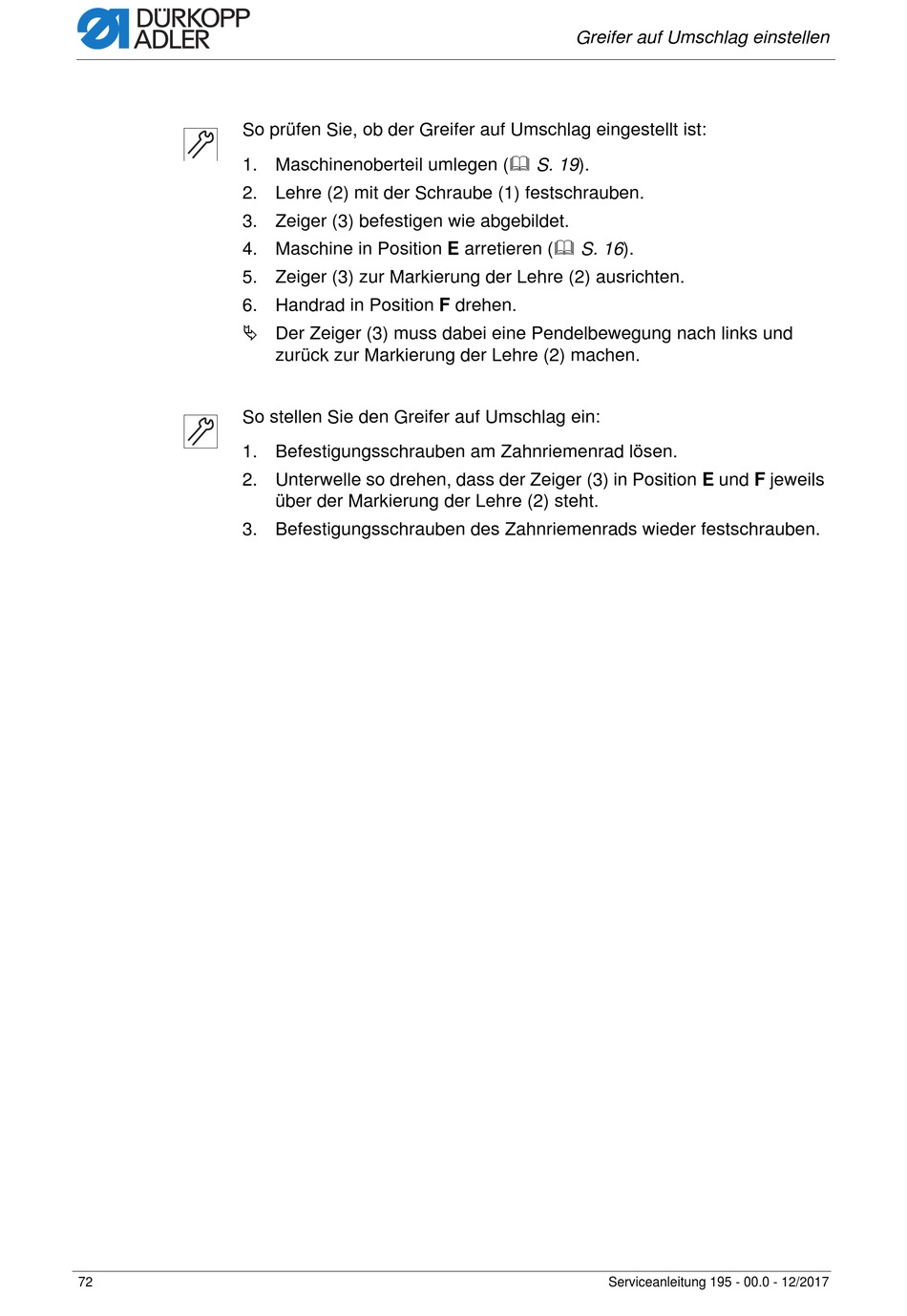

Dürkopp Adler 195 Serviceanleitung Seite 74

So prüfen Sie, ob der Greifer auf Umschlag eingestellt ist:
1. Maschinenoberteil umlegen ( S. 19).
2. Lehre (2) mit der Schraube (1) festschrauben.
3. Zeiger (3) befestigen wie abgebildet.
4. Maschine in Position E arretieren ( S. 16).
5. Zeiger (3) zur Markierung der Lehre (2) ausrichten.
6. Handrad in Position F drehen.
 Der Zeiger (3) muss dabei eine Pendelbewegung nach links und
So stellen Sie den Greifer auf Umschlag ein:
1. Befestigungsschrauben am Zahnriemenrad lösen.
2. Unterwelle so drehen, dass der Zeiger (3) in Position E und F jeweils
3. Befestigungsschrauben des Zahnriemenrads wieder festschrauben.
72
zurück zur Markierung der Lehre (2) machen.
über der Markierung der Lehre (2) steht.
Greifer auf Umschlag einstellen
