Nähfuß-Lüftung
9
9.1 Höhe der gelüfteten Nähfüße einstellen

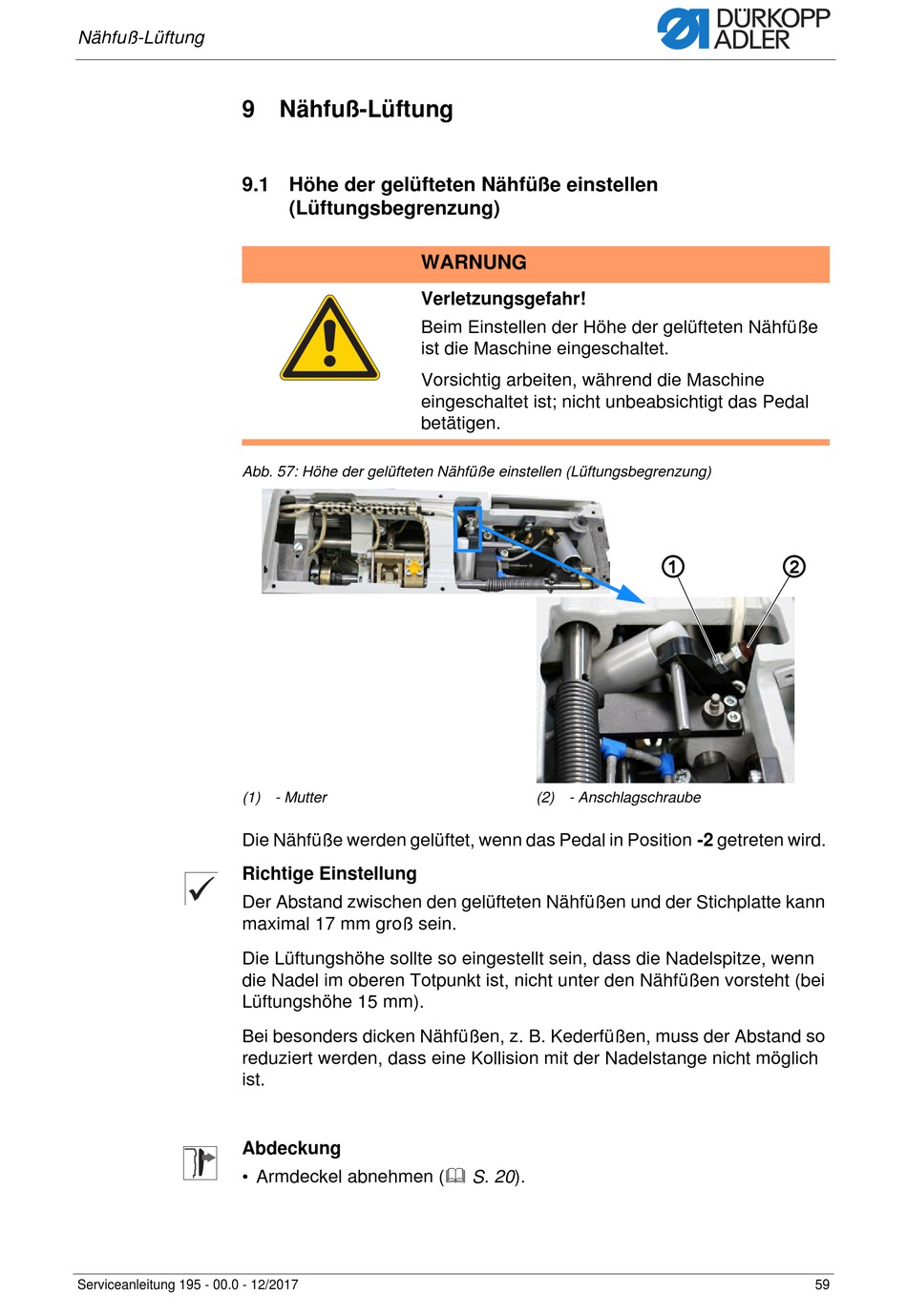

Abb. 57: Höhe der gelüfteten Nähfüße einstellen (Lüftungsbegrenzung)
(1) - Mutter
Die Nähfüße werden gelüftet, wenn das Pedal in Position -2 getreten wird.
Richtige Einstellung
Der Abstand zwischen den gelüfteten Nähfüßen und der Stichplatte kann
maximal 17 mm groß sein.
Die Lüftungshöhe sollte so eingestellt sein, dass die Nadelspitze, wenn
die Nadel im oberen Totpunkt ist, nicht unter den Nähfüßen vorsteht (bei
Lüftungshöhe 15 mm).
Bei besonders dicken Nähfüßen, z. B. Kederfüßen, muss der Abstand so
reduziert werden, dass eine Kollision mit der Nadelstange nicht möglich
ist.
Abdeckung
• Armdeckel abnehmen ( S. 20).
Serviceanleitung 195 - 00.0 - 12/2017
Nähfuß-Lüftung
(Lüftungsbegrenzung)
WARNUNG
Verletzungsgefahr!
Beim Einstellen der Höhe der gelüfteten Nähfüße
ist die Maschine eingeschaltet.
Vorsichtig arbeiten, während die Maschine
eingeschaltet ist; nicht unbeabsichtigt das Pedal
betätigen.
①
(2) - Anschlagschraube
②
