Contrôler le tableau de distribution qui devra alimenter
la centrale de l'élévateur: il doit disposer d'un terne de
fusibles et d'un interrupteur magnétothermique réglé
de façon appropriée.
DaNGEr! Il est interdit de brancher directement
l'installation
électrique
du circuit de distribution de l'atelier: une
panne sur le circuit de distribution peut
provoquer de graves blessures à l'opérateur
et des dommages irréparables à la centrale de
commande.
3.2 INSTaLLaTION DE L'ELEVaTEUr
Prélever le MULTIBENCH du magasin ou de l'endroit
où il a été déposé après le transport à l'aide d'un chariot
élévateur à fourches. L'élévateur doit être déposé à
proximité de la zone prévue pour l'installation. Tracer
d'abord l'emplacement de l'élévateur au sol afin d'éviter
les erreurs.
Enlever les feuillards et l'emballage avec précaution et
installer l'élévateur en procédant comme suit:
aTTENTION!
convenablement la zone d'installation avant de
commencer à travailler. Délimiter cette zone
en éloignant les personnes non autorisées.
Contrôler si les moyens à disposition sont en
bon état et s'ils sont appropriés.
•
Placer le chariot élévateur à proximité de la caisse
contenant le système de tirage, enfiler les fourches
entre la partie inférieure de l'élévateur et la caisse
dans l'espace obtenu entre la base de l'élévateur et
les deux barres de bois prévues par le Constructeur.
•
Soulever lentement l'élévateur de la caisse et le poser
au sol dans la zone prévue.
I

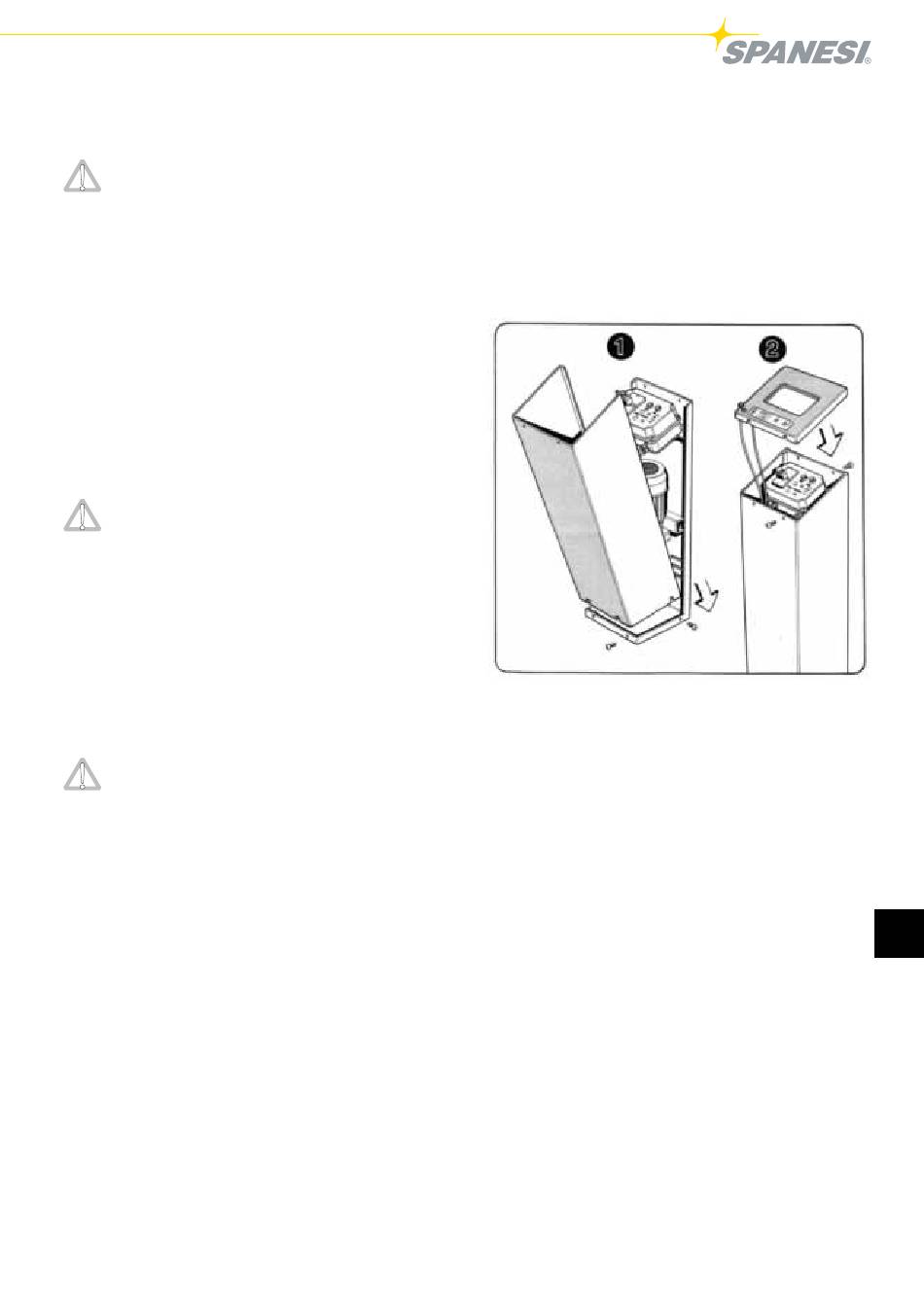

FIGURA 9 VITI DI FISSAGGIO PULPITO DI COMANDO
aTTENTION! Cette opération, qui peut être
dangereuse,
doit
personnel expérimenté et responsable. Se
GB
FIGURE 9 CONTROL CONSOLE FIXING SCREWS
conformer aux normes de sécurité prévues
par la législation en vigueur dans le pays où
la machine est installée pour utiliser le chariot
F
élévateur. Il est interdit de rester dans le rayon
FIGURE 9 VIS QUI FIXENT LE PUPITRE DE COMMANDE
d'action du chariot.
•
Prélever le pupitre de commande de la plateforme
supérieure de l'élévateur à deux et le poser en lieu sûr à
D
ABBILDUNG 9 BEFESTIGUNGSSCHRAUBEN STEUERKONSOLE
une certaine distance de l'élévateur.
•
Brancher le câble d'alimentation du pupitre de
commande au tableau de distribution électrique prévu
E
FIGURA 9 TORNILLO DE FIJACIÓN PUPITRE DE MANDO
dans l'atelier.
•
Actionner suffisamment la commande de montée
(voir SECTION 4 - INSTRUCTIONS D'UTILISATION) et
soulever la plate-forme mobile supérieure d'environ 50 cm
afin de pouvoir travailler sur la base de l'élévateur pour
placer les chevilles d'ancrage au sol.
aux
conducteurs
Nettoyer
et
débarrasser
être
effectuée
par
•
Percer le sol avec une perceuse en prenant les
10 trous placés sur la base de l'élévateur comme
référence. Introduire les chevilles expansibles M12
dans les trous et fixer solidement la base au sol.
Installer ensuite définitivement le pupitre de commande
de la centrale en procédant comme suit:
•
Placer définitivement le pupitre de commande de
l'élévateur dans la position voulue.
•
Dévisser les vis qui se trouvent sur le couvercle
métallique du pupitre, enlever le pupitre de la centrale
de commande et le placer en lieu sûr (voir la figure
au-dessous).
•
Enlever le bouchon en métal du réservoir et mettre
celui en plastique muni d'une jauge de niveau.
•
Remettre le couvercle métallique du pupitre sur la
centrale de commande.
du
3.2.1. raCCOrDEMENT DU CIrCUIT
PNEUMaTIQUE
Procéder comme suit pour effectuer le raccordement du
circuit pneumatique de l'élévateur:
•
Extraire le tuyau en Rilsan pour l'air comprimé. Une
des extrémités du tuyau est déjà reliée au pupitre.
L'autre extrémité est munie d'un raccord rapide mâle
à visser au raccord du circuit de distribution de l'air
comprimé.
