SECCIÓN 7
INSTaLaCIONES
7 INSTaLaCIONES DEL ELEVaDOr
El MULTIBENCH tiene un funcionamiento electrohidráulico. La fuente principal de energía es eléctrica y es suministrada
por la red de distribución existente en el taller donde se instala el equipo. El sistema de potencia que permite el
funcionamiento del elevador es oleodinámico y cuenta con una bomba de engranajes.
El sistema de potencia que permite el funcionamiento del codal de tiro del elevador es oleodinámico y es provisto por
una bomba oleoneumática de pistón, que es alimentada por aire comprimido provisto por la instalación de distribución
del taller o por una unidad de acumulación externa (no provista).

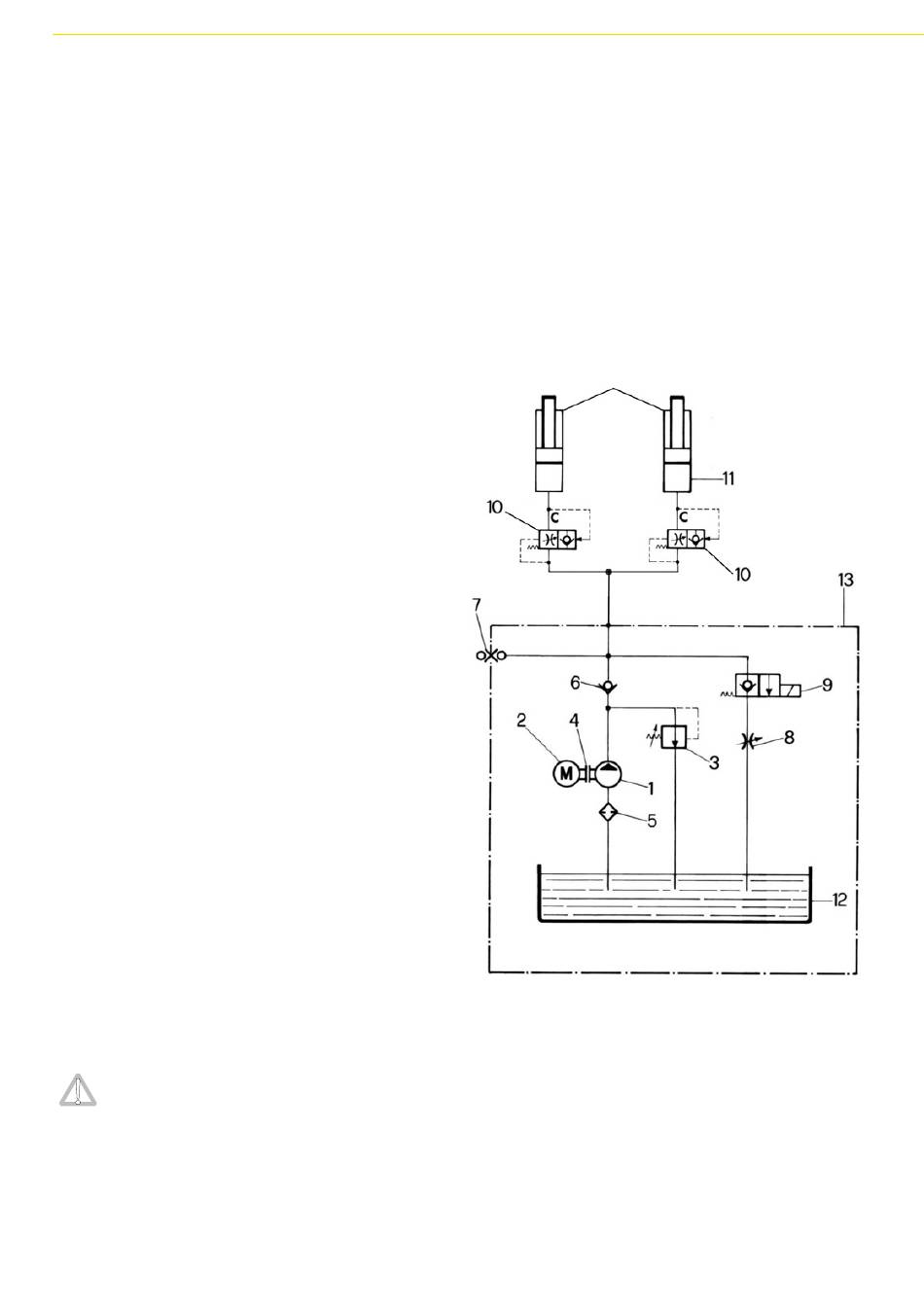

7.1 ESQUEMa OLEODINÁMICO DEL ELEVaDOr
El esquema funcional de la instalación oleodinámica del
MULTIBENCH se compone de un circuito constituido
fundamentalmente por:
1)
Bomba con engranajes para el accionamiento del
elevador.
2)
Motor eléctrico trifásico.
3)
Válvula limitadora de presión principal.
4)
Junta de acoplamiento motor-bomba.
5)
Filtro de aspiración.
6)
Válvula unidireccional.
7)
Toma rápida para manómetro.
8)
Válvula de regulación del flujo.
9)
Electroválvula 2 vías / 2 posiciones para el mando de
subida - bajada.
10) Válvula de bloqueo de seguridad (contra la ruptura de
la tubería).
11) Pareja de gatos a simple efecto para el accionamiento
del elevador.
12) Depósito de la centralita.
13) Centralita electrohidráulica.
• FUNCIONAMIENTO
Accionando el mando de subida, el motor eléctrico (2)
pone en rotación la bomba (1), el aceite en presión es
enviado a las cámaras de los pistones de la pareja de
gatos (11), pasa por la válvula de bloqueo (10), levantando
la plataforma móvil.
Cuando se desea bajar el elevador, se acciona la
electroválvula (9), que pone en comunicación el conducto
principal con la descarga, permitiendo así al aceite defluir
hacia el depósito (12).
La válvula reguladora de flujo (9) se encarga de controlar
el flujo del aceite que sale de los gatos, manteniendo en tal
modo la velocidad de bajada dentro de los límites previstos
por el Constructor.
La válvula limitadora de presión principal (3) impide a la
presión superar el valor establecido por el Constructor. La
válvula limitadora no debe ser forzada por ningún motivo:
¡aDVErTENCIa!|
válvula limitadora provoca graves daños al
MULTIBENCH: SPaNESI S.p.a. declina toda
responsabilidad por daños provocados a
personas, animales o cosas, debidos a la
manumisión de la válvula.
La
manumisión
de
iMinibench Maxi
