pressione di lavoro ad un valore max di 8 bar.
•
El equipo eléctrico normalmente está predispuesto
para funcionar a una tensión de 400 voltios, frecuencia
de 50 Hercios.
•
Controlar el cuadro de distribución que tendrá que
alimentar la centralita: el mismo debe contar con tres
válvulas fusibles e interruptor.
¡PELIGrO!
Está
instalación
eléctrica
conductores de la instalación de distribución
del taller: una avería en la instalación de
distribución puede provocar daños graves al
operador y daños irreparables a la centralita
de mando.
3.2 PUESTa EN FUNCIONaMIENTO DEL
ELEVaDOr
Retirar el MULTIBENCH del almacén o del lugar donde fue
depositado después del transporte, con un montacargas.
El elevador se debe depositar en proximidad de la zona
dónde tendrá que obrar. Con el objetivo de evitar errores
es oportuno señalar antes en el suelo, en correspondencia
de la zona elegida para ubicar el elevador, el perfil del
mismo.
Sacar las rejillas y el embalaje con extremo cuidado y
proceder al posicionamiento del elevador en el siguiente
modo:
¡aDVErTENCIa! antes de iniciar a trabajar,
limpiar y quitar todo obstáculo de la zona de
instalación. La zona debe ser delimitada a tal
propósito, alejando los no encargados. Se
debe controlar la integridad y la idoneidad de
los medios a disposición.
•
Llevar el montacargas en proximidad de la caja que
contiene el sistema de tiro, enhebrar las horquillas
I

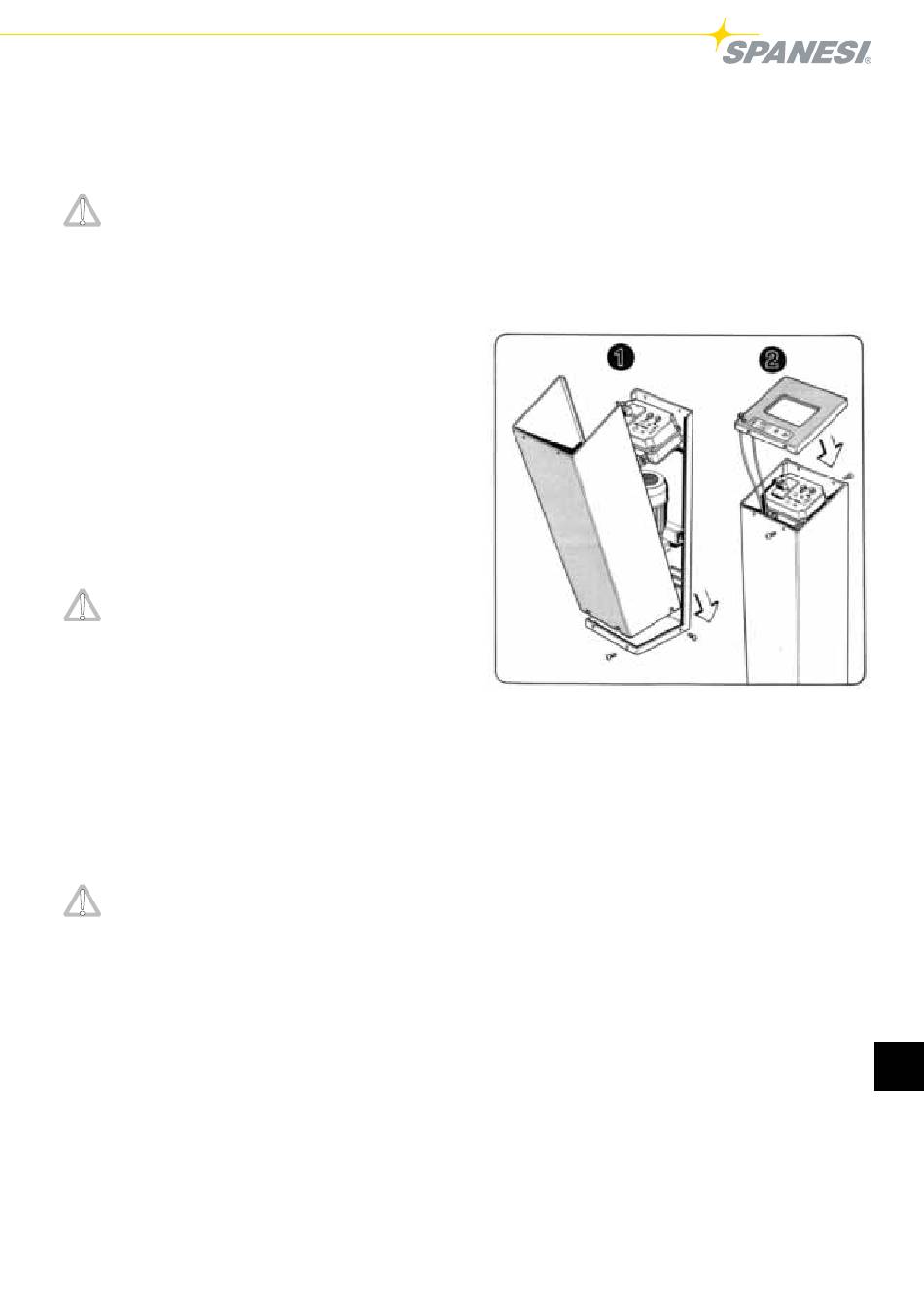

FIGURA 9 VITI DI FISSAGGIO PULPITO DI COMANDO
entre la parte inferior del elevador y la caja, en el
espacio sacado entre la base del elevador y los dos
cuartones de madera predispuestos por el constructor.
•
Alzar lentamente el elevador de la caja y apoyarlo
GB
FIGURE 9 CONTROL CONSOLE FIXING SCREWS
en el piso, en la zona prevista para la puesta en
funcionamiento.
¡aDVErTENCIa!
F
FIGURE 9 VIS QUI FIXENT LE PUPITRE DE COMMANDE
peligrosidad, tiene que ser realizadas por
personal experto y responsable. Para el empleo
del montacargas es obligatorio atenerse a
las normas de seguridad previstas por la
D
ABBILDUNG 9 BEFESTIGUNGSSCHRAUBEN STEUERKONSOLE
legislación en vigor en el País en que se utiliza
la máquina. No aparcarse en el radio de acción
del montacargas.
E
FIGURA 9 TORNILLO DE FIJACIÓN PUPITRE DE MANDO
•
En dos personas retirar el cuadro de mando de la
plataforma superior del elevador y apoyarla a cierta
distancia del elevador en posición segura.
•
Conectar el cable de alimentación del cuadro de
mando al cuadro de distribución eléctrica predispuesto
en el taller.
•
Accionar el mando de subida (ver SECCIÓN 4 -
INSTRUCCIONES DE UTILIZACIÓN) lo suficiente y
levantar de unos 50 cms la plataforma móvil superior
en modo de poder trabajar cómodamente en la base
para introducir los tacos de anclaje al suelo.
prohibido
conectar
directamente
a
Esta
operación,
por
•
Taladrar con una punta de taladro el suelo, utilizando
como traza los 10 agujeros situados en la base del
elevador. Introducir en los agujeros los tacos de
expansión M12 y fijar sólidamente la base al suelo.
Posicionar definitivamente el cuadro de mando y la
centralita en el modo siguiente:
•
Colocar en modo definitivo el cuadro de mando del
la
elevador en la posición establecida.
los
•
Destornillar los tornillos puestos en la base de la
envoltura mecánica del cuadro, sacar el cuadro de la
centralita de mando y ponerlo en un lugar seguro.
FIGURA 5
•
Quitar el tapón metálico del depósito y sustituirlo con
el de plástico, que cuenta con una varilla de medición
de nivel.
•
La envoltura metálica del cuadro debe ser vuelta a
introducir en la centralita de mando.
3.2.1. CONEXIÓN DE La INSTaLaCIÓN
NEUMÁTICa
Para efectuar la correcta conexión de la instalación
su
neumática del elevador proceder en el siguiente modo:
•
Extraer la tubería de rilsan del aire. Una de las
extremidades de la tubería ya está conectada al
cuadro.
La otra extremidad está dotada con un enganche
rápido montado en la tubería con un empalme con
filete macho conectado para atornillar al empalme de
la instalación de distribución del aire comprimido.
