aBSCHNITT 7
SYSTEME
7 SYSTEME DES HEBErS
Betrieben wird die MULTIBENCH elektrohydraulisch. Die Hauptenergiequelle ist Elektrizität, die von über das in der
Werkstatt gegebene Stromnetz geliefert wird. Das Leistungssystem, das den Heberbetrieb ermöglicht, ist ölhydraulisch
und wird über eine Zahnradpumpe geliefert. Das Leistungssystem, das die Zugstrebe des Hebers betreibt, ist
ölhydraulisch und wird über eine ölpneumatische Kolbenpumpe geliefert. Diese wird über das in der Werkstatt bestehende
Pressluftanlage oder über einen externen Pressluftspeicher (nicht mitgeliefert) gespeist.
7.1 ÖLHYDraULIKPLaN DES HEBErS

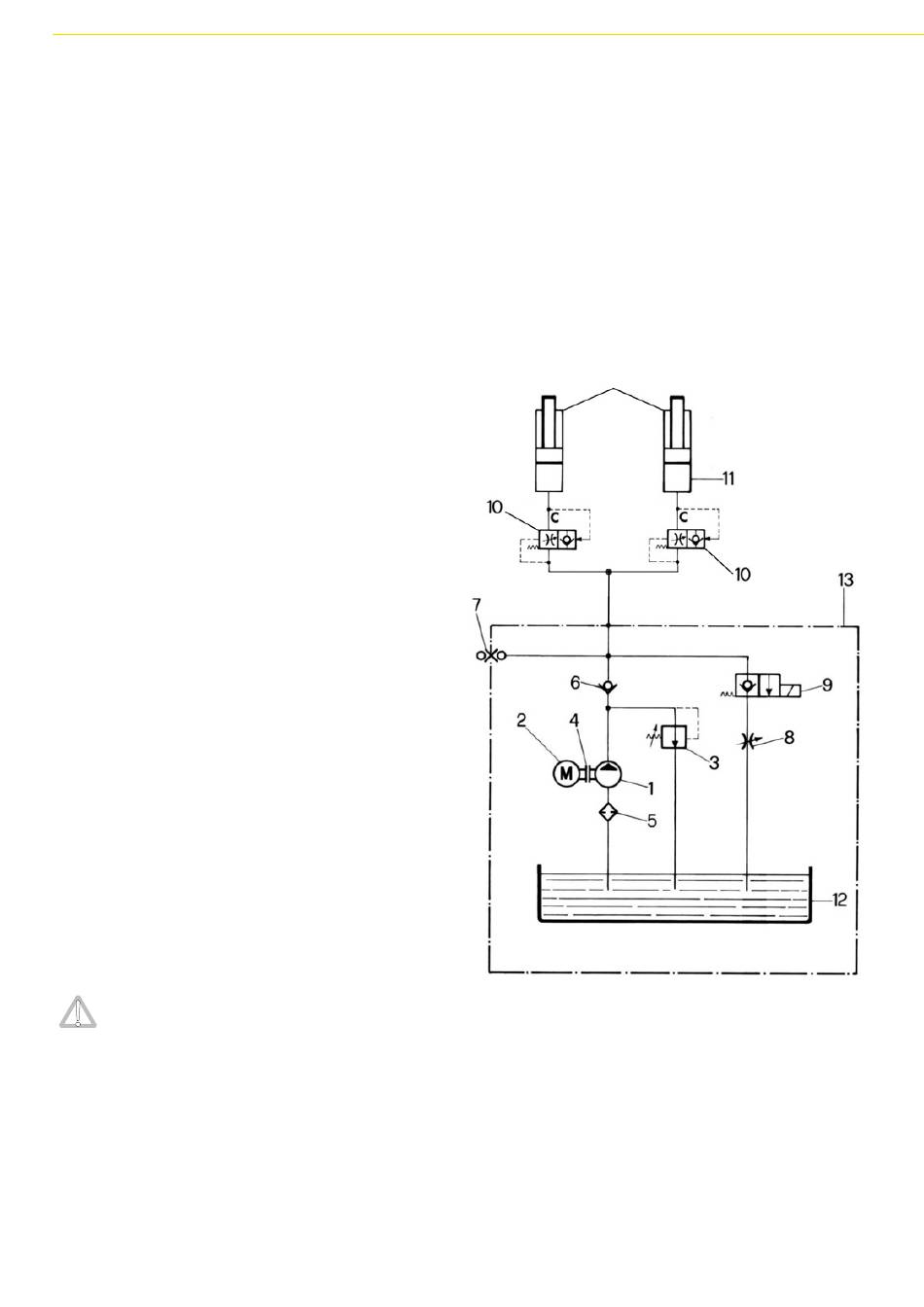

Die Ölhydraulik der MULTIBENCH umfasst einen Kreis,
grundsätzlich bestehend aus:
1)
Zahnradpumpe zur Hebersteuerung.
2)
Dreiphasen-Elektromotor.
3)
Überdruck-Hauptventil.
4)
Verbindungsteil Motor-Pumpe.
5)
Absaugfilter.
6)
Einwege-Ventil.
7)
Schnappanschluss Druckschalter.
8)
Flussreglerventil.
9)
2
Wege-/2Positions-Ventil,
Abwärtsbewegung.
10) Sicherheitssperrventil (Schutz gegen Leitungsbruch).
11) Hebebock-Paar mit Einfachwirkung Heber- Steuerung.
12) Aggregat-Tank.
13) elektrohydraulisches Aggregat.
• BETRIEB
Bei Betätigen der Aufwärtsbewegung wird über den
Elektromotor (2) die Pumpendrehung (1) aktiviert, das
unter Druck stehende Öl wird zu den Kolbenkammern des
Hebebock-Paars (11) geleitet, durchläuft das Sperrventil
(10) und hebt so die bewegliche Plattform. Heruntergelassen
wird der Heber durch Aktivieren des Elektroventils (9), das
die Hauptleitung mit dem Ablass verbindet. Das Öl kann
so in den Tank (12) fließen. Das Flussreglerventil (8) regelt
den den Fluss des von den Hebeböcken kommenden Öls,
wobei so die Abwärtsgeschwindigkeit innerhalb der vom
Hersteller vorgesehenen Grenzwerten gehalten werden
kann. Das Überdruck-Hauptventil (3) verhindert das
Überschreiten des vom Hersteller festgelegten Wertes.
Das Überdruckventil darf in keiner Weise manipuliert
werden:
HINWEIS!
Das
Überdruckventils verursacht schwerwiegende
Schäden an der MULTIBENCH: SPANESI
S.p.A. übernimmt keinerlei Haftung für durch
Manipulationen am Ventil entstehende Schäden
an Personen,Tieren oder Gegenständen.
