7.2 SCHEMa PNEUMaTICO SOLLEVaTOrE
Lo schema funzionale dell'impianto pneumatico del MULTIBENCH si compone di un circuito costituito essenzialmente
da:
1)
Cilindretto sblocco gancio sicurezza anticaduta.
I

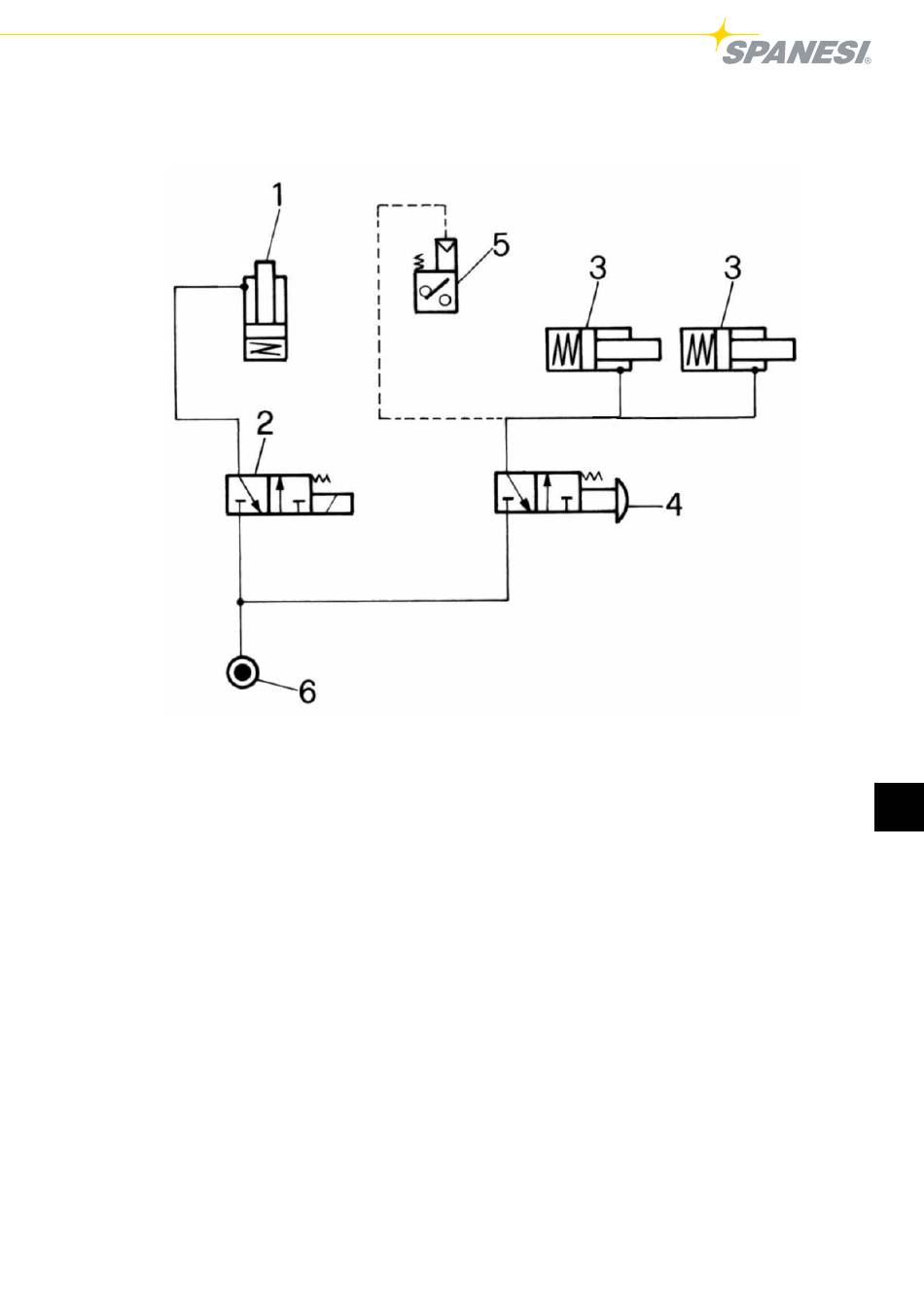

FIGURA 14 SCHEMA PNEUMATICO MINIBENCH-MAXI
2)
Valvola a tre vie a comando automatico per cilindretto
sblocco gancio sicurezza anticaduta.
GB
FIGURE 14 MINIBENCH-MAXI PNEUMATIC DIAGRAM
3)
Cilindretti sblocco nasello braccio di tiro.
4)
Valvola a tre vie a comando manuale per cilindretto
F
FIGURE 14 SCHEMA PNEUMATIQUE DU MINIBENCH-MAXI
sblocco nasello braccio di tiro.
5)
Trasduttore pneumo-elettrico controllo cilindretto
D
ABBILDUNG 14 PNEUMATIK MINIBENCH-MAXI
nasello braccio di tiro
6)
Presa d'aria d'alimentazione.
E
FIGURA 14 ESQUEMA NEUMÁTICO DEL MINIBENCH-MAXI
• FUNZIONAMENTO
Quando si aziona il pulsante di discesa posto sulla consolle
del pulpito di comando, l'aria compressa proveniente dal
regolatore-lubrificatore (non fornito) posto all'ingresso
della linea d'alimentazione (6) viene inviata attraverso la
valvola a tre vie (2) al cilindretto (1) che aziona il gancio
del meccanismo di sicurezza anticaduta, provocando
lo sblocco del gancio. Al rilascio del comando la valvola
mette la condotta dell'aria in comunicazione con lo scarico,
permettendo l'inserimento automatico del gancio sicurezza
per mezzo della molla di richiamo.
Il gruppo regolatore-lubrificatore non viene fornito dal
Costruttore perchè è parte integrante dell'impianto di
distribuzione dell'aria compressa dell'officina.
87
27
Minibench
Maxii
