1.3 GEBraUCHSBESTIMMUNG
Die MULTIBENCH wurde ausschließlich für das Heben
von Fahrzeugen auf die gewünschte Höhe entwickelt
und gebaut, zum Ausführen von Überprüfungen und
Reparaturen an Mechanik oder Karosserie mittels eines
Richtsystems, bestehend aus hydraulischem Zugarm.
Diese Arbeiten müssen unter Einhaltung der am vom
Hersteller auf dem Geräteschild vorgesehenen Grenzwerte
für die Tragkraft ausgeführt werden.
Der Heber eignet sich nicht zum Befördern von
Personen.
HINWEIS! Der Gebrauch der MULTIBENCH
für das ausführen von arbeiten oder einen
Zweck, die nicht den im Handbuch angeführten
Angaben entsprechen, ist als unzulässig zu
betrachten und somit verboten.
1.4 BESCHrEIBUNG DES HEBErS
MULTIBENCH setzt sich
aus einer beweglichen Plattform aus geschweißtem
Stahlblech, die mithilfe eines Paares ölhydraulischer
Hebeböcke mit einfacher Wirkung angehoben wird, die
einen Mechanismus aus einem Kipphebel und einem
Pleuelpaar steuern, die die Scherenheberarme betätigen.
In den Abbildungen 1A, 1B und 1C sind die Maße des
Hebers aufgeführt.

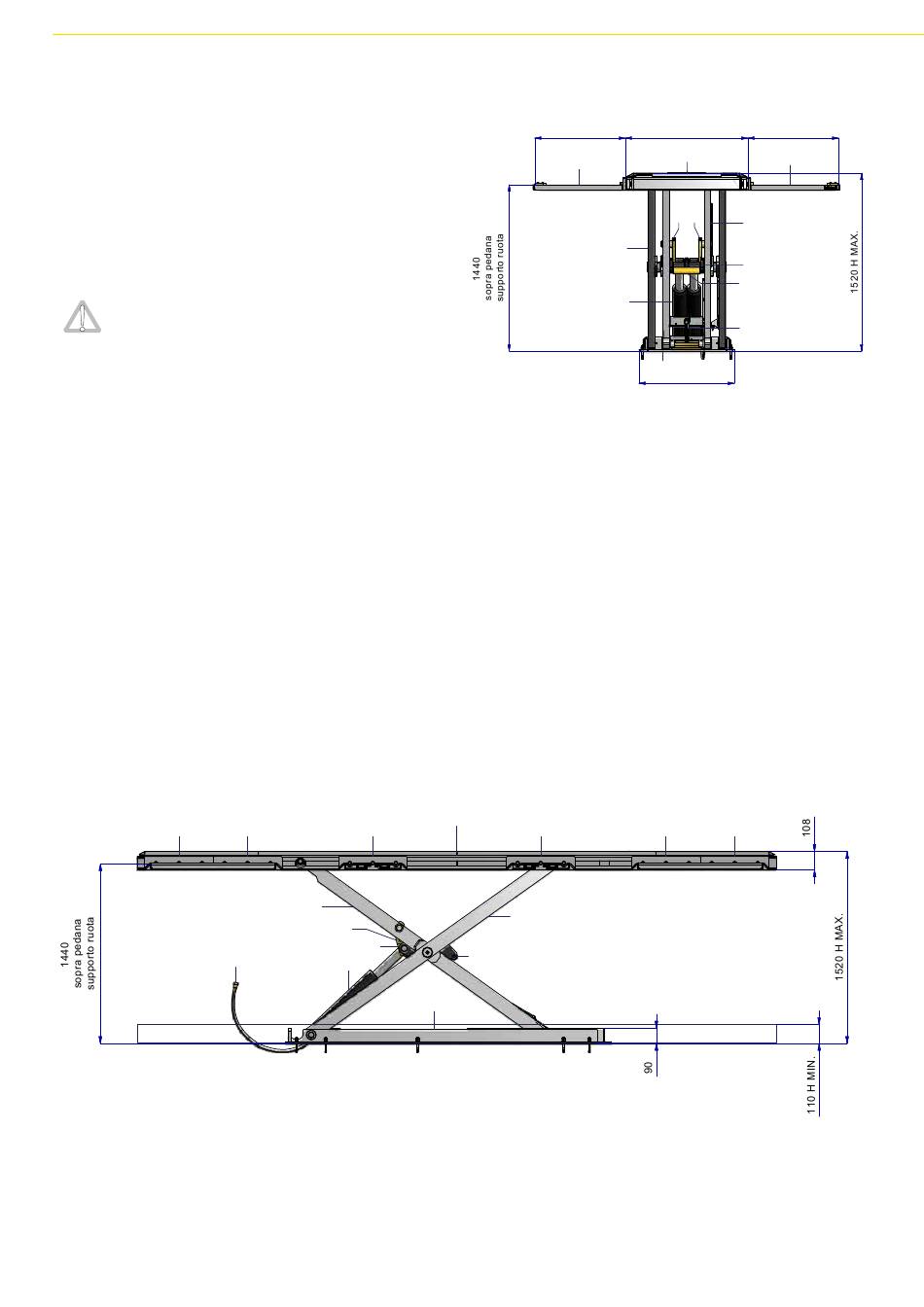

ABBILDUNG 1A: Seitenansicht des Hebers.
