SECTION 7
INSTaLLaTIONS
7 INSTaLLaTIONS DE L'ELEVaTEUr
Le MULTIBENCH fonctionne de façon électro-hydraulique. L'énergie électrique est fournie par le réseau de distribution
existant dans l'atelier où l'appareil est installé. Les systèmes de puissance hydrauliques permettant de faire fonctionner
l'élévateur et le bras de tirage sont fournis respectivement par une pompe à engrenages et par une pompe oléopneumatique
à piston, alimentée par l'air comprimé du circuit de distribution de l'atelier ou par une unité d'accumulation externe (qui
n'est pas fournie).

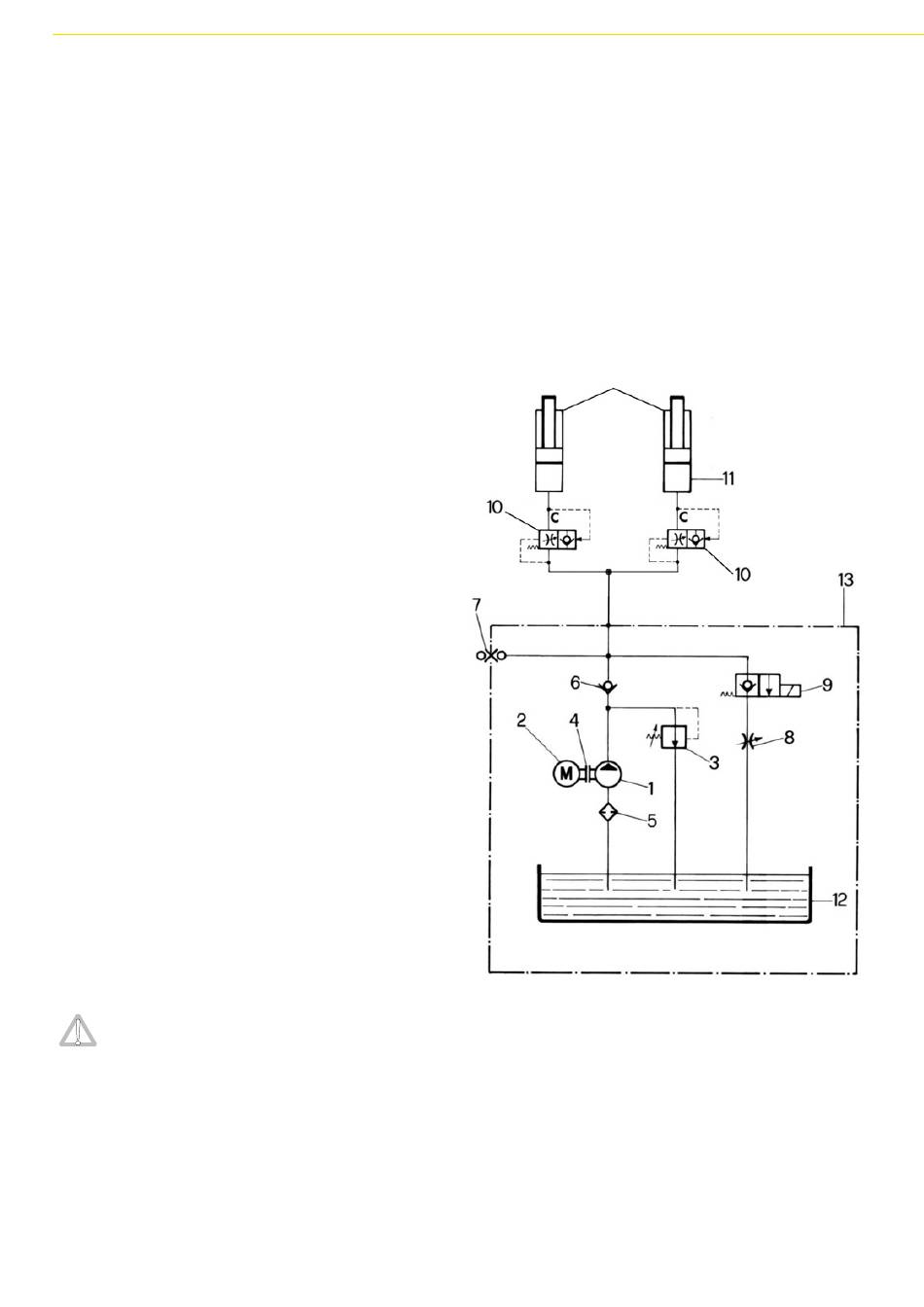

7.1 SCHEMa HYDraULIQUE DE L'ELEVaTEUr
Le schéma fonctionnel du système hydraulique du
MULTIBENCH se compose d'un circuit comprenant les
éléments suivants:
1)
Pompe à engrenages commande élévateur.
2)
Moteur électrique triphasé.
3)
Soupape principale de limitation de la pression.
4)
Joint d'accouplement moteur/ pompe.
5)
Filtre d'aspiration.
6)
Soupape unidirectionnelle.
7)
Prise rapide pour manomètre.
8)
Soupape de réglage du flux.
9)
Electrovanne 2 voies /2 positions, commande montée/
descente.
10) Soupape de blocage de sécurité (contre la rupture du
tuyau).
11) Deux vérins à simple effet qui commandent l'élévateur.
12) Réservoir centrale.
13) Centrale électro-hydraulique.
• FONCTIONNEMENT:
Quand l'opérateur actionne la commande de montée, le
moteur électrique (2) fait tourner la pompe (1), l'huile sous
pression est envoyée aux chambres des pistons des deux
vérins (11), elle passe par la soupape de blocage (10) en
soulevant la plate-forme mobile.
Pour
faire
descendre
l'électrovanne (9) qui fait communiquer le conduit principal
avec le système d'évacuation en permettant ainsi à l'huile
de s'écouler dans le réservoir (12).
La soupape de réglage du flux (8) contrôle l'écoulement
de l'huile qui sort des vérins en maintenant ainsi la vitesse
de descente dans les limites prévues par le Constructeur.
La soupape principale de limitation de la pression (3)
empêche à la pression de dépasser la valeur fixée par le
Constructeur. N'altérer en aucun cas cette soupape.
aTTENTION!ialtérer
limitation provoque de graves dommages
au MULTIBENCH: SPaNESI S.p.a. décline
toute responsabilité pour les dommages aux
personnes, aux animaux ou aux choses dus à
l'altération de cette soupape.
l'élévateur,
commander
la
soupape
de
iMinibench Maxi
