1.3 CONDIZIONI D'IMPIEGO
Il MULTIBENCH è una macchina progettata e costruita
esclusivamente per il sollevamento di veicoli all'altezza
desiderata per effettuare le ispezioni e le operazioni di
riparazione alla meccanica o alla carrozzeria del veicolo
stesso mediante un sistema di raddrizzatura costituito da
un braccio di tiro idraulico.
Le operazioni devono essere effettuate entro il limite di
portata previsto nella targhetta del Costruttore.
La macchina non è idonea al sollevamento delle
persone:
aVVErTENZa! L'utilizzo del MULTIBENCH
per effettuare lavorazioni o usi diversi da
quelli indicati nel presente libretto deve
essere considerato improprio ed è quindi
tassativamente vietato.
1.4 DESCrIZIONE SOLLEVaTOrE
Il MULTIBENCH è costituito essenzialmente da una
piattaforma mobile in lamiera di acciaio saldato, che viene
sollevato per mezzo di una coppia di martinetti oleodinamici
a semplice effetto, che comandano un meccanismo
costituito da un bilanciere e da una coppia di bielle che
muovono le leve del meccanismo a pantografo.

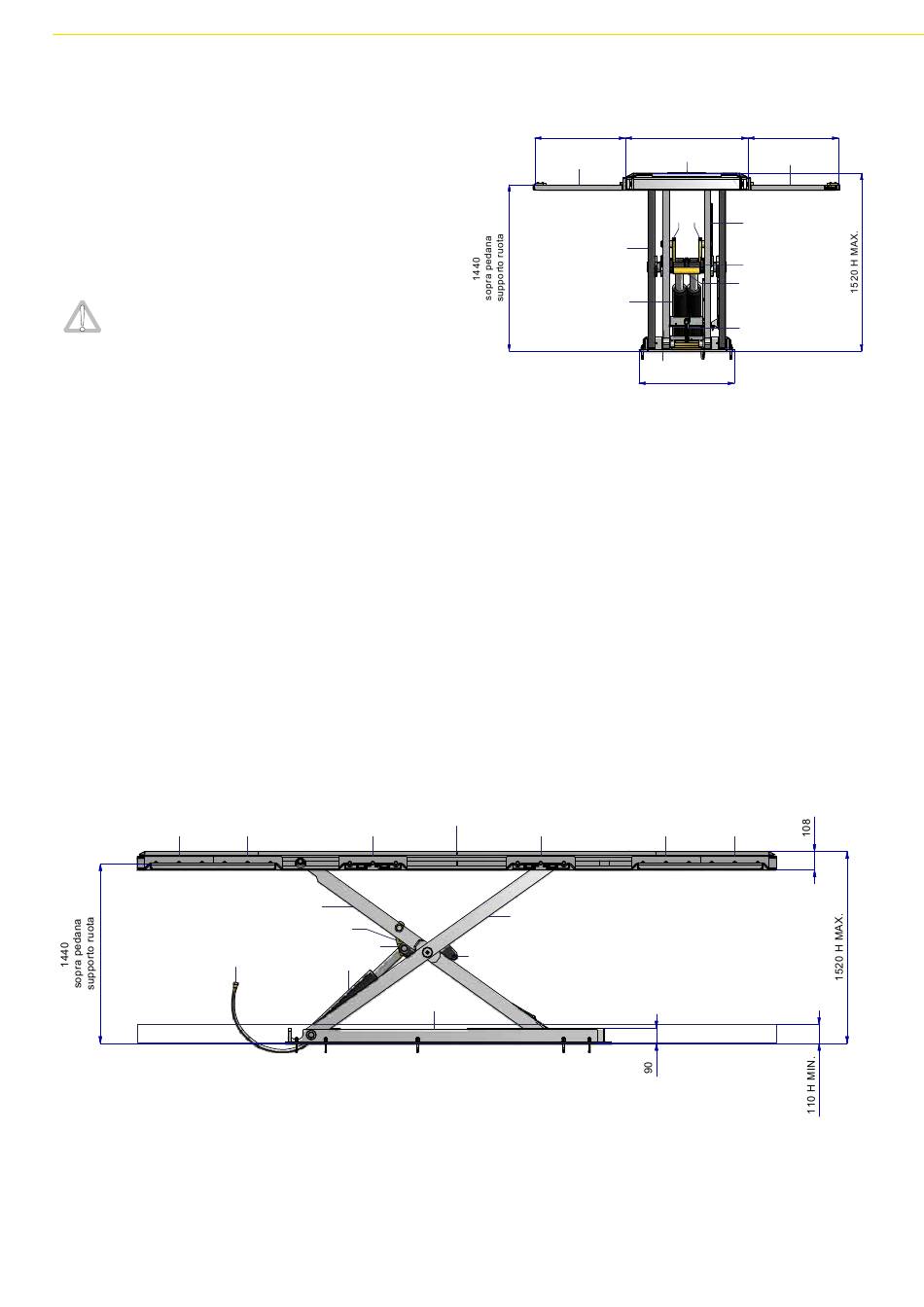

Nelle figure 1A, 1B e 1C vengono riportate le dimensioni di
ingombro del sollevatore.
FIGURA 1A: Vista laterale del sollevatore
1
1
1
5
9
3
51
11
1
FIGURA 1B: Vista frontale del sollevatore.
570
1
1
1
1
2
1
1
4
1
16
6
1
570
1
1
8
770
570
2
9
8
5
4
3
16
11
53
6
600
1
1
770
570
1910
1
1
1
1
2
1
1
1
