Las partes principales del elevador son (figura 2):
1)
Tarima rebajada
2)
Plataforma
3)
Balancín
4)
Palanca externa
5)
Palanca interna
6)
Base
7)
Tope de seguridad
8)
Biela balancín izqda.
9)
Biela balancín dcha.
11) Gato oleodinámico
16) Casquillo rodillo balancín
51) Tubo R7 TA ¼ L=5000 FD+FD
53) Cilindrito neumático mando gancho seguridad
La estructura armazón base (6 - Figure 2), a la que se
transmiten todos los esfuerzos, está constituida por una
estructura soldada de acero a la que han sido aplicados
soportes y las guías de desplazamiento de las ruedas
corredizas de los brazos del pantógrafo y los retenes del
gancho de seguridad.
La plataforma móvil superior (2) está constituida por una
estructura soldada de acero, preparada expresamente
para recibir los soportes de acoplamiento de cuatro tarimas
rebajadas (1), cuya función es sujetar los tampones, si
están previstos en el paquete adquirido, o las mordazas
para el bloqueo del revestimiento del vehículo cuando se
tiene intención de utilizar el brazo de tiro y para recibir
los soportes de acoplamiento de cuatro tarimas soporte
ruedas (1) para efectuar la elevación del vehículo.
El sistema de levantamiento está constituido por una
pareja de gatos oleodinámicos (11) a simple efecto, que
son accionados por la bomba a engranajes de la centralita
electrohidráulica.
La pareja de gatos va a actuar sobre un mecanismo,
constituido por un balancín (3) y una pareja de bielas (8-9),
que gobiernan el movimiento de los brazos del pantógrafo
(4-5).
Las maniobras de subida y bajada del elevador vienen
1
efectuadas a través del aceite en presión que es
provisto por la bomba a engranajes accionada por
un motor eléctrico, montados ambos en la centralita
1
electrohidráulica, establecida dentro de un cuadro de
mando, situado a distancia de seguridad del elevador.
1
El circuito oleodinámico, que permite los movimientos
de salida o regreso de los tallos de la pareja de gatos de
levantamiento (11), está dotado con una válvula limitadora
de presión y una válvula de bloqueo de seguridad contra la
ruptura de las tuberías flexibles (51). Los cables eléctricos
1
que conectan el elevador al cuadro de mando y las
tuberías flexibles que llevan el aceite y el aire comprimido
1
al elevador están alojados bajo una chapa protectora.
El mantenimiento en posición de la parte superior del
1
elevador está garantizado por un sistema de seguridad
constituido
por
un
gancho
automáticamente por un cilindro neumático, que se
encuentra, durante la bajada del elevador, con una serie
de bloques de acero soldados a la lámina de la base.
570
770
570
2
1
1
9
8
5
4
3
16
11
53
6
600
1
1
1
2
1
1
1
móvil
(7),
gobernado
570
770
570
1910
11

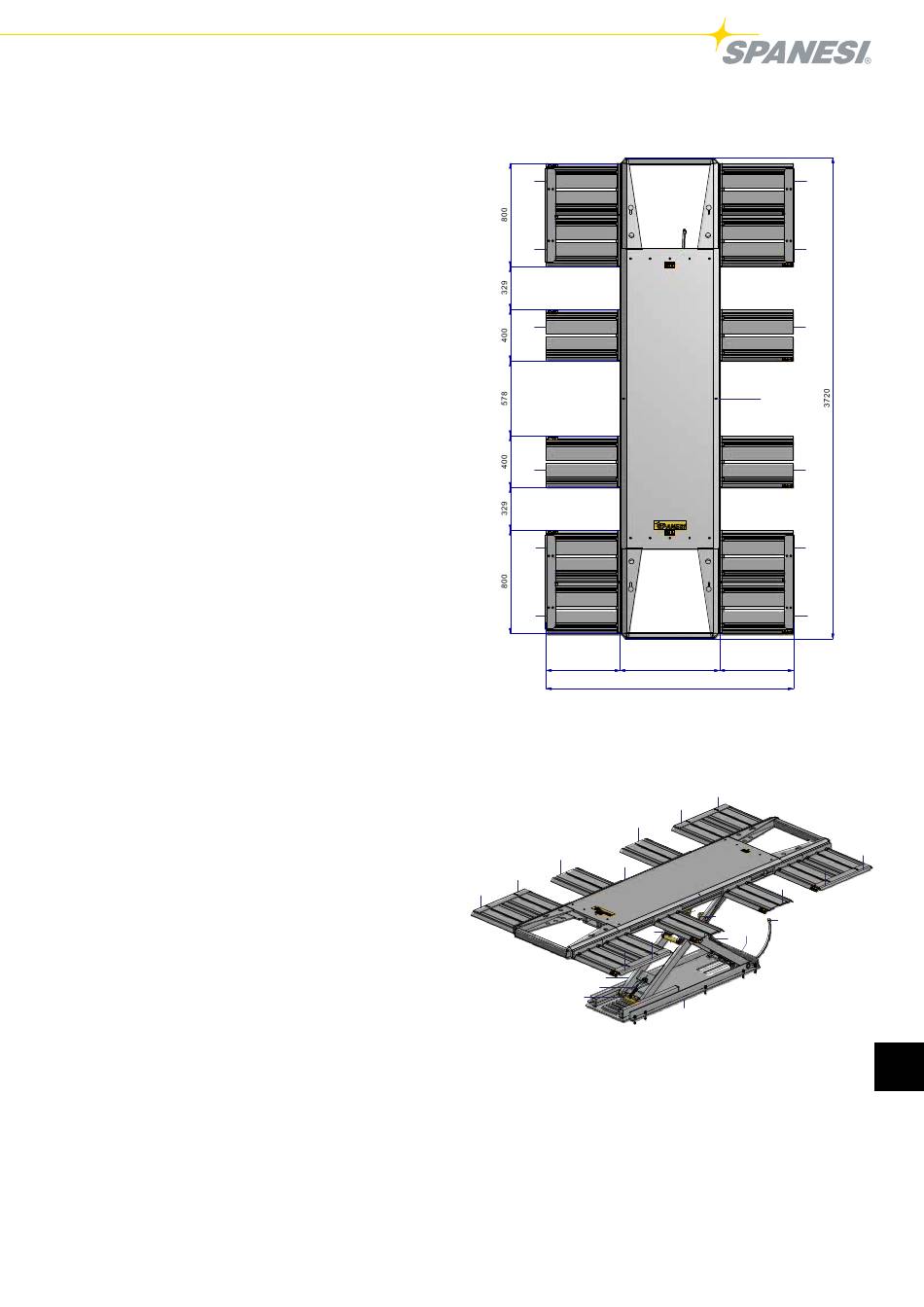

FIGURA 1C: Vista desde arriba del elevador.
1
1
1
1
1
1
1
1
570
5
9
51
11
FIGURA 2: Perspectiva del elevador
1
2
1
1
1
5
53
7
171
16
53
6
600
1
2
1
1
2
1
1
1
1
770
570
4
1910
3
16
6
1
1
1
1
9
8
51
1
3
4
1
11
16
6
-
