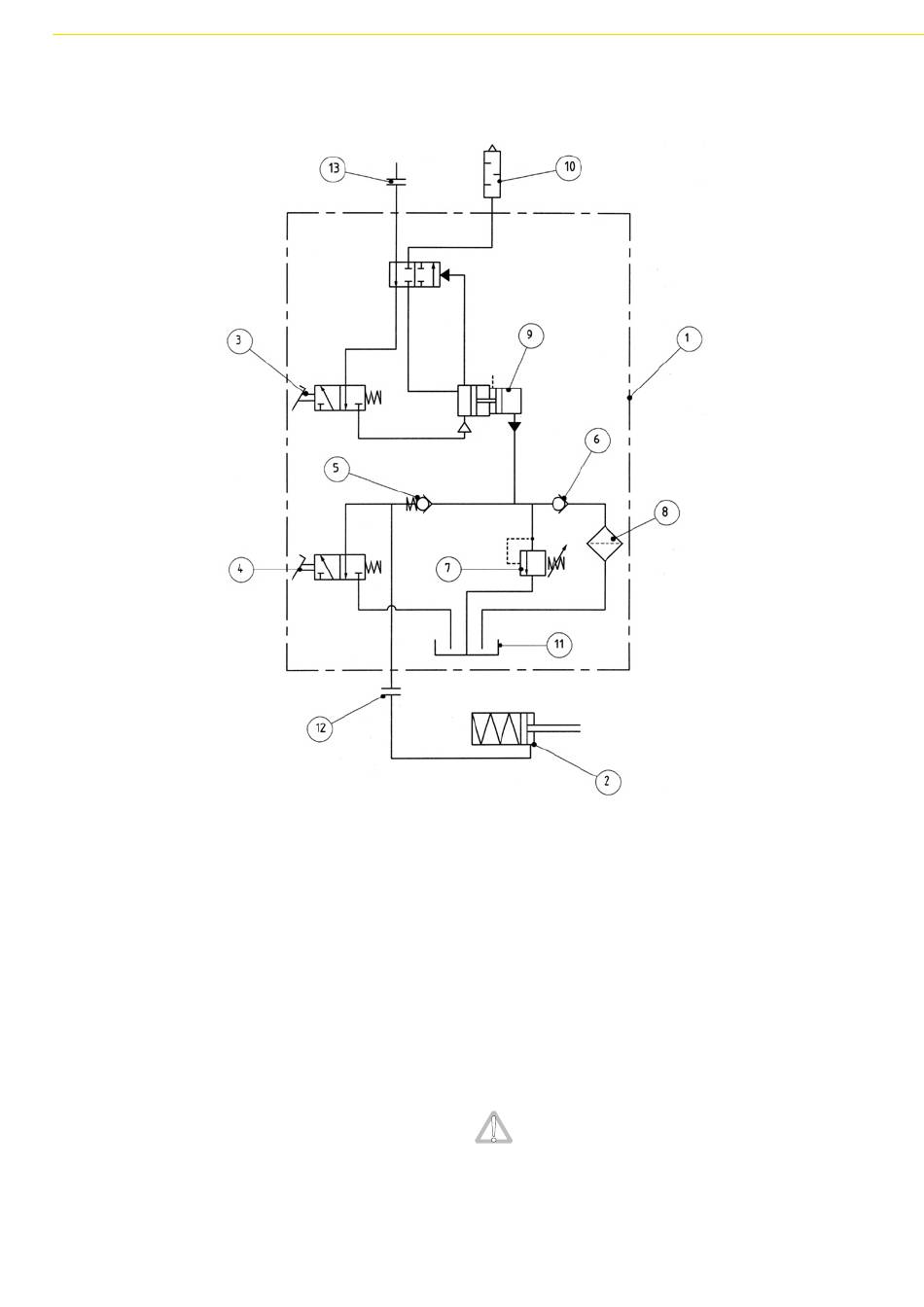

7.3.ESQUEMa OLEONEUMÁTICO DEL BraZO DE TIrO
El esquema funcional de la instalación oleoneumática del brazo de tiro está compuesto principalmente por:
1)
Bomba oleoneumática para el codal de tiro.
2)
Cuerpo del pistón de tiro.
3)
Válvula neumática de accionamiento de la puesta en
tiro del codal.
4)
Válvula de accionamiento de liberación del tiro.
5)
Válvula de retención.
6)
Válvula unidireccional.
7)
Válvula limitadora de presión.
8)
Filtro de aceite.
9)
Cuerpo de la bomba.
10) Silenciador de aire.
11) Depósito del aceite de la bomba oleoneumática.
12) Conexión auxiliar de utilización de aceite.
13) Toma de aire comprimido de alimentación.
• FUNCIONAMIENTO:
pisando el pedal (3) situado en la bomba oleoneumática
(1), el cuerpo de la bomba (9) pone bajo presión el circuito
hidráulico y envía el aceite bajo presión a la cámara del
pistón de tiro (2), que pone el codal bajo tensión. Cuando
se desea descargar el tiro, pisar el pedal en sentido
contrario (4), lo que pone en comunicación el conducto
principal con la descarga de la bomba, permitiendo así al
aceite fluir hacia el depósito (11).
Si no existe presión, el pistón volverá a la posición de
reposo por efecto de la acción del resorte interno.
La válvula limitadora de presión principal (7) impide a la
presión superar el valor establecido por el Constructor. La
válvula limitadora no debe ser forzada:
¡aDVErTENCIa! La manumisión de la válvula
limitadora provoca graves daños al codal de
tiro y al MULTIBENCH: SPaNESI S.p.a. declina
toda responsabilidad por daños provocados
a personas, animales o cosas, debidos a la
manumisión de la válvula.
