3.3.3 Anschluss und EMV-Richtlinien

Verlegen Sie zur wirkungsvollen Störunterdrückung keine Leistungsund Steuerkabel gemeinsam in
einem Kabelkanal.
Verlegen Sie das Motorkabel in einem metallischen Kabelkanal, um Störstrahlungen zu vermeiden.
Erden Sie das Motorkabel beidseitig – also auf der Frequenzumrichterund der Motorseite –, um
Störstrahlungen effektiv zu unterdrücken. Die Verbindungen sollten so kurz wie möglich sein.
Motorund Signalkabel anderer Steuerkomponenten müssen mindestens 30 cm entfernt sein. Der
Frequenzumrichter I2DU verfügt über ein integriertes EMV-Filter der Klasse A für die erste
Umgebung, eingeschränkte Erhältlichkeit (Kategorie C2).
Für manche Anwendungen in Wohngegenden ist ein optionales externes Filter der Klasse B
(Kategorie C1) erforderlich. Wenden Sie sich in diesem Fall an Ihren Vertriebspartner.

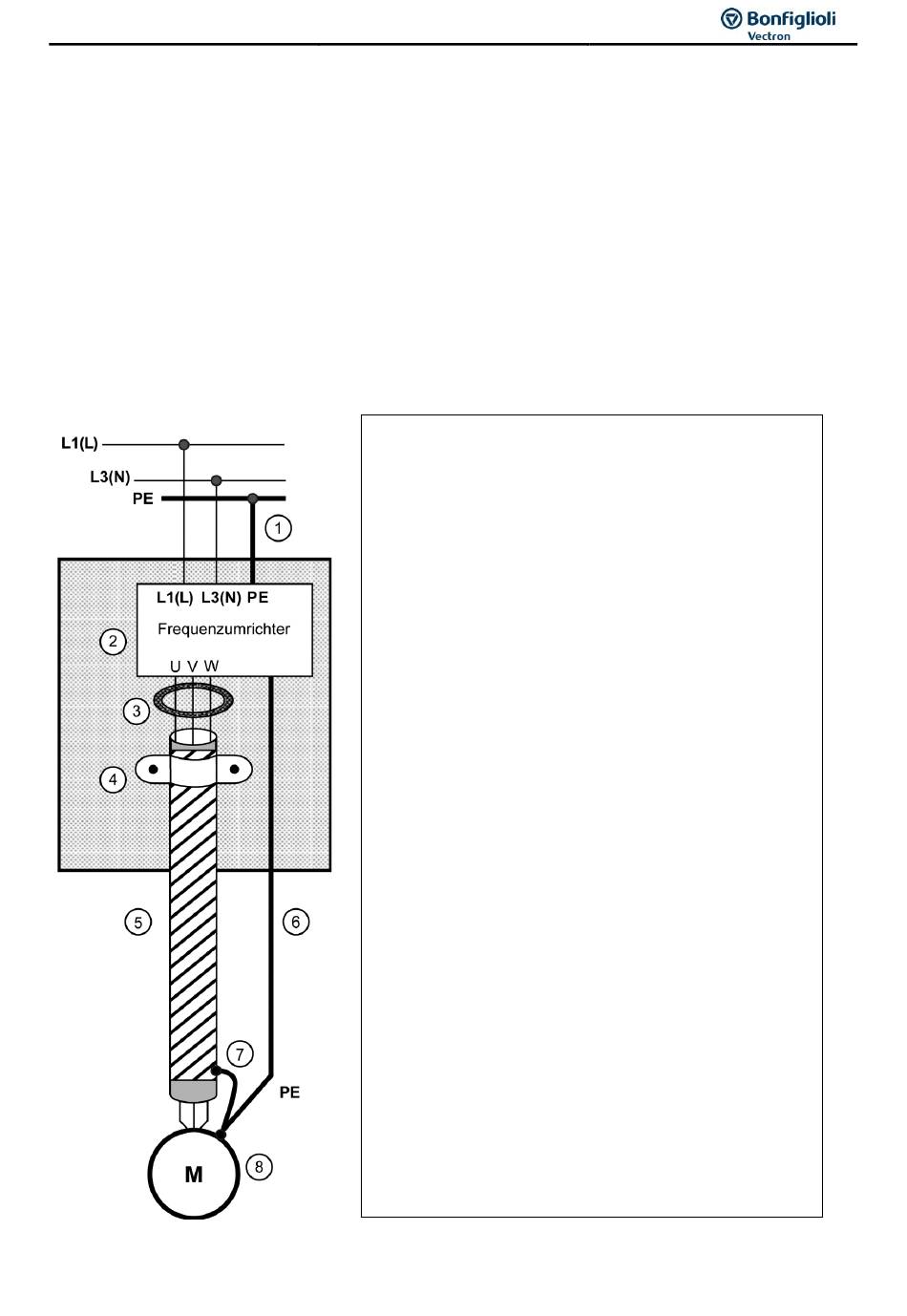

Typischer Anschluss:
1. Schutzleiter
Der Querschnitt des Schutzleiters für Schaltschrank und
Montageplatte muss entsprechend den lokalen
Bestimmungen gewählt werden. Min. 10 mm².
2. Montageplatte. Galvanisierter Stahl (nicht lackiert).
3. Ferritkern/Ausgangsfilter
Ferritkerne können bei langen Motorkabeln zur
Unterdrückung von Störausstrahlungen eingesetzt werden.
Legen Sie drei Windungen des Motorkabels um den
Ferritkern und bringen Sie ihn so nah wie möglich am
Frequenzumrichter an. Ausgangsfilter können zum Schutz
der Motorwicklungen zusätzlich die
Spannungsanstiegsgeschwindigkeit (dU/dt) begrenzen.
4. Die Metallschelle darf nicht mehr als 150 mm vom
Frequenzumrichter entfernt sein.
Hinweis: Werden kein Schaltschrank und keine
Montageplatte verwendet, ist die Abschirmung mittels einer
360°-Verbindung an die Ausgangsklemme PE des
Frequenzumrichters anzuschließen.
Abgeschirmtes 4-adriges Kabel
5.
6. Separates Erdungskabel, außerhalb des Motorkabels mit
einem Abstand von mindestens 100 mm verlegt.
Hinweis: Dies ist die bevorzugte Methode – insbesondere bei
dicken Motorkabeln mit großen Längen.
Ein mehradriges geschirmtes Kabel (3 Adern & Schutzleiter)
kann bei kleinen Leistungen und kurzen Motorleitungen
verwendet werden.
Schließen Sie die Kabelabschirmung mit einer 360°-
7.
Verbindung an und verbinden Sie sie mit der
Erdungsklemme des Motors. Die Verbindung ist so kurz wie
möglich zu halten.
8. Erdungsklemme des Motors (Schutzerde).
