Emv - Hinweise - BONFIGLIOLI ACTIVE CUBE 201 Betriebsanleitung

5.1
Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der
Produktnorm EN 61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriel-
len Anwendungen ausgelegt. Die elektromagnetische Störbeeinflussung muss durch
eine fachgerechte Installation und Beachtung der spezifischen Produkthinweise ver-
mieden werden.
Maßnahmen
•
•
•
•
•
•
Achtung! Die Frequenzumrichter erfüllen die Anforderungen der Niederspannungs-
38
38

EMV - Hinweise

Frequenzumrichter und Kommutierungsdrossel flächig auf einer metallischen
Montageplatte – idealerweise verzinkt, nicht lackiert – montieren.
Auf einen guten Potentialausgleich innerhalb des Systems oder der Anlage acht-
en. Anlagenteile wie Schaltschränke, Stellpulte, Maschinengestelle etc. mit PE -
Leitungen flächig und gut leitend verbinden.
Den Schirm der Leitungen beidseitig großflächig und gut leitend mit Erde verbin-
den (Schirmschelle). Schirmschellen für die Schirmung der Leitungen nah am Ge-
rät montieren.
Den Frequenzumrichter, die Kommutierungsdrossel, externe Filter und weitere
Komponenten über kurze Leitungen mit einem Erdungspunkt verbinden.
Unnötige Leitungslängen und die frei schwebende Verlegung bei der Installation
vermeiden.
Schütze, Relais und Magnetventile im Schaltschrank mit geeigneten Entstörkom-
ponenten versehen.
A
B
C
richtlinie 2006/95/EG und der EMV-Richtlinie 89/336/EWG. Die EMV-
Produktnorm EN 61800-3 bezieht sich auf das Antriebssystem. Die Do-
kumentation gibt Hinweise, wie die anzuwendenden Normen erfüllt wer-
den können, wenn der Frequenzumrichter eine Komponente des Ant-
riebssystems ist. Die Konformitätserklärung ist vom Errichter des Ant-
riebssystems zu erbringen.

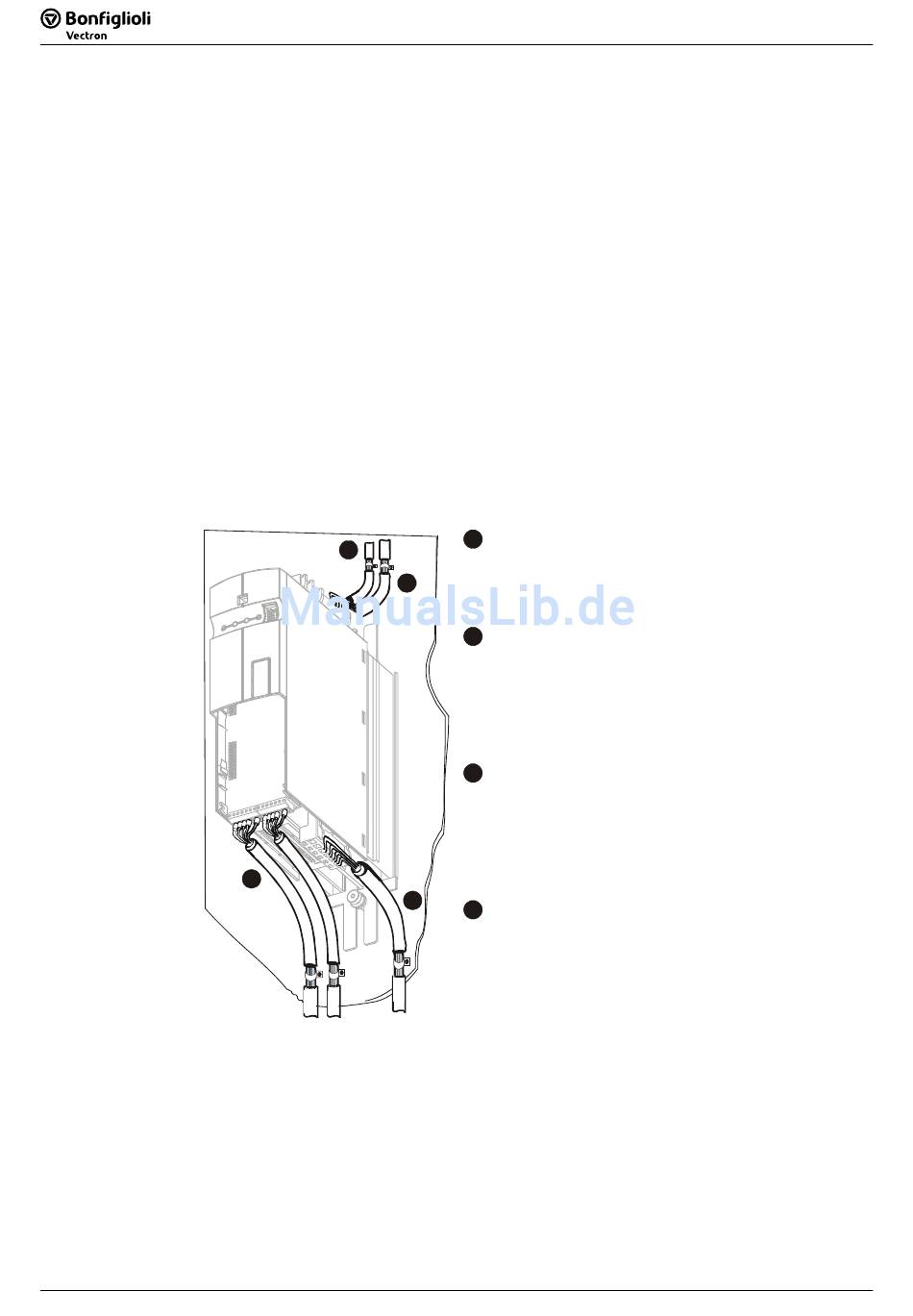

Betriebsanleitung ACU
A
Netzanschluss
Die Netzzuleitung kann beliebig lang sein, jedoch
getrennt von Steuer-, Daten- und der Motorlei-
tung verlegen.
B Zwischenkreisanschluss
Die Frequenzumrichter mit demselben Netzpoten-
tial oder mit einer gemeinsamen Gleichspan-
nungsquelle verbinden. Leitungslängen >300 mm
schirmen und beidseitig mit der Montageplatte
verbinden.
C Steueranschluss
Verlegen Sie die Steuer- und Signalleitungen
räumlich getrennt von den Leistungsleitungen.
Analoge Signalleitungen
Schirmpotential verbinden. Verlegen Sie Geberlei-
tungen getrennt von Motorleitungen.
D
D Motor- und Bremswiderstand
Die geschirmte Motorleitung am Motor mit einer
metallischen PG-Verschraubung und am Fre-
quenzumrichter durch eine geeignete Schirm-
schelle gut leitend mit Erdpotential verbinden.
Die Signalleitung zur Überwachung der Motor-
temperatur von der Motorleitung getrennt verle-
gen. Den Schirm dieser Leitung beidseitig aufle-
gen. Bei Einsatz eines Bremswiderstandes dessen
Anschlussleitung ebenfalls schirmen und den
Schirm beidseitig auflegen.
Betriebsanleitung ACU
einseitig mit dem
