EMV - Hinweise

Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der
Produktnorm EN 61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriel-
len Anwendungen ausgelegt. Die elektromagnetische Störbeeinflussung muss durch
eine fachgerechte Installation und Beachtung der spezifischen Produkthinweise ver-
mieden werden.
Maßnahmen
• Frequenzumrichter und Kommutierungsdrossel flächig auf einer metallischen
Montageplatte – idealerweise verzinkt, nicht lackiert – montieren.
Auf einen guten Potentialausgleich innerhalb des Systems oder der Anlage ach-
•
ten. Anlagenteile wie Schaltschränke, Stellpulte, Maschinengestelle etc. mit PE -
Leitungen flächig und gut leitend verbinden.
Den Schirm der Leitungen beidseitig großflächig und gut leitend mit Erde verbin-
•
den (Schirmschelle). Schirmschellen für die Schirmung der Leitungen nah am Ge-
rät montieren.
• Den Frequenzumrichter, die Kommutierungsdrossel, externe Filter und weitere
Komponenten über kurze Leitungen mit einem Erdungspunkt verbinden.
• Unnötige Leitungslängen und die frei schwebende Verlegung bei der Installation
vermeiden.
Schütze, Relais und Magnetventile im Schaltschrank mit geeigneten Entstörkom-
•
ponenten versehen.
50

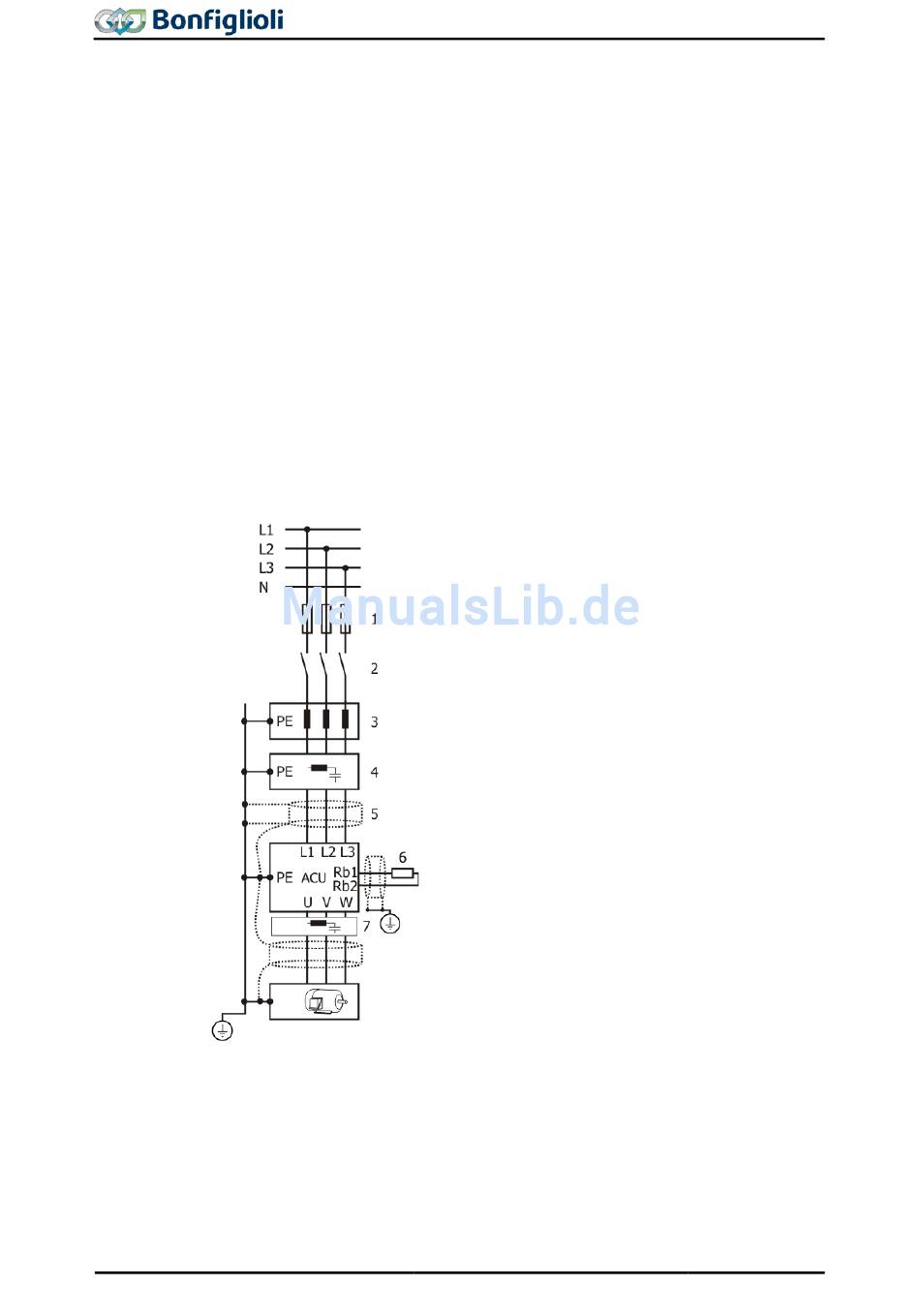

1 Sicherung
2 Leistungsschalter
3 Netzdrossel (optional)
4 Eingangsfilter (optional)
5 Leitungsschirmung
6 Bremswiderstand (optional)
7 Ausgangsfilter (optional)
