Elektrische Installation; Blockschaltbild - BONFIGLIOLI Vectron ACTIVE Bedienungsanleitung

3.3
Gefahr!
• Den Frequenzumrichter vor der Montage oder Demontage des Erweiterungsmo-
duls EM-ENC-05 spannungsfrei schalten und gegen Wiedereinschalten sichern.
• Die Spannungsfreiheit überprüfen.
Gefahr!
3.3.1
A
A 1
A 2
B
C
D
10

Elektrische Installation

Bei Nichtbeachten der folgenden Anweisungen besteht unmittelbare Ge-
fahr mit den möglichen Folgen Tod oder schwere Verletzung durch elekt-
rischen Strom. Des weiteren kann das Nichtbeachten zur Zerstörung des
Frequenzumrichters und/oder des Erweiterungsmoduls führen.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Frei-
schaltung des Frequenzumrichters gefährliche Spannungen führen. Erst
nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskonden-
satoren entladen sind, darf am Gerät gearbeitet werden.

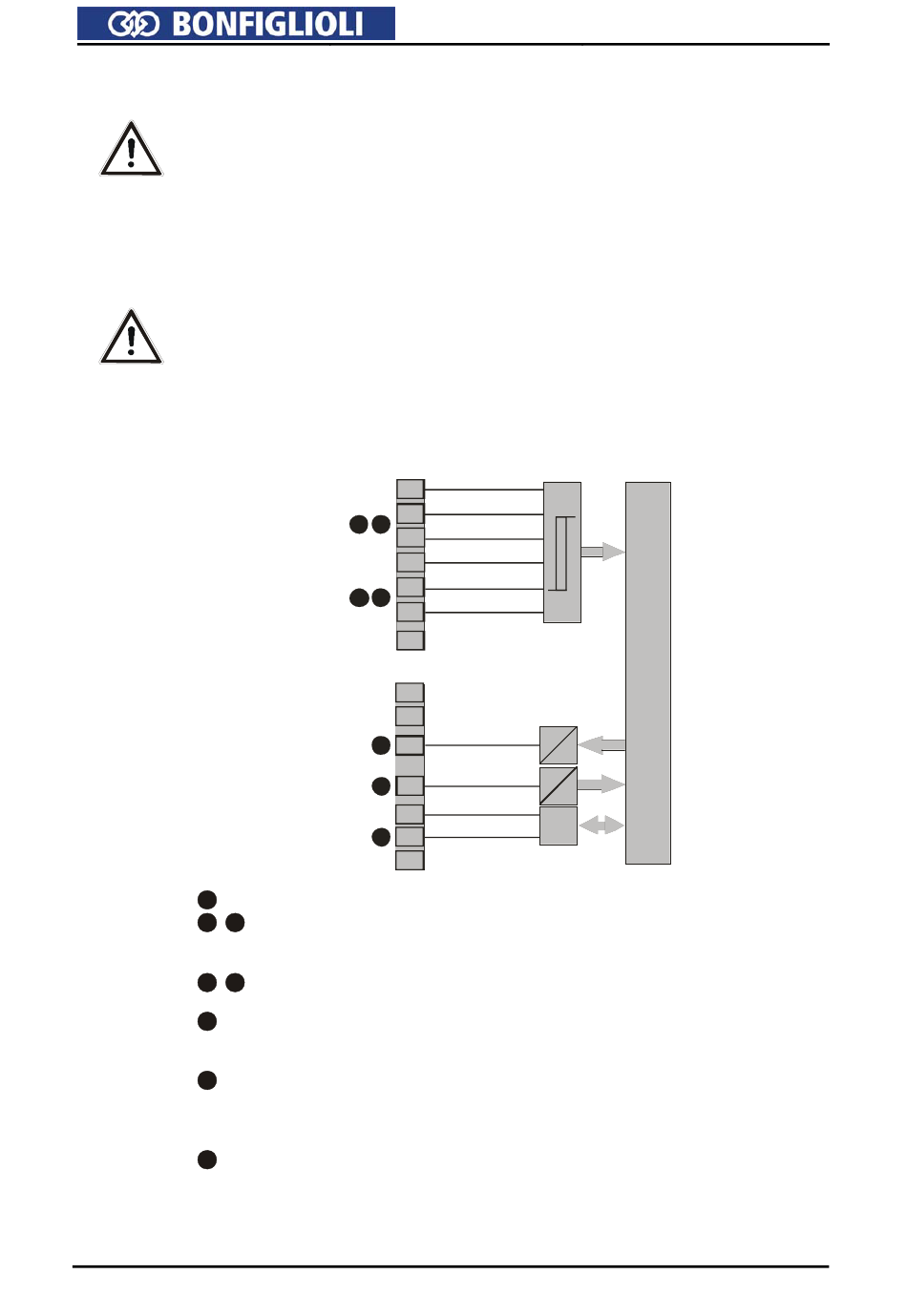

Blockschaltbild

X410A
EM-ENC A+
1
EM-ENC A-
2
A
1 EM-ENC B+
3
EM-ENC B-
4
EM-ENC Z+
5
A 2
EM-ENC Z-
6
+5 V / 200 mA
7
X410B
+20 V / 180 mA
1
GND
2
EM-S1OUTA
B
3
EM-S1INA
C
4
CAN-Low
5
CAN-High
D 6
GND
7
Drehgebereingang EM-ENC
Frequenzsignal, f = 300 kHz, spannungsfest bis 30 V,
max
TTL (Gegentakt) gemäß Spezifikation RS-422A / RS-485: U
HTL (Gegentakt oder Unipolar): I
Referenzsignal
Analogausgang EM-S1OUTA
Analogsignal, U = ±10 V, I
max
Analogeingang EM-S1INA
Analogsignal, Auflösung 12 Bit, U
I = ±20 mA (R = 250 Ω)
max i
Kommunikationsschnittstelle Systembus
CAN-Anschaltung des Systembus gemäß ISO-DIS 11898 (CAN High Speed)
A
D
A
D
SYS
= 12 mA bei 24 V
max
= 2 mA, überlast- und kurzschlussfest
max
= ±10 V (R
= 100 kΩ),
max i
= 5 V,
max
