Elektrische Installation

Bei Nichtbeachten der folgenden Anweisungen besteht unmittelbare Ge-
fahr mit den möglichen Folgen Tod oder schwere Verletzung durch elektri-
schen Strom. Des weiteren kann das Nichtbeachten zur Zerstörung des
Frequenzumrichters und/oder des Erweiterungsmoduls führen.
Den Frequenzumrichter vor der elektrischen Installation des Erweiterungsmoduls
EM-RES-03 spannungsfrei schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit überprüfen.
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Frei-
schaltung des Frequenzumrichters gefährliche Spannungen führen. Erst
nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensa-
toren entladen sind, darf am Gerät gearbeitet werden.

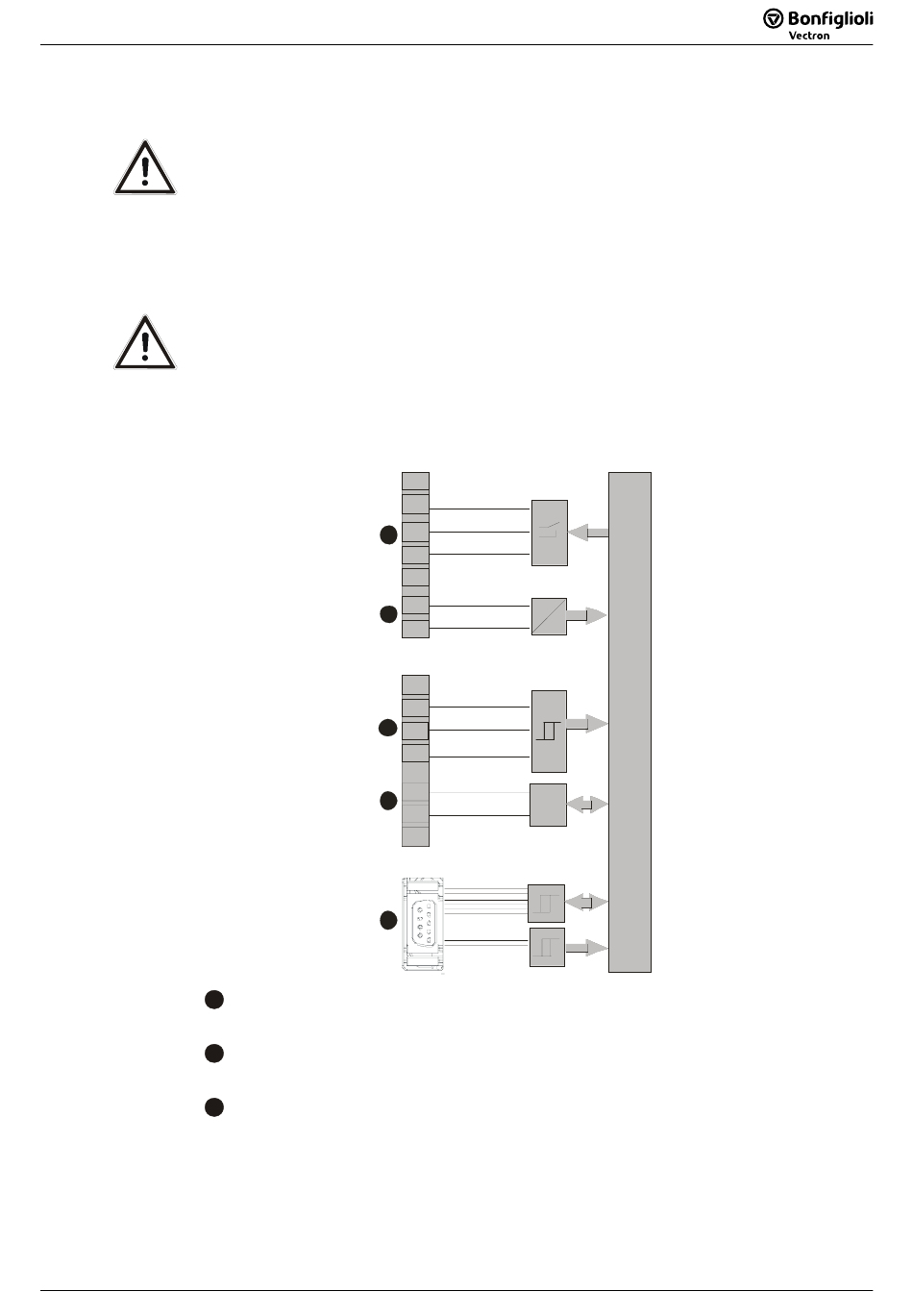

Blockschaltbild

X410A
A
B
X410B
C
D
X412
E
Digitalausgänge EM-S1OUTD, EM-S2OUTD
= 40 mA, SPS-kompatibel, überlast- und kurzschlussfest
max
Analogeingang EM-S1INA
Digitaleingänge EM-S1IND ... EM-S3IND
EM-RES-03
1 +24 V / 180 mA
GND 24 V
2
EM-S1OUTD
3
EM-S2OUTD
4
N.C.
5
EM-S1INA
6
A
GND 10 V
D
7
N.C.
1
EM-S1IND
2
EM-S2IND
3
EM-S3IND
4
CAN-Low
5
SYS
CAN-High
6
7
GND
Resolver
PTC
= ±10 V (R = 100 kΩ)
max i
= 30 V, 10 mA bei 24 V, SPS-kompatibel,
max
= 150 kHz
max
EM-RES-03
11
