Mechanische Installation; Acu 201 (Bis 3,0 Kw) Und 401 (Bis 4,0 Kw) - BONFIGLIOLI ACTIVE CUBE 201 Betriebsanleitung

4
Die Frequenzumrichter in der Schutzart IP20 sind standardmäßig für den Einbau in den
Schaltschrank vorgesehen.
•
Warnung!
Warnung!
4.1
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der
Montageplatte.

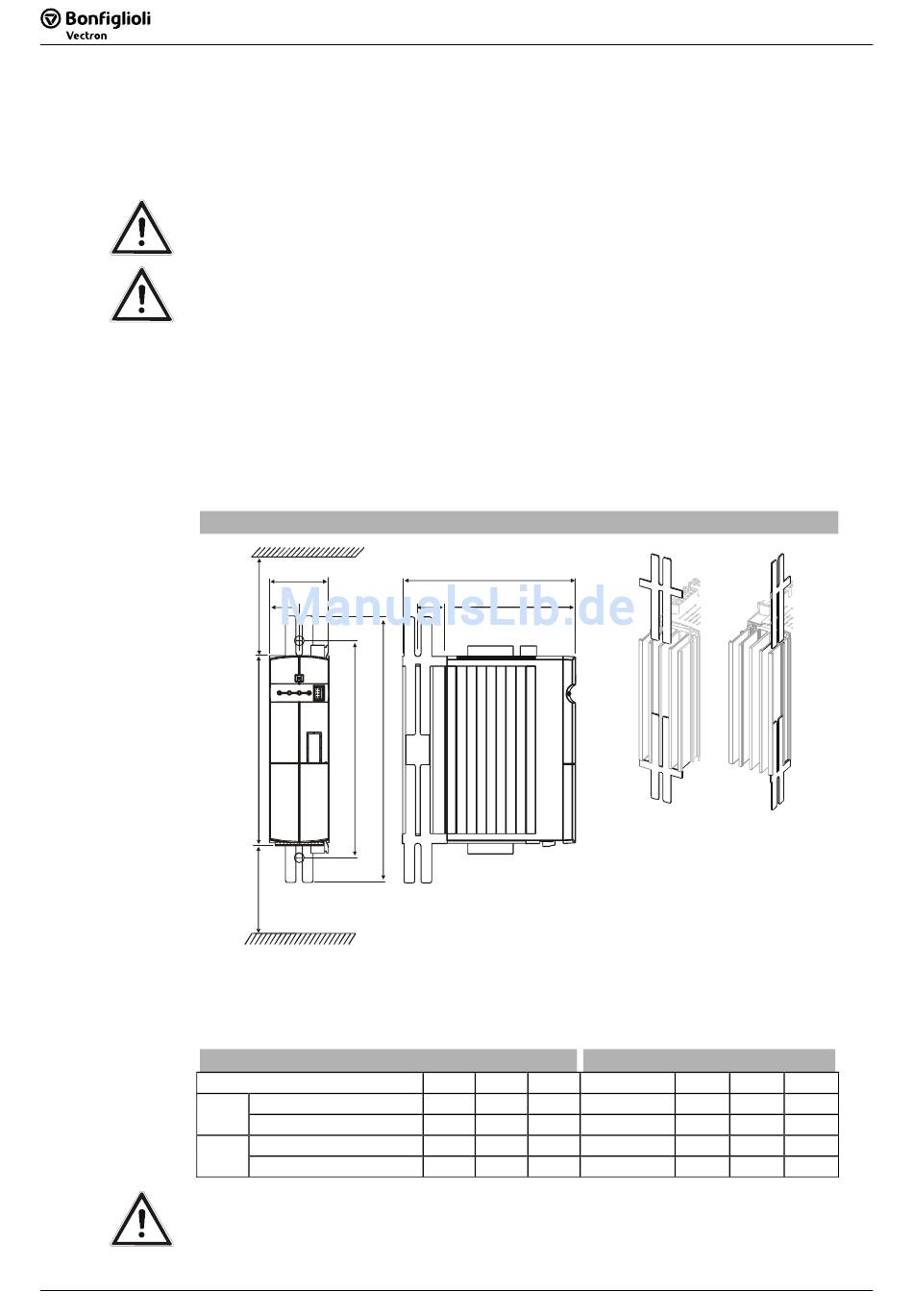

Die folgende Abbildung zeigt die verschiedenen Möglichkeiten der Befestigung.
Die Montage erfolgt durch Einschieben der langen Seite des Befestigungsblechs in den
Kühlkörper und Verschrauben mit der Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale
Komponenten in Millimeter.
ACU
201
401
Vorsicht! Die Geräte mit ausreichendem Freiraum montieren, so dass die Kühlluft
32
32

Mechanische Installation

Bei der Montage die Installations- und Sicherheitshinweise sowie die Gerätespezifi-
kation beachten.
Zur Vermeidung von schweren Körperverletzungen oder erheblichen
Sachschäden dürfen nur qualifizierte Personen an den Geräten arbeiten.
Bei der Montage dürfen keine Fremdkörper (z. B. Späne, Staub, Draht,
Schrauben, Werkzeug) in das Innere des Frequenzumrichters gelangen.
Andernfalls besteht Kurzschlussgefahr und Feuergefahr.
Die Frequenzumrichter erfüllen die Schutzklasse IP20 nur bei ordnungs-
gemäß aufgesteckten Abdeckungen und Anschlussklemmen.
Eine Einbaulage über Kopf oder waagerecht ist unzulässig.

ACU 201 (bis 3,0 kW) und 401 (bis 4,0 KW)

b
b1
x
a1
a a2
x
x ≥
Abmessungen [mm]
0,25 kW ... 1,1 kW
1,5 kW ... 3,0 kW
0,25 kW ... 1,5 kW
1,85 kW ... 4,0 kW
ungehindert zirkulieren kann. Verschmutzung durch Fette und Luftver-
schmutzung durch Staub, aggressive Gase etc. vermeiden.
Betriebsanleitung ACU
Standardmontage
c
b1
c1
100 mm
a b c
190 60 178
250 60 178
190 60 178
250 60 178
Betriebsanleitung ACU
Montagemaß [mm]
a1 a2 b1
210 ... 230 260 30
270 ... 290 315 30
210 ... 230 260 30
270 ... 290 315 30
c1
133
133
133
133
