3 Lieferumfang

Die Frequenzumrichter sind durch die modularen Hardwarekomponenten leicht in das
Automatisierungskonzept integrierbar. Der beschriebene Lieferumfang kann durch
optionale Komponenten ergänzt und an die kundenspezifischen Anforderungen ange-
passt werden. Die steckbaren Anschlussklemmen ermöglichen die funktionssichere
und wirtschaftliche Montage.
3.1

ACU 201 (bis 3,0 kW) und 401 (bis 4,0 kW)

Frequenzumrichter

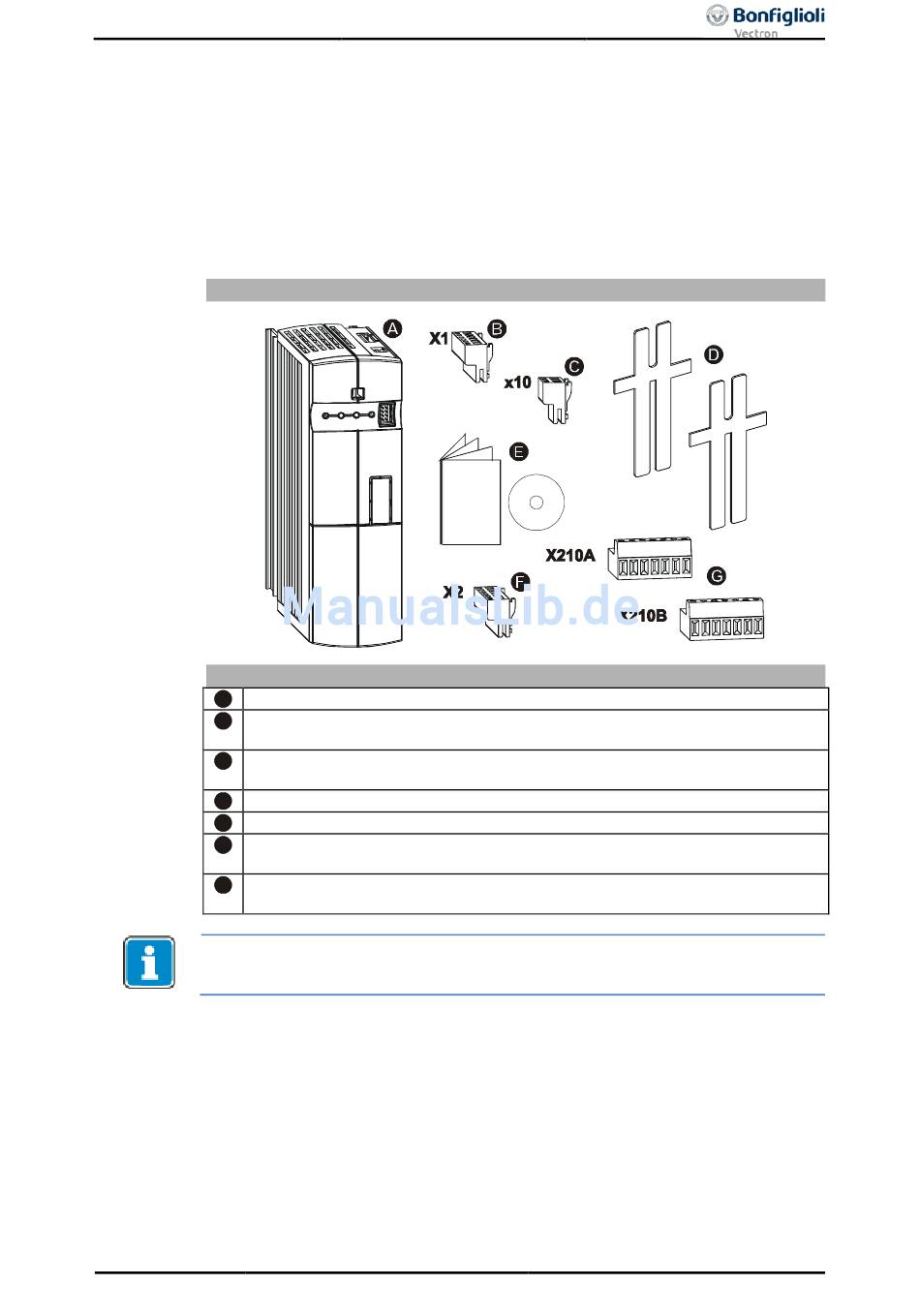

A
Anschlussklemmleiste X1 (Phoenix ZEC 1,5/ST7,5)
B
Steckklemmen für den Netzanschluss und die DC Vernetzung
Anschlussklemmleiste X10 (Phoenix ZEC 1,5/3ST5,0)
C
Steckklemmen für den Relaisausgang
Standardbefestigungen für die vertikale Montage
D
Kurzanleitung und Betriebsanleitungen auf CD ROM
E
Anschlussklemmleiste X2 (Phoenix ZEC 1,5/ST7,5)
F
Steckklemme für Bremswiderstand- und Motoranschluss
Steuerklemmen X210A / X210B (Wieland DST85 / RM3,5)
G
Steckklemme für den Anschluss der Steuersignale
Eingegangene Ware bitte umgehend auf Güte, Menge und Art überprüfen. Offensichtli-
che Mängel wie z. B. äußere Schäden an Verpackung bzw. am Gerät aus versicherungs-
rechtlichen Gründen binnen sieben Tagen an den Absender melden.
