5.1

ACU 201 (bis 3,0 kW) und 401 (bis 4,0 KW)

Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der
Montageplatte.

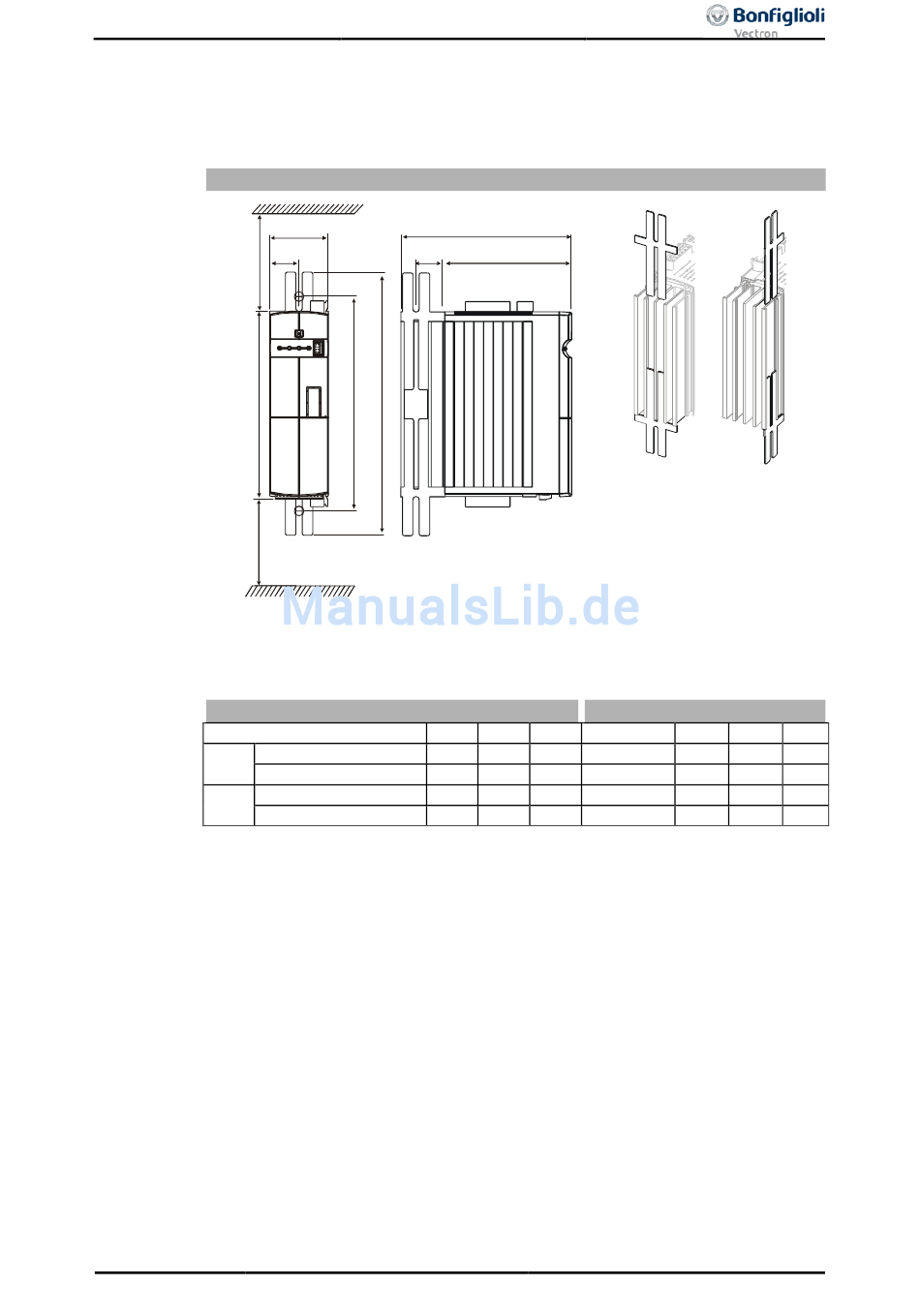

Die folgende Abbildung zeigt die verschiedenen Möglichkeiten der Befestigung.
x
a
x
Die Montage erfolgt durch Einschieben der langen Seite des Befestigungsblechs in den
Kühlkörper und Verschrauben mit der Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale
Komponenten in Millimeter.
ACU
201
401
Betriebsanleitung ACU
06/13
Standardmontage
b
b1 b1
a1 a2
≥
x 100 mm
Abmessungen [mm]
190
0,25 kW ... 1,1 kW
1,5 kW ... 3,0 kW 250
190
0,25 kW ... 1,5 kW
250
1,85 kW ... 4,0 kW
c
c1
a b c a1
60 178 210 ... 230
60 178 270 ... 290
60 178 210 ... 230
60 178 270 ... 290
Montagemaß [mm]
a2 b1 c1
260 30 133
315 30 133
260 30 133
315 30 133
