Anwendungs-Handbuch
Frontseitige Kommunikation
Der RJ-45 Anschluss an der LHMI gestattet eine frontseitige Kommunikation.
•
Die grüne Uplink-LED links leuchtet, wenn das Kabel erfolgreich an die
Schnittstelle angeschlossen wurde.
•
Die gelbe LED wird nicht verwendet, sie ist immer aus.
IEC13000280-1-en.vsd
GUID-AACFC753-BFB9-47FE-9512-3C4180731A1B V1 EN

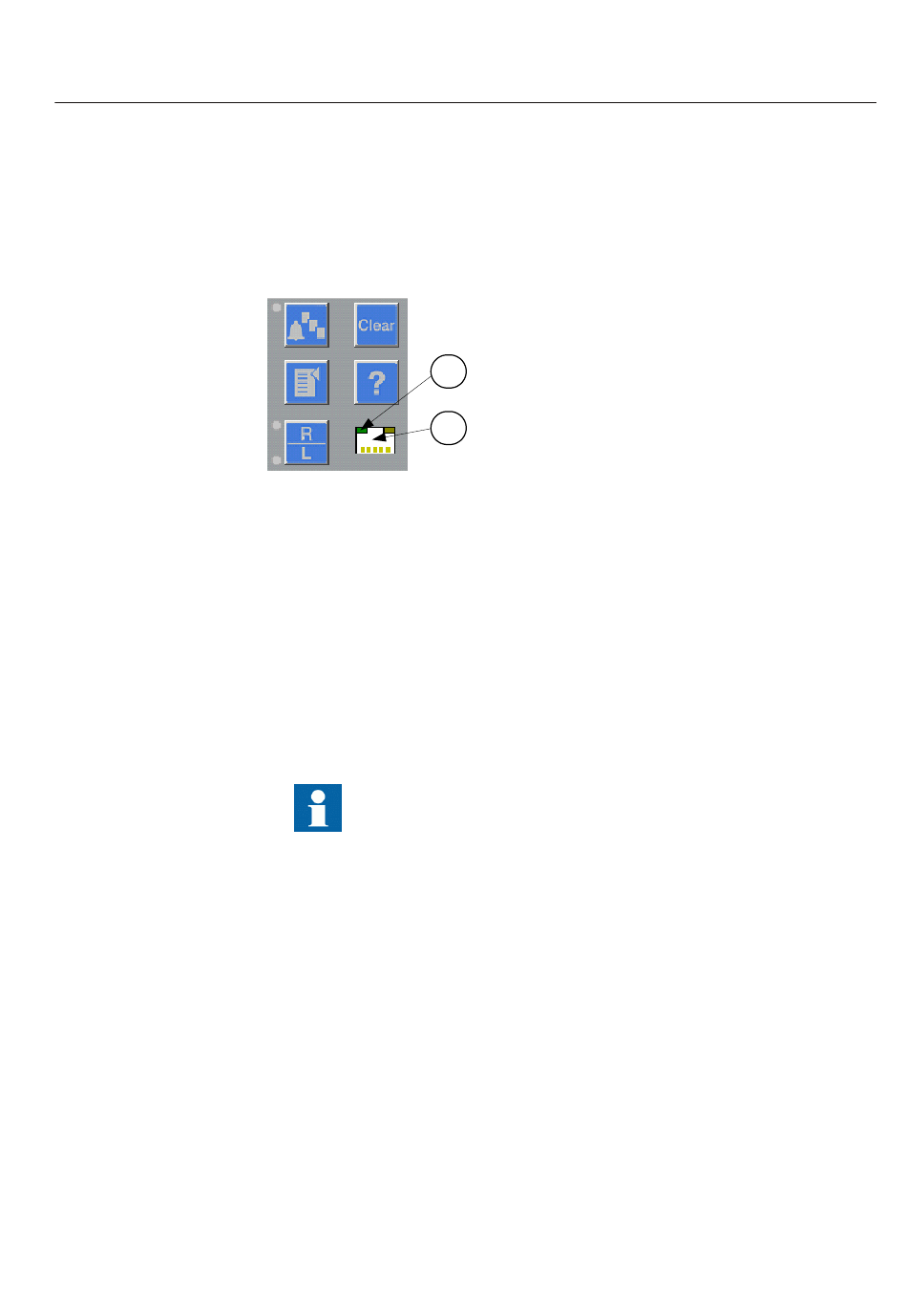

Abb. 38:
RJ-45-Kommunikationsanschluss und grüne Anzeige-LED
1 RJ-45-Steckverbinder
2 Grüne Anzeige-LED
Die Standard-IP-Adresse für den vorderen Geräte-Port lautet 10.1.150.3 mit der
dazugehörigen Subnetzmaske 255.255.255.0. Dies kann in der lokalen HMI wie folgt
eingestellt werden: Hauptmenü/Konfiguration/Kommunikation/Ethernet-
Konfiguration/FRONT:1.
Schließen Sie den Geräte-Frontanschluss nicht an ein LAN an.
Verbinden Sie nur einen einzelnen lokalen PC mit PCM600 mit dem
Frontanschluss. Dies ist nur zur vorübergehenden Verwendung
bestimmt, z. B. für Inbetriebnahmen und Funktionstests.
