Abschnitt 6
Differentialschutz
6.1.4.7
130
Bitte beachten Sie, dass sich die Tabelle
Versionen bezieht, die keine Spannungswandlereingänge besitzen.
Abbildung
58
enthält eine schematische Darstellung, wie das REB670 für diese
Stationsart verwendet werden kann.
Doppelleistungsschalter-
konfiguration
IEC06000148 V1 DE

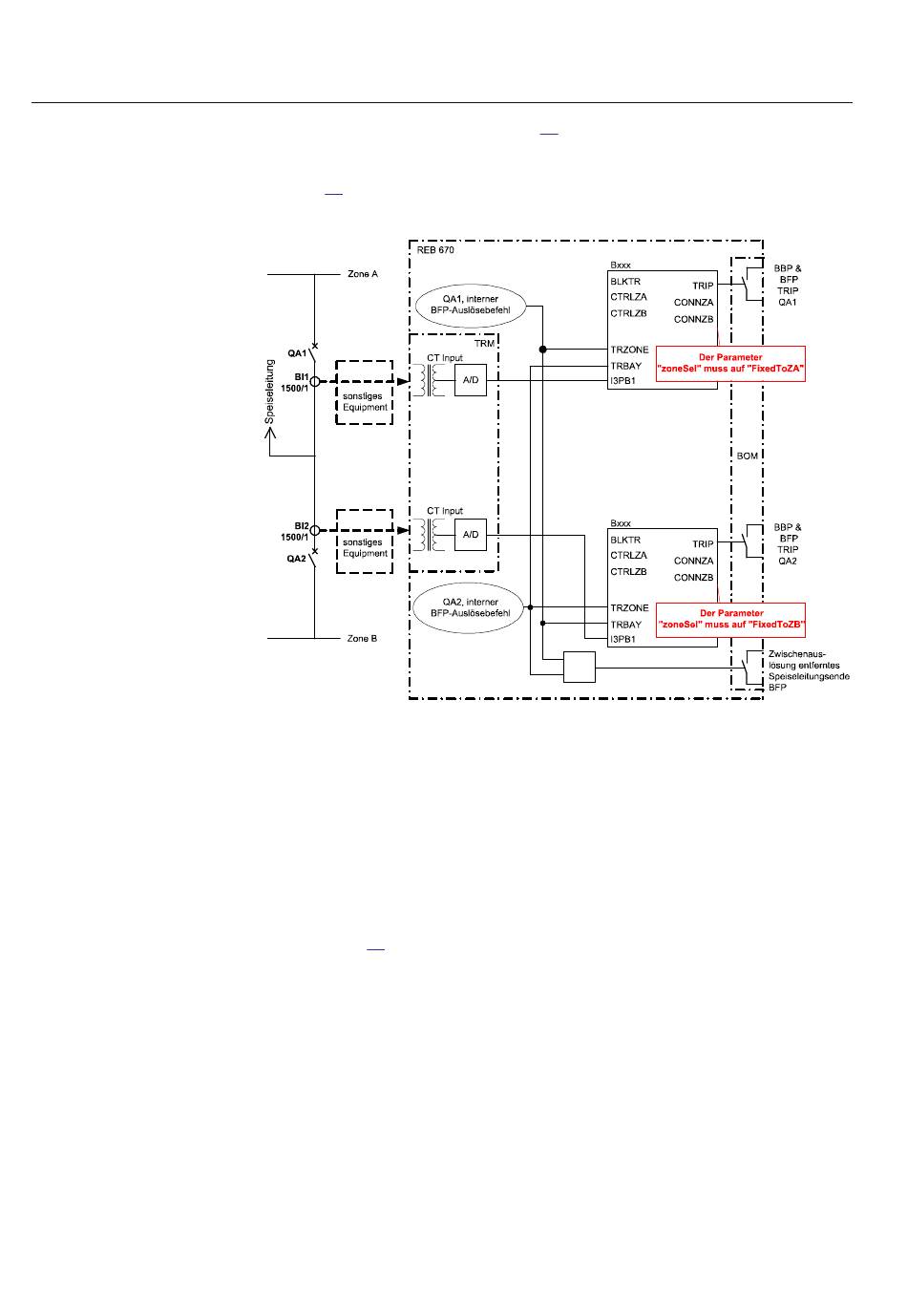

Abb. 58:
Leitungsfeld mit Doppelsammelschiene – Station mit
Doppelleistungsschalter
1 1/2-Leistungsschalter
Mit einer geringeren Anzahl an Leistungsschaltern kann die gleiche Flexibilität wie
bei einer Doppel-Leistungsschalter-Sammelschienenanordnung erreicht werden,
siehe Abbildung 59.
12
auf die vorkonfigurierten REB670
OD
ER
1MRK 505 302-UDE -
en06000148.ai
Anwendungs-Handbuch
