1MRK 505 302-UDE -
6.1.3.8
Anwendungs-Handbuch
ZA
ZB
QB1
QB2
QA1
QC1
QB9
BI1
en06000086.vsd
IEC06000086 V1 DE

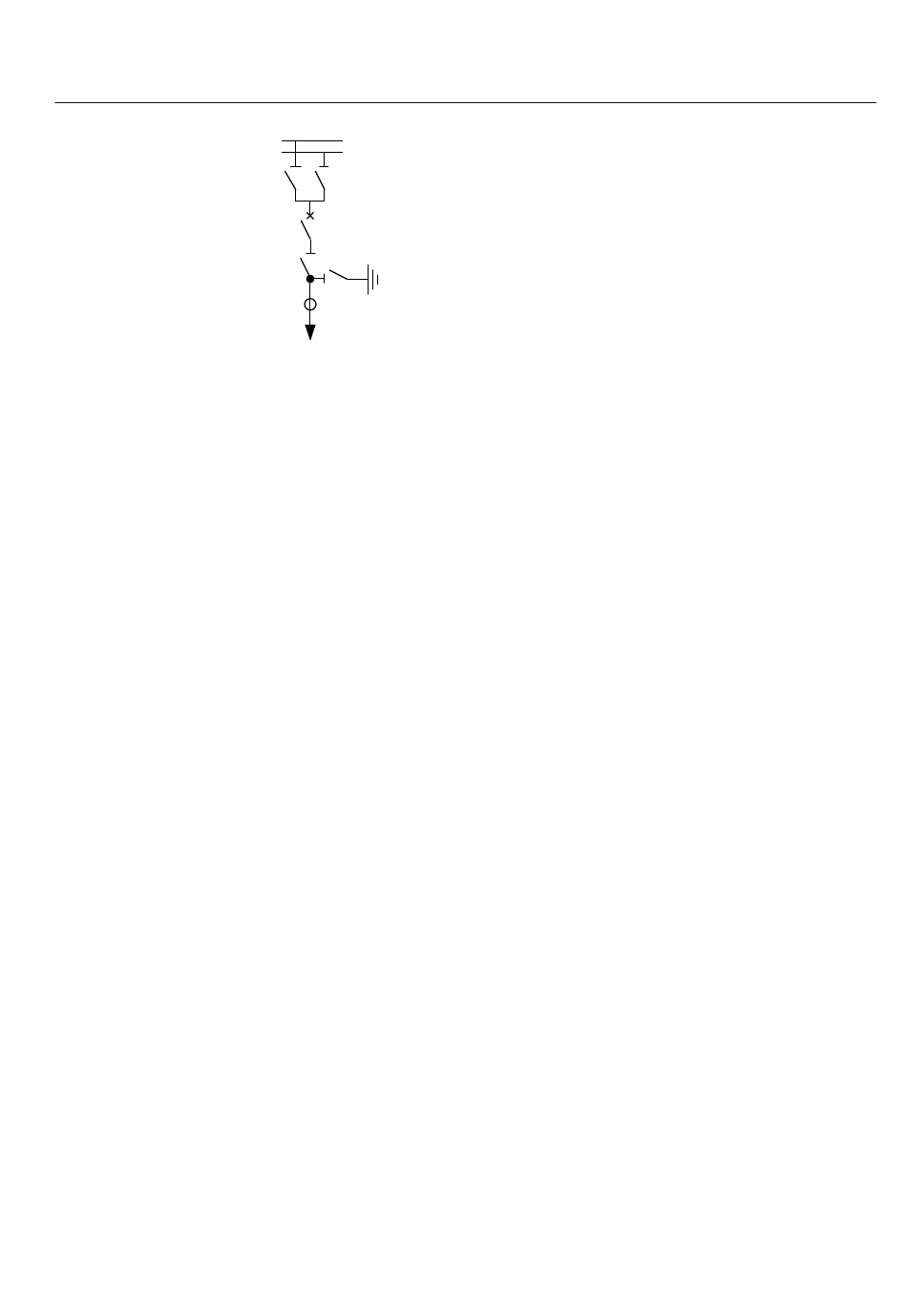

Abb. 42:
Aufbau eines Abgangsfeldes, wenn die Position des Trenners für
Sammelschienenschutz benötigt wird
Eine solche Abzweigeinrichtung ist häufig in GIS-Stationen zu finden, in denen
Kabelstromwandler zum Sammelschienenschutz verwendet werden. Wenn bei einem
solchen Abzweig der Trenner QB9 offen ist und der ErdungsschalterQC1 dann sofort
geschlossen wird, bevor die Sammelschienentrenner QB1 und QB2 offen sind,
besteht die Gefahr, dass unter folgenden Umständen Stromunsymmetrie in die Zonen-
Differenzmessung einbezogen wird:
•
Bei Parallelleitungen kann eine wechselseitige Erdfehlerkopplung einen
Nullsystemstrom in die geerdete Leitung induzieren, was besonders bei externen
Fehlern mit Erdfehlern auftreten kann.
•
Bei Leitungsabgängen wird im Moment des Schließens die in der Leitung
gespeicherte Energie über den Erdungsschalter entladen.
Um derartige Probleme beim Sammelschienenschutz zu vermeiden, kann der Status
des Trenners vom Sammelschienenschutz überwacht werden und die
Stromwandlermessung kann von beiden Differentialzonen getrennt werden, sobald
der Trenner offen ist. Eine ähnliche Funktion kann erreicht werden, indem die
Position des Leistungsschalter der Einspeisung QA1 überwacht wird. In einem
solchen Fall ist das Leistungsschalter-Schließsignal auch mit dem
Sammelschienenschutz zu verbinden.
Zonenauswahlfunktionen
Das Gerät bietet eine äußerst effektive Lösung für Stationen, die eine Zonenauswahl
(Stromwandlerumschaltung) erfordern. Eine vollständige und einfache Kontrolle
über alle an das Gerät angeschlossenen Stromwandlereingänge ist durch
Softwareeinstellung möglich. Die Philosophie besteht darin, jeden
Stromwandlereingang individuell durch einen Einstellparameter konfigurierbar zu
machen. Dieser Parameter mit der Bezeichnung ZoneSel kann für jeden
Stromwandlereingang individuell konfiguriert werden. Dieser Parameter kann für
jedes Feld nur auf eine der folgenden fünf Alternativen gestellt werden:
Abschnitt 6
Differentialschutz
105
