1MRK 505 302-UDE -
12.10.3
12.10.3.1
12.10.3.2
12.10.3.3
Anwendungs-Handbuch
•
VP_BC_12 = 1
Verriegelung für Kupplungsfeld ABC_BC
Anwendung
Die Verriegelungsfunktion für ein Kupplungsfeld (ABC_BC) wird für ein
Kupplungsfeld, das mit einer Doppelsammelschienenanordnung verbunden ist,
verwendet. Siehe hierzu Abbildung 132. Die Funktion kann auch für eine
Einfachsammelschienenanordnung mit Umgehungssammelschiene bzw. eine
Doppelsammelschienenanordnung ohne Umgehungssammelschiene benutzt werden.
QB1
QB2
QC1
QA1
IEC04000514 V1 DE

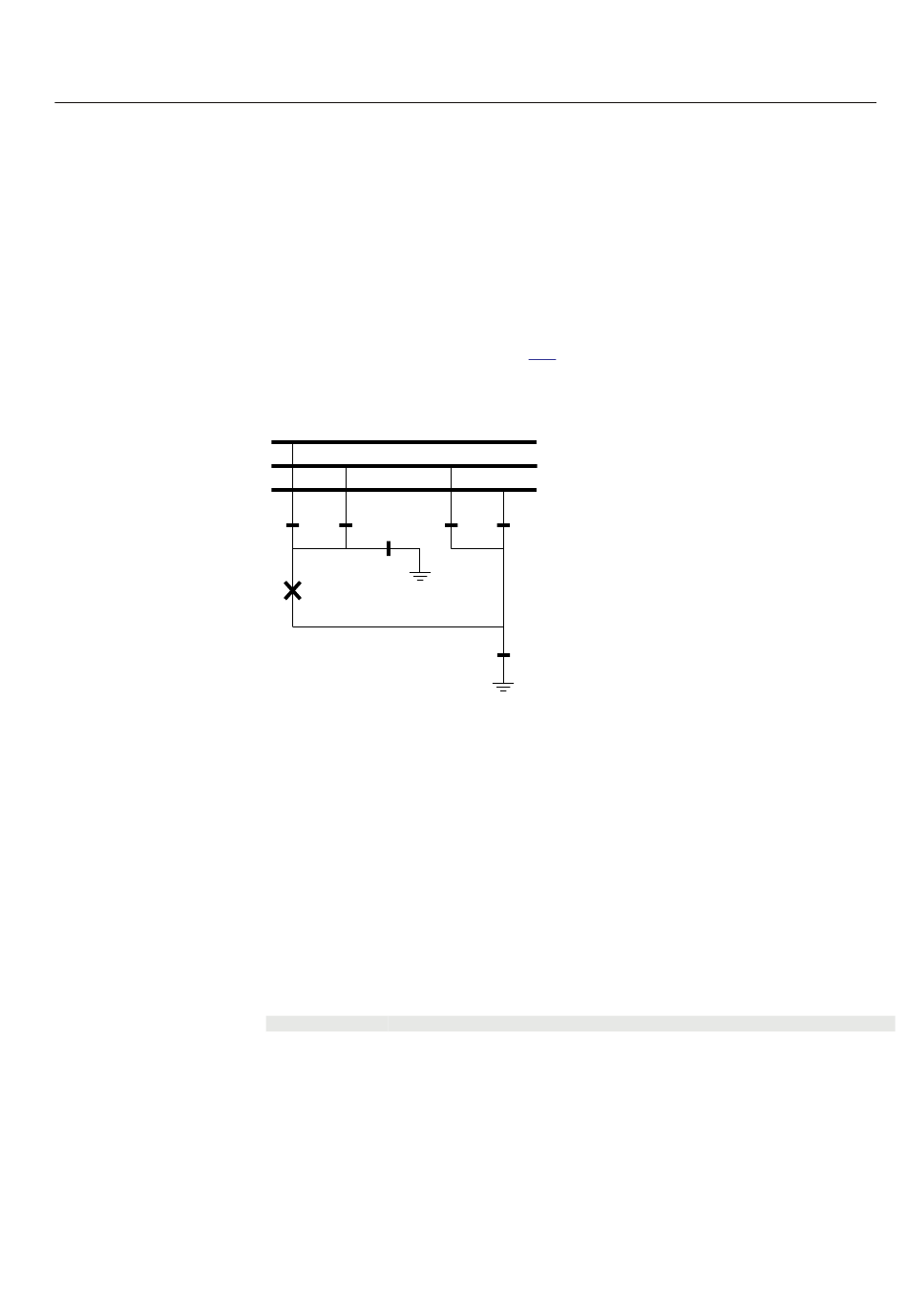

Abb. 132:
Schaltfeldanordnung ABC_BC
Konfiguration
Die Signale von den anderen mit dem Sammelschienen-Kuppelfeldmodul ABC_BC
verbundenen Feldern sind nachfolgend beschrieben.
Signale von allen Speiseleitungen
Zur Herleitung der Signale:
Signal
BBTR_OP
Für diese Sammelschienenkupplung ist kein Sammelschienenwechsel im Gange.
VP_BBTR
Der Schaltstatus ist für alle vom Sammelschienenwechsel betroffenen Geräte gültig.
EXDU_12
Kein Übertragungsfehler von Feldern, die mit den Sammelschienen WA1/WA2 ver‐
bunden sind.
WA1 (A)
WA2 (B)
WA7 (C)
QB20
QB7
QC2
en04000514.vsd
Abschnitt 12
Steuerung
339
