Anwendungs-Handbuch

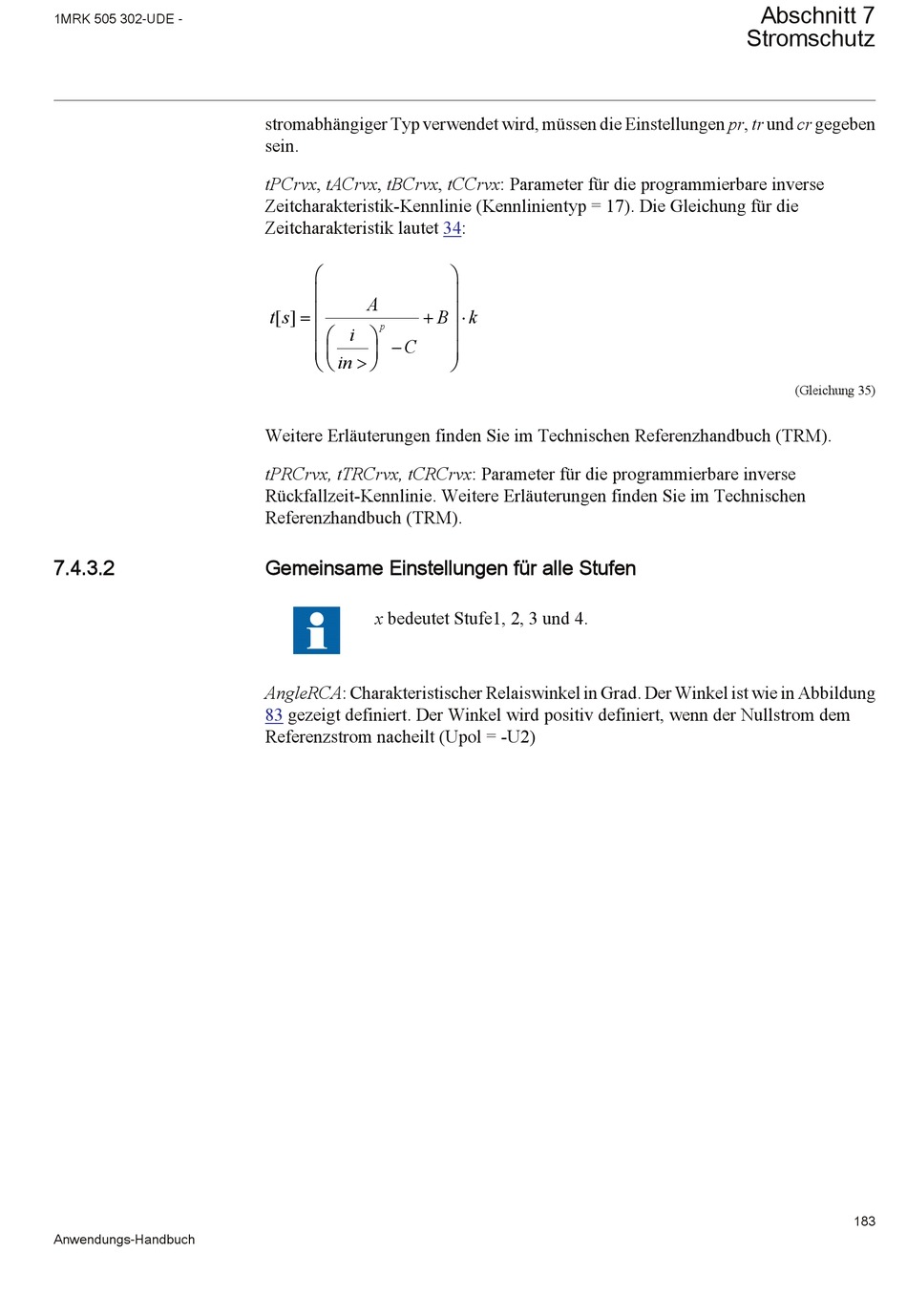

stromabhängiger Typ verwendet wird, müssen die Einstellungen pr, tr und cr gegeben
sein.
tPCrvx, tACrvx, tBCrvx, tCCrvx: Parameter für die programmierbare inverse
Zeitcharakteristik-Kennlinie (Kennlinientyp = 17). Die Gleichung für die
Zeitcharakteristik lautet 34:
æ
ç
A
ç
[ ] =
+
t s
ç
p
æ
ö
i
-
C
ç
÷
ç
è
>
ø
è
in
EQUATION1189 V1 DE
Weitere Erläuterungen finden Sie im Technischen Referenzhandbuch (TRM).
tPRCrvx, tTRCrvx, tCRCrvx: Parameter für die programmierbare inverse
Rückfallzeit-Kennlinie. Weitere Erläuterungen finden Sie im Technischen
Referenzhandbuch (TRM).
Gemeinsame Einstellungen für alle Stufen
x bedeutet Stufe1, 2, 3 und 4.
AngleRCA: Charakteristischer Relaiswinkel in Grad. Der Winkel ist wie in Abbildung
83
gezeigt definiert. Der Winkel wird positiv definiert, wenn der Nullstrom dem
Referenzstrom nacheilt (Upol = -U2)
ö
÷
÷
×
B
k
÷
÷
ø
Abschnitt 7
Stromschutz
(Gleichung 35)
183
