Abschnitt 6
Differentialschutz
110
Zone A
Zone B
REB 670
QB1
QB2
b
QA1
BI1
2400/1
BIM
LS-
Schließsignal
Bus-Coupler
-Feld
CT-
Eingängen
sonstiges
Equipment
IEC06000155 V1 DE

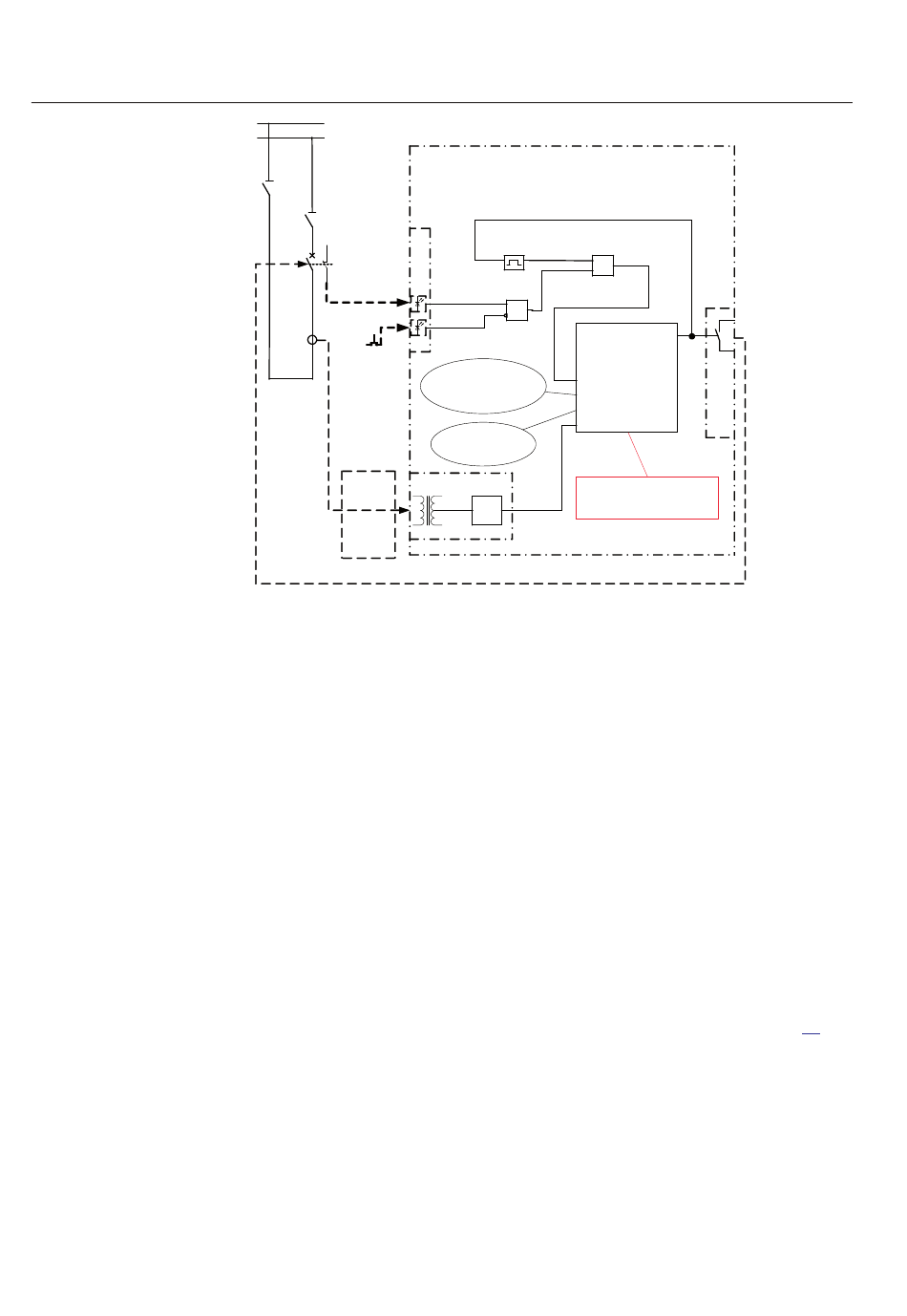

Abb. 45:
Sammelschienenkupplungsfeld mit einem Stromwandler und Öffner
zur Stellungsmeldung.
Dieses Schema trennt die Kupplungs-Stromwandler ungefähr 80 ms (unter
Parametereinstellung tZeroCurrent im relevanten Feldfunktionsblock voreingestellte
Zeitdauer) nach dem Öffnen des Kuppelschalters (d. h. nach dem Öffnen des
Hilfskontakts b). Diese Zeitverzögerung ist unbedingt erforderlich, um zu verhindern,
dass es zu einer Wettlaufsituation zwischen dem Öffnen des Hauptschalterkontakts
und dem Trennen des Stromwandlers von den Differentialzonen kommt. Dieses
Schema trennt außerdem den Stromwandler, falls eine der beiden in diesem Schema
verwendeten internen Differentialzonen auslöst. Dadurch wird selbst bei einem
Ausfall des Kuppelschalters während einer solchen Störung die verzögerte (ungefähr
150 ms) Fehlerbeseitigung der internen Störung innerhalb der Blindzone
sichergestellt. Dieses Merkmal verbessert die Leistung des
Sammelschienenschutzschemas, wenn sich ein Stromwandler nur auf einer Seite des
Kuppelschalters befindet.
Aufgrund der hohen Kosten von OS-Stromwandlern sind manchmal keine
Stromwandler im Kupplungsfeld verfügbar. Dies ist die dritte, in Abbildung 46,
dargestellte Lösung.
t=1s
t
≥1
&
Bxxx
BLKTR
CTRLZA
CTRLZB
Auslösebefehl
ZEROCUR
externe bzw. interne
Bus-Coupler-BFP
TRZONE
-Sicherung
TRBAY
I3PB1
OC-Auslösung
Bus-Coupler-
Sicherung
TRM
Der Parameter "zoneSel"
muss auf "FixedToZA&-ZB"
tZeroCurrent=150 ms stehen.
A/D
BBP & BFP-Auslösebefehl an Bus-Coupler-Unterbrecher
1MRK 505 302-UDE -
TRIP
CONNZA
CONNZB
BOM
en06000155.vsd
Anwendungs-Handbuch
