1MRK 505 302-UDE -
6.1.3.14
Anwendungs-Handbuch
Ein solches Konzept kann auf eine der folgenden Weisen angeordnet werden:
•
durch Verdrahtung der drei Geräte
•
durch Verwendung von GOOSE-Meldungen, wenn IEC 61850-8-1 verwendet
wird
•
durch Verwendung des LDCM-Kommunikationsmoduls.
Beachten Sie, dass in diesem Fall das externe Auslösesignal von den beiden anderen
Geräte in der Konfiguration über einen Impulszeitgeber gesteuert werden muss, damit
das Auslösesignal zwischen den drei Geräten nicht blockiert wird. Eine solche
Anordnung via GOOSE ist in Abbildung
IEC06000227 V1 DE

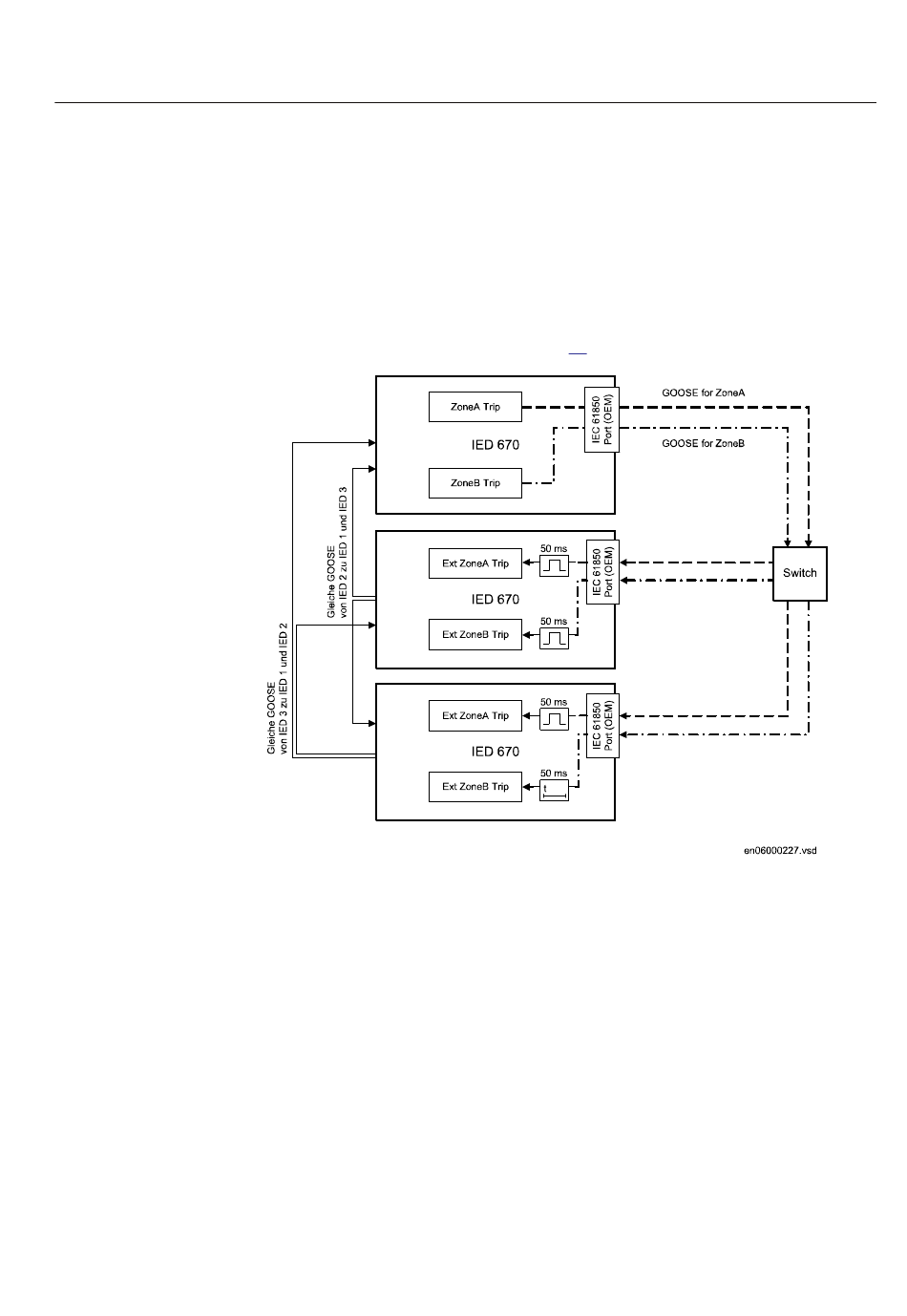

Abb. 52:
Auslöseanordnungsprinzip über GOOSE zwischen drei
einsystemigen Geräten
Zentrale Auslöseeinheit
Das Auslösen wird direkt von den Gerätekontakten ausgeführt, die dann eine
Hilfsauslöseeinheit aktivieren, wodurch sich die Anzahl der erforderlichen
Auslösekontakte vervielfacht. Für jedes Feld stehen separate potentialfreie Kontakte
zur Verfügung, die über die Feldhilfsspannung versorgt werden und bei Auslösung
die Auslösespule von jedem Feldleistungsschalter aktivieren. Diese
Auslösekonfiguration ist geeignet, wenn keine einzelnen
Schalterversagerschutzgeräte oder keine Sperrung einzelner Leistungsschalter-
Differentialschutz
52
dargestellt:
Abschnitt 6
121
